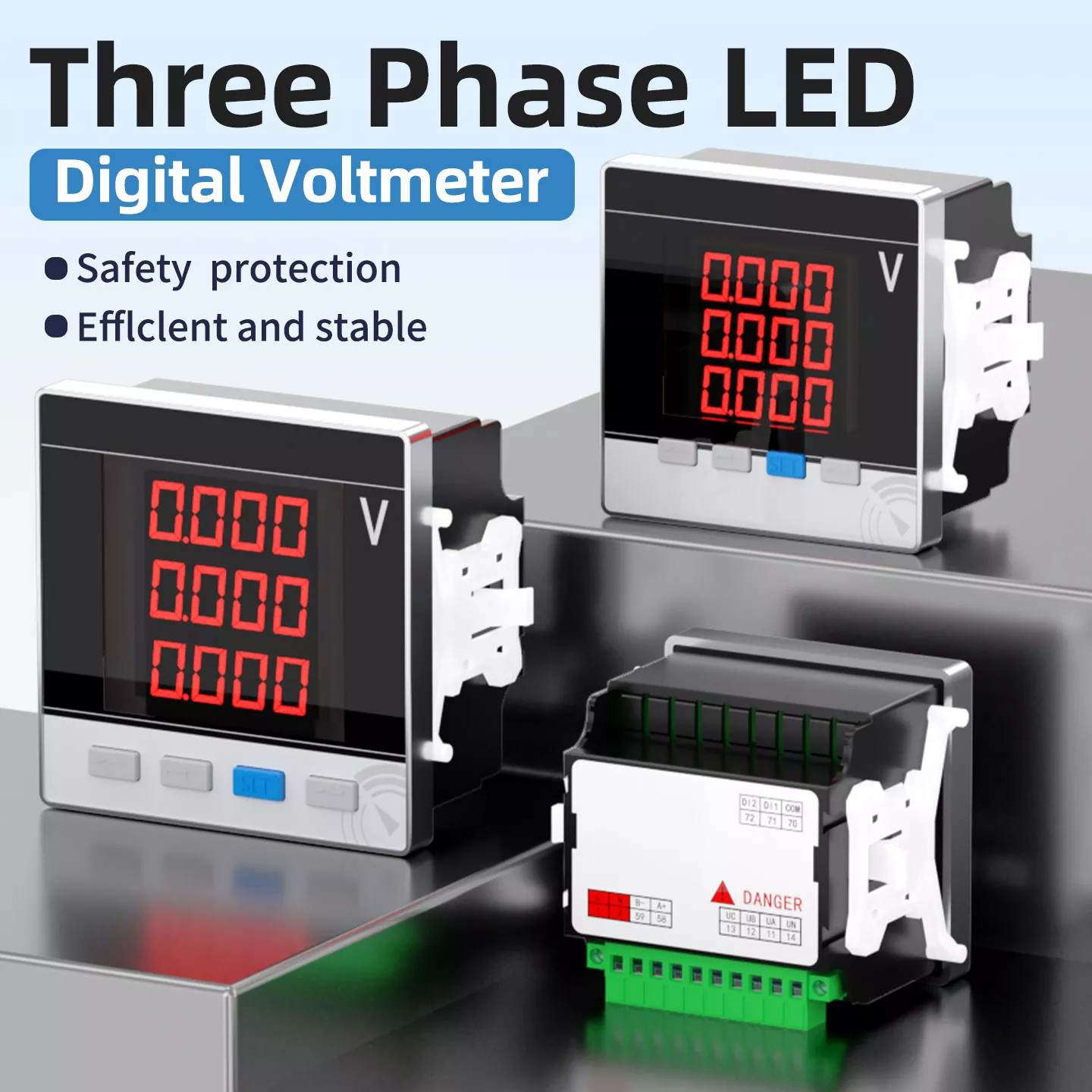

Driefasige LED digitale voltmeter

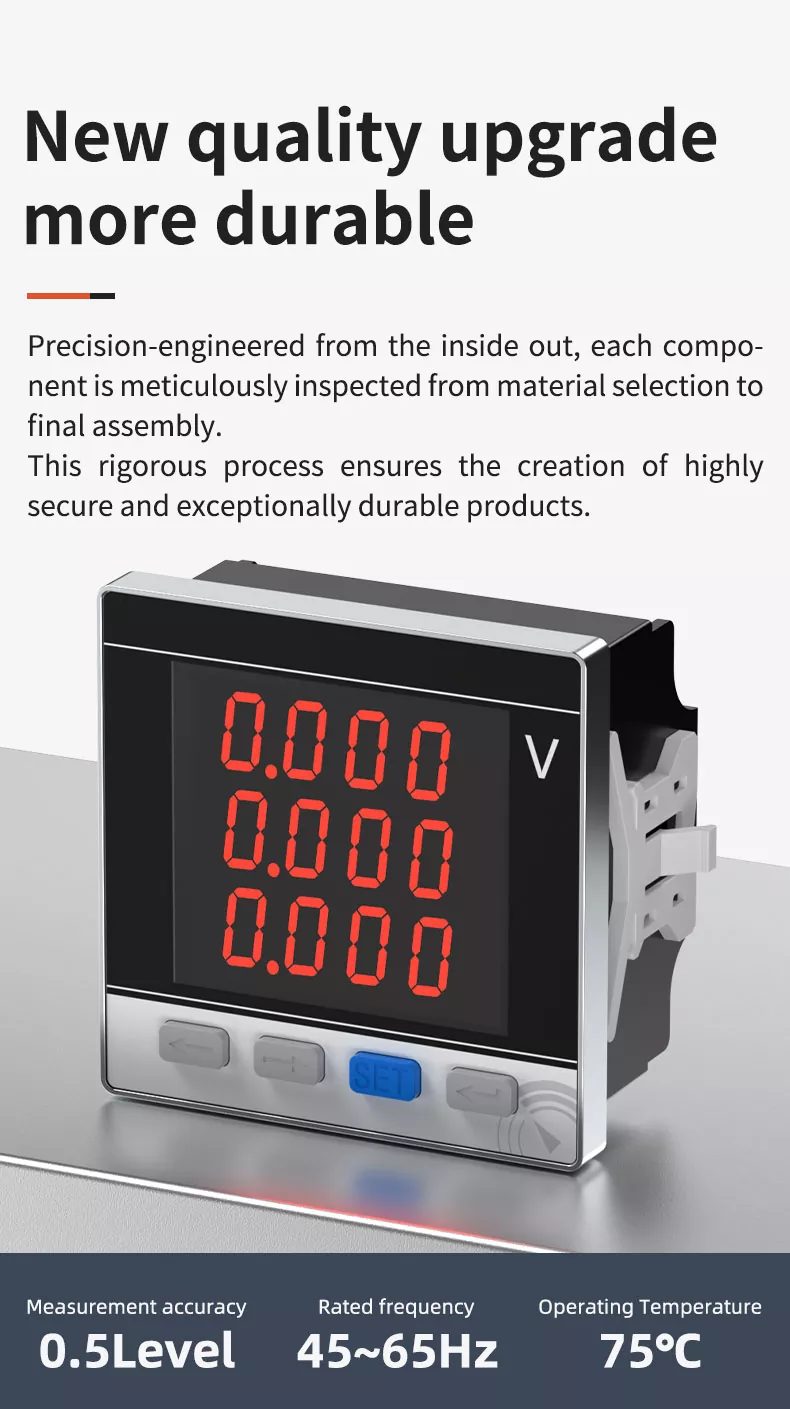

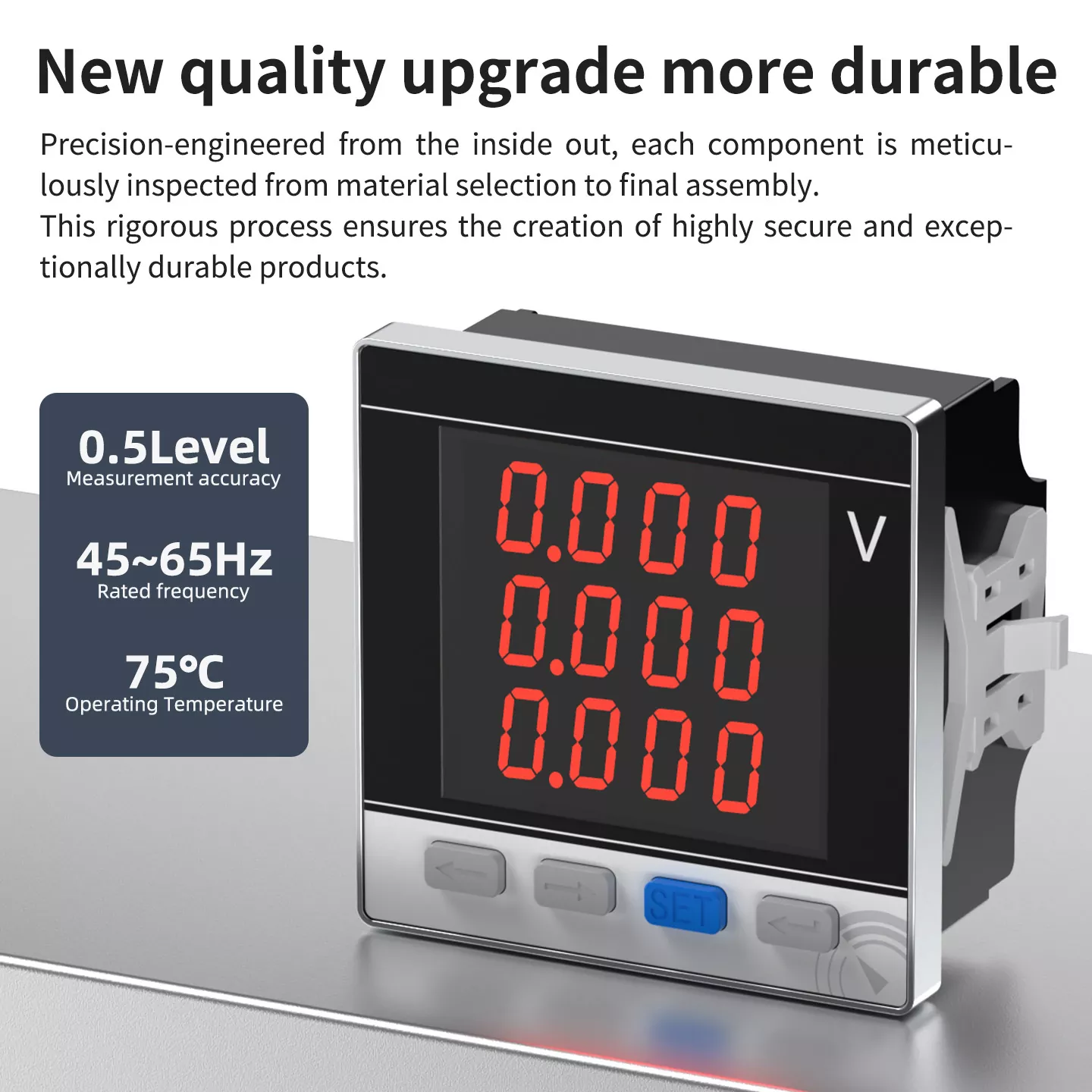

NIEUWE KWALITEITSUPGRADE EN DUURZAMER

Onze driefasige voltmeter heeft een volledige kwaliteitsupgrade ondergaan. Elk onderdeel is van binnenuit nauwkeurig ontworpen en wordt zorgvuldig geïnspecteerd, van materiaalkeuze tot eindmontage. We maken gebruik van geïmporteerde chips van hoge kwaliteit en geïntegreerde lastechnologie om een ​​snelle kernverwerking en stabiele prestaties te garanderen. De schaal is gemaakt van hoogwaardig vlamvertragend ABS-materiaal, dat zuur- en alkalibestendig, oliebestendig, anti-aging en schokbestendig is. Elk product ondergaat een strikte verouderingstest, nauwkeurigheidskalibratie en is bestand tegen spanningstests voordat het de fabriek verlaat, waardoor zeer veilige en uitzonderlijk duurzame prestaties worden gegarandeerd.

• Meetnauwkeurigheid: 0,5 niveau

• Nominale frequentie: 45~65Hz

• Bedrijfstemperatuur: tot 75°C

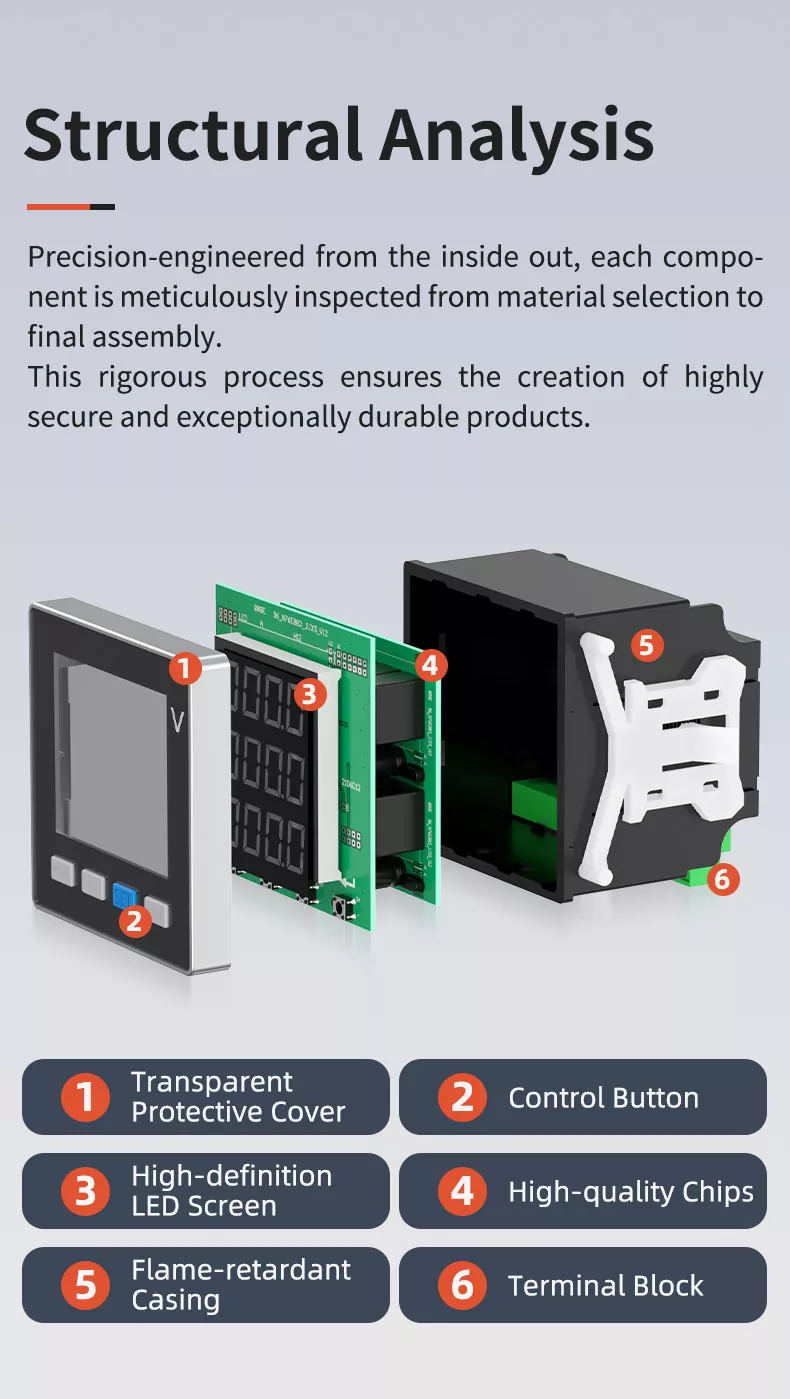

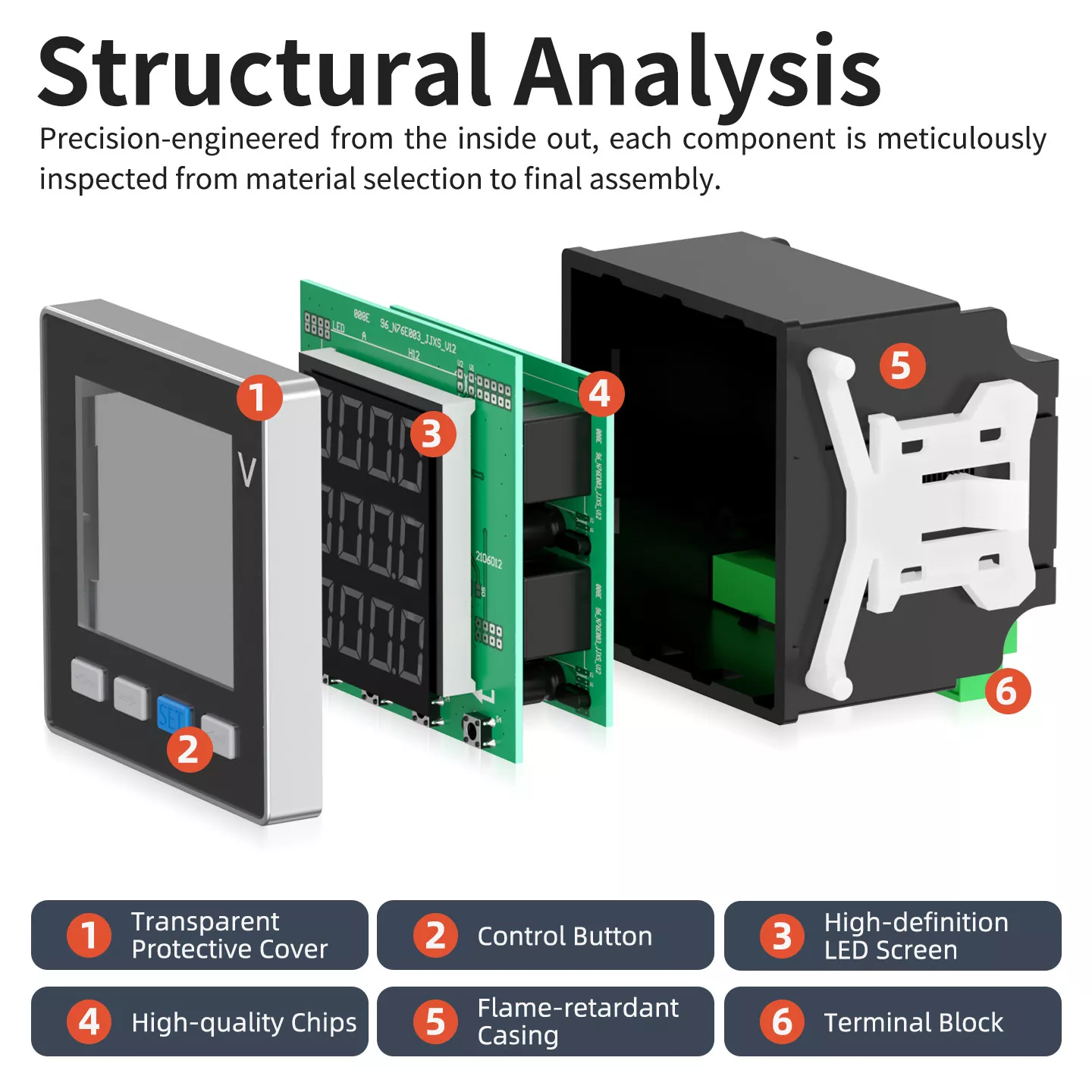

STRUCTURELE ANALYSE

De voltmeter heeft een compacte en wetenschappelijke structuur, inclusief 6 kerncomponenten:

1. TRANSPARANTE BESCHERMHOES: Beschermt het scherm tegen krassen en stof en zorgt voor een langdurige heldere weergave.

2. BEDIENINGSKNOP: Gevoelig en responsief, ondersteunt parameterinstelling, gegevensquery en modusomschakeling.

3. HOGE DEFINITIE LED-SCHERM: Groot karakterdisplay met sterke anti-interferentiemogelijkheden, waardoor gegevens in één oogopslag duidelijk zijn.

4. CHIPS VAN HOGE KWALITEIT: Geïmporteerde chips met geïntegreerd lassen, die een meetnauwkeurigheid van 0,5 niveau en stabiele prestaties garanderen.

5. VLAMVERTRAGENDE BEHUIZING: technisch plastic met hoge sterkte, anti-veroudering, corrosiebestendig en biedt betrouwbare veiligheidsbescherming.

6. AANSLUITBLOK: Hoogwaardige koperen aansluitklemmen met nauwer contactoppervlak en hogere slijtvastheid, waardoor een veilige bedrading wordt gegarandeerd.

KERNVOORDELEN

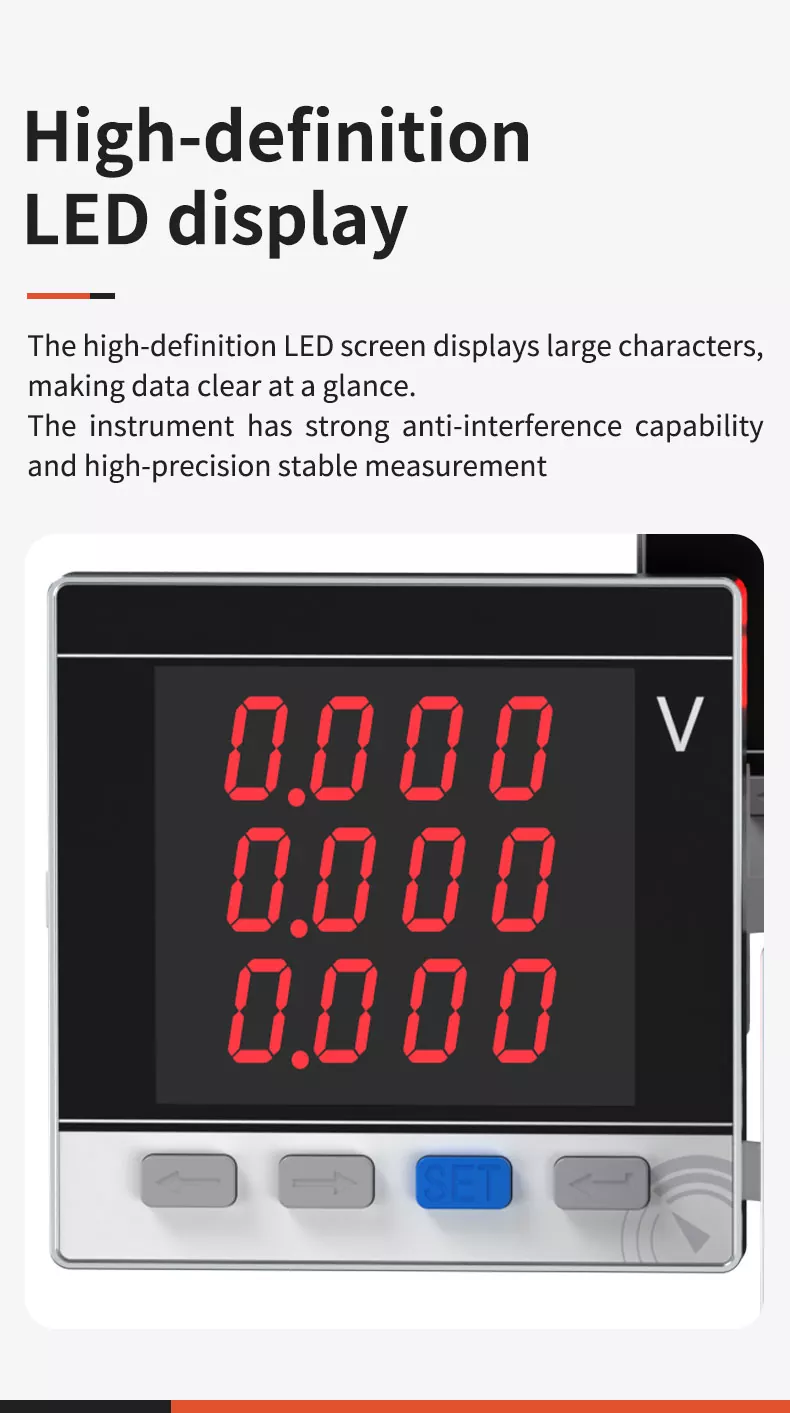

1. HOGE DEFINITIE LED-DISPLAY

Het product is uitgerust met een digitaal LED-display met hoge helderheid, dat de kenmerken heeft van hoge helderheid, hoog contrast en brede kijkhoek. Het gegevensdisplay is in één oogopslag duidelijk en zelfs in donkere omgevingen gemakkelijk afleesbaar. Het display heeft stabiele prestaties, geen flikkering, geen onscherpte en kan lange tijd een goede werkstatus behouden, wat gebruikers een handige en intuïtieve spanningsbewakingservaring biedt. Het instrument heeft een sterk anti-interferentievermogen en een stabiele meting met hoge precisie.

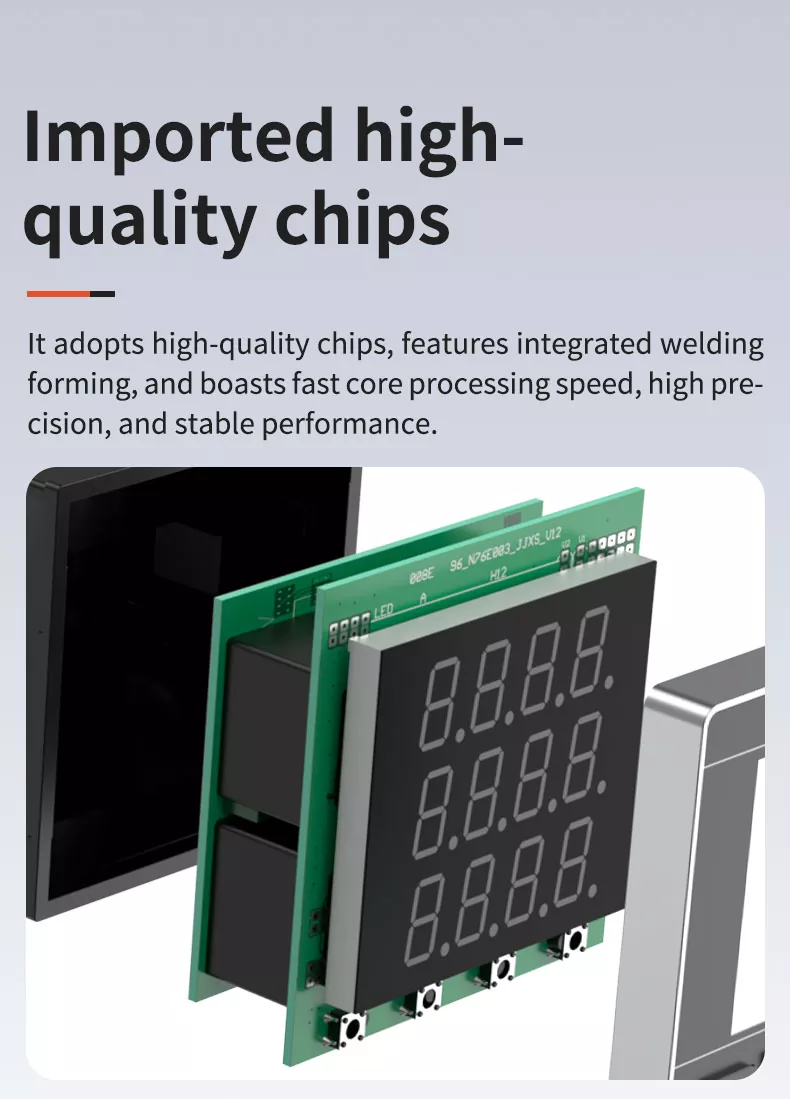

2. GEÏMPORTEERDE CHIPS VAN HOGE KWALITEIT

Het maakt gebruik van geïmporteerde chips van hoge kwaliteit, beschikt over geïntegreerde lasvormen en beschikt over een snelle kernverwerkingssnelheid, hoge precisie en stabiele prestaties. De chip-soldeerverbindingen zijn uniform en de componenten zijn nauwkeurig, wat een betrouwbare werking en een lange levensduur garandeert.

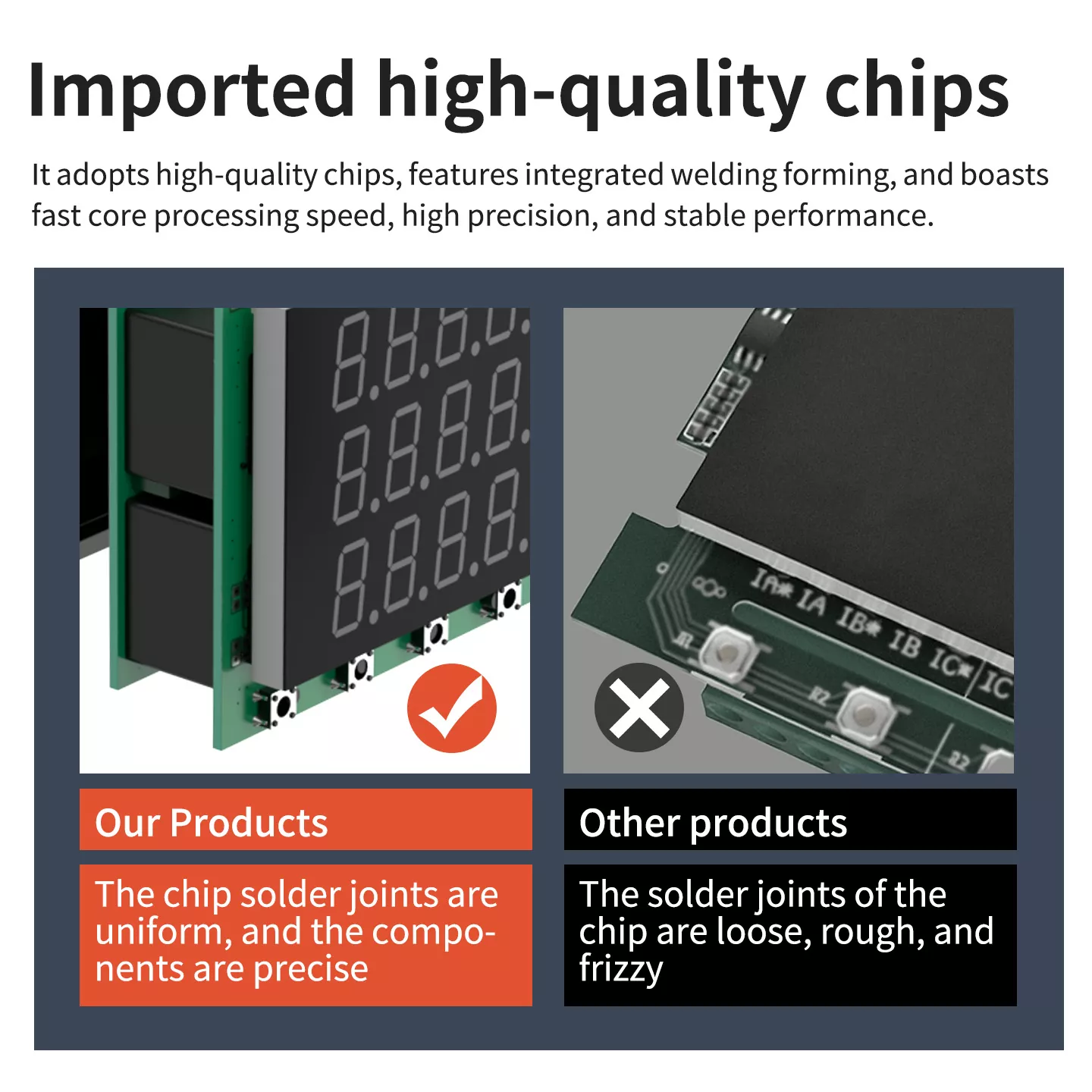

3.ONZE PRODUCTEN VS. ANDERE PRODUCTEN

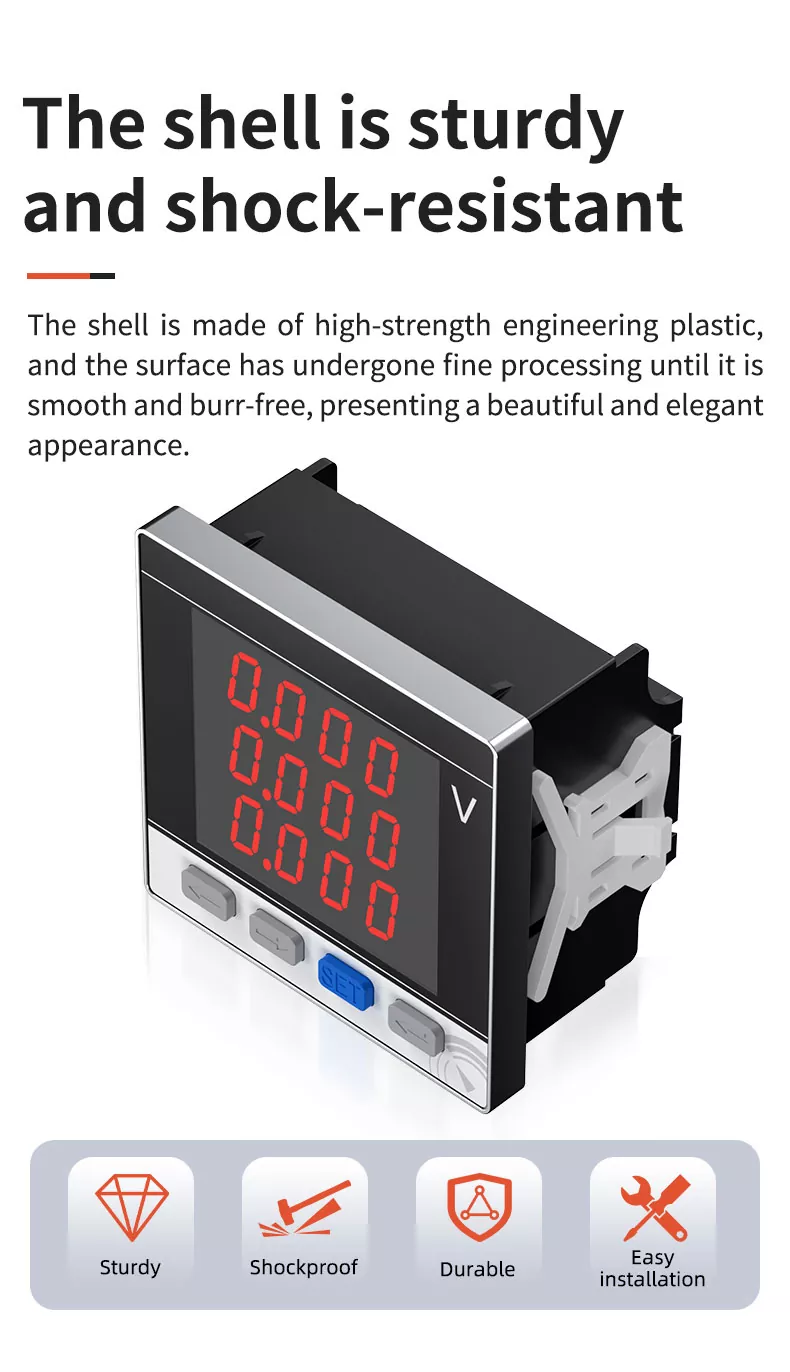

4. Stevige en schokbestendige schaal

De schaal is gemaakt van hoogwaardig technisch plastic en het oppervlak heeft een fijne bewerking ondergaan totdat het glad en braamvrij is, wat een mooi en elegant uiterlijk oplevert. Het heeft een uitstekende schok- en compressieweerstand, is bestand tegen dagelijkse botsingen en mechanische trillingen en zal niet vervormen of beschadigen. Het materiaal is anti-corrosie en anti-veroudering, geschikt voor langdurig stabiel gebruik in verschillende complexe industriële omgevingen, met de voordelen van stevig, schokbestendig, duurzaam en eenvoudige installatie.

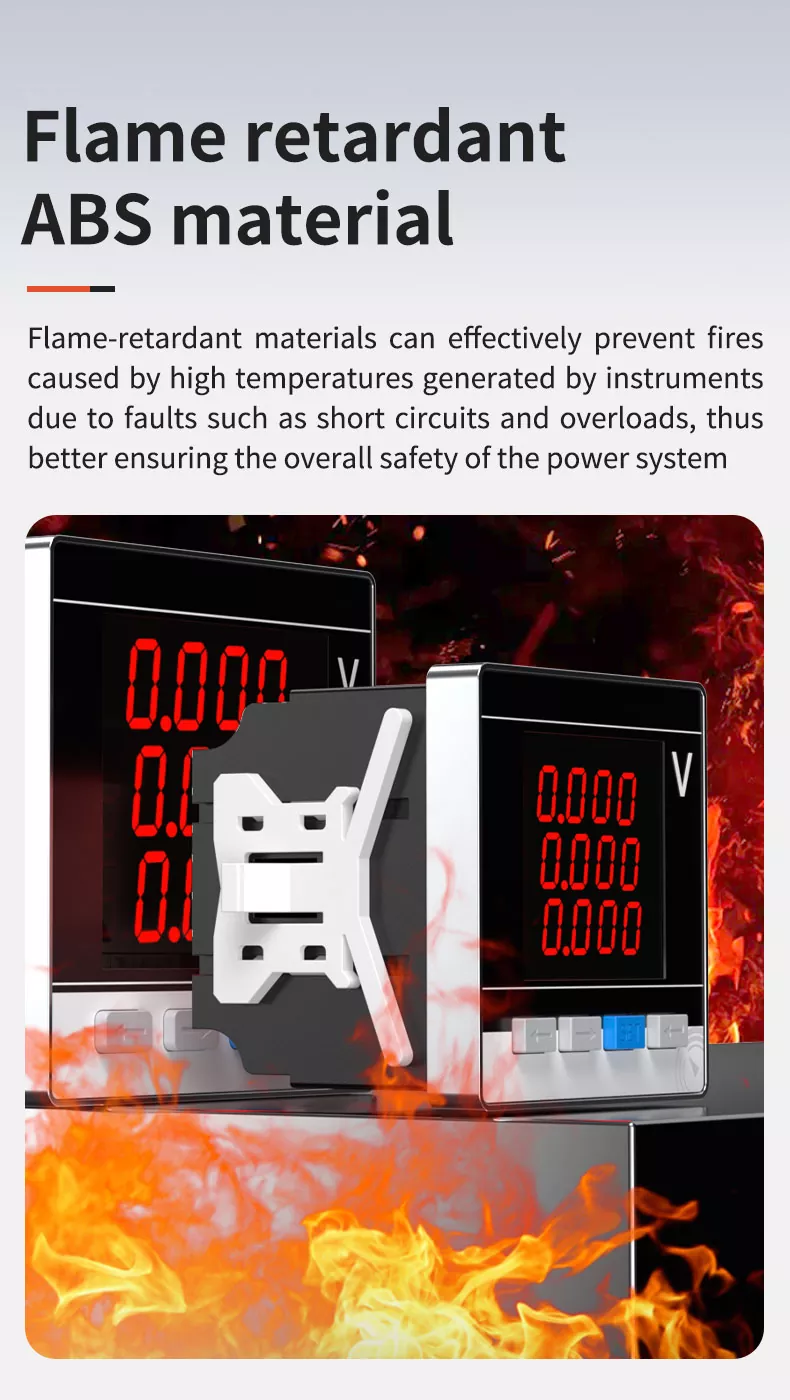

VLAMVERTRAGEND ABS-MATERIAAL

De schaal is gemaakt van hoogwaardig vlamvertragend ABS-kunststof met uitstekende vlamvertragende en isolerende eigenschappen. Het kan de verbranding effectief remmen en brand voorkomen die wordt veroorzaakt door hoge temperaturen die worden gegenereerd door instrumenten als gevolg van fouten zoals kortsluiting en overbelasting, waardoor de algehele veiligheid van het energiesysteem beter wordt gegarandeerd. Het materiaal is ook zuur- en alkalibestendig, oliebestendig en anti-veroudering, met een lange levensduur.

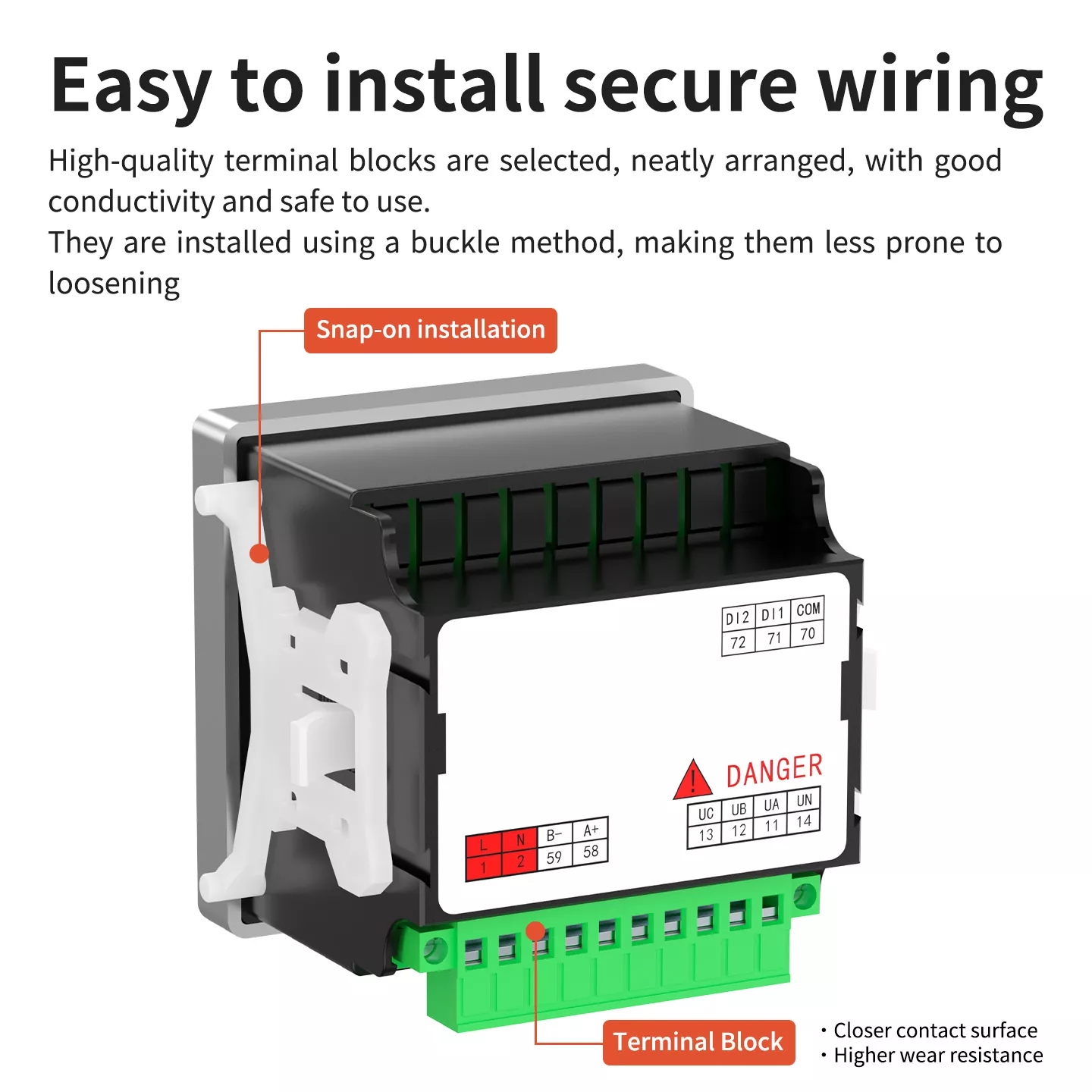

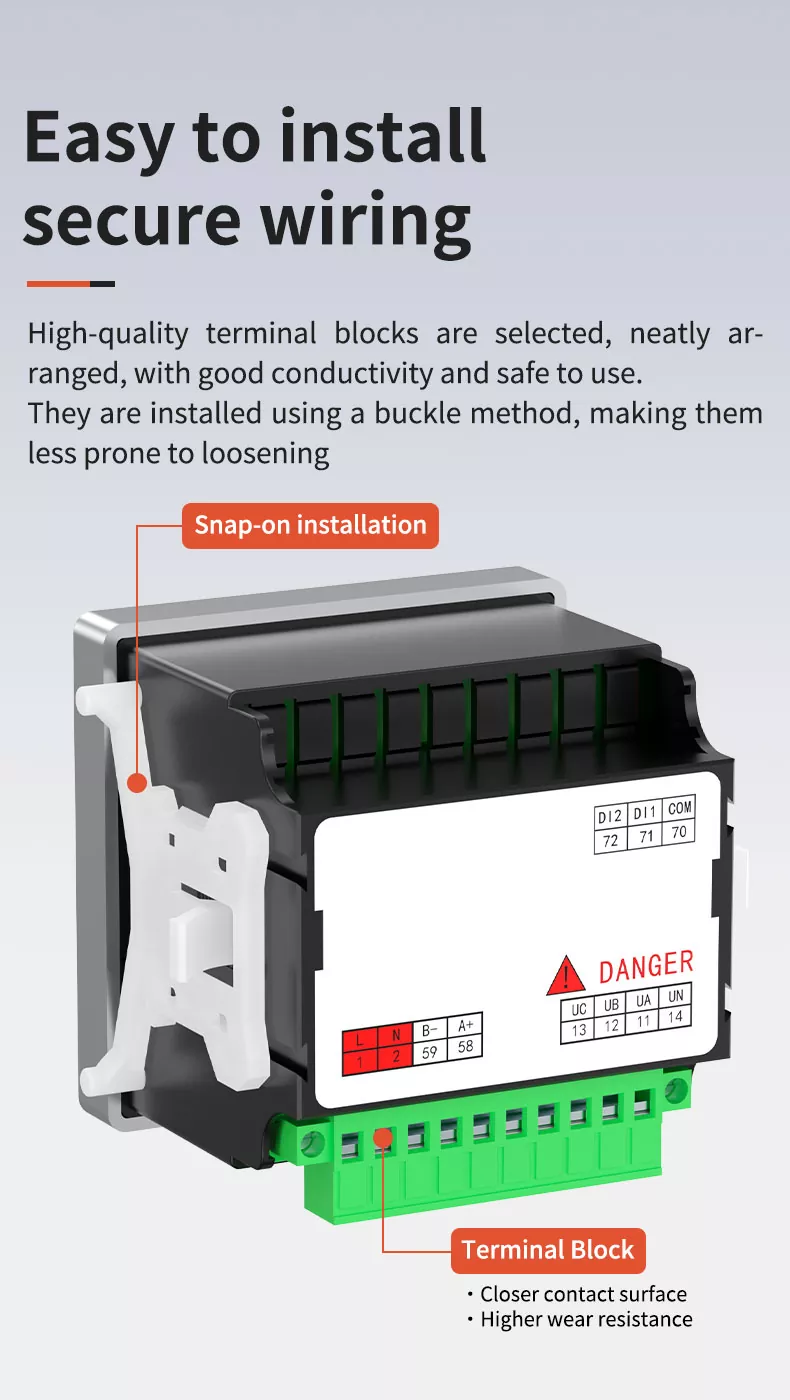

EENVOUDIG TE INSTALLEREN EN BEVEILIGDE BEDRADING

Er zijn hoogwaardige klemmenblokken geselecteerd, netjes gerangschikt, met goede geleiding en veilig in gebruik. Ze worden geïnstalleerd met behulp van een gesp (kliksysteem), waardoor ze minder snel losraken. Het aansluitblok heeft een nauwer contactoppervlak en een hogere slijtvastheid, waardoor een veilige en betrouwbare bedrading wordt gegarandeerd. Het klikinstallatieontwerp maakt snelle installatie en demontage mogelijk, geen ingewikkeld gereedschap nodig, geschikt voor verschillende scenario's voor paneelmontage.

INSTALLATIEMETHODE

1. Lijn de voltmeter vanaf de voorkant uit met het montagegat op het paneel.

2. Steek de voltmeter in het montagegat totdat deze gelijk ligt met het paneel.

3. Installeer de klikklemmen vanaf de achterkant om de voltmeter stevig op het paneel te bevestigen.

4. Sluit de bedrading aan volgens het aansluitschema en de bedradingsinstructies.

PRODUCTAFMETINGEN

Wij bieden een volledig assortiment driefasige digitale LED-voltmetermodellen, waaronder drie gangbare maten:

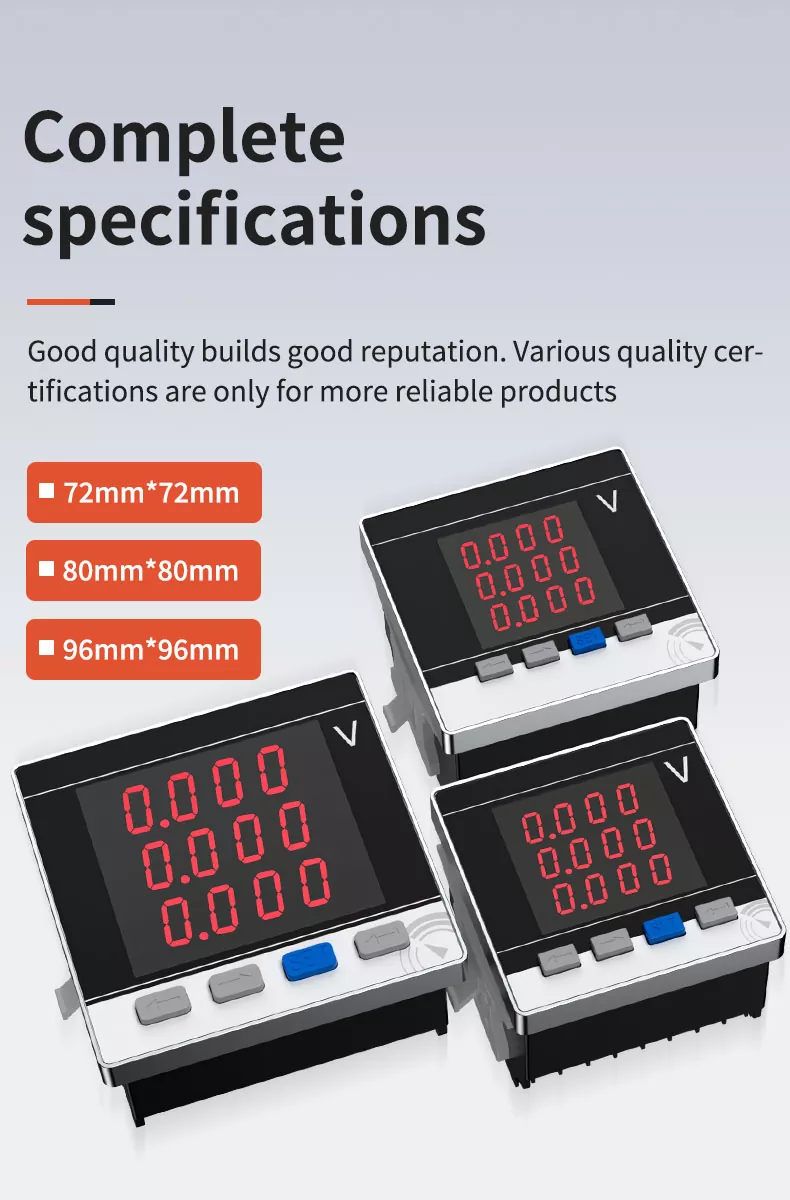

VOLLEDIGE SPECIFICATIES

Goede kwaliteit bouwt een goede reputatie op. Diverse kwaliteitscertificeringen gelden alleen voor betrouwbaardere producten. Meerdere modellen om uit te kiezen:

• 72 mm×72 mm

• 80 mm×80 mm

• 96mm×96mm

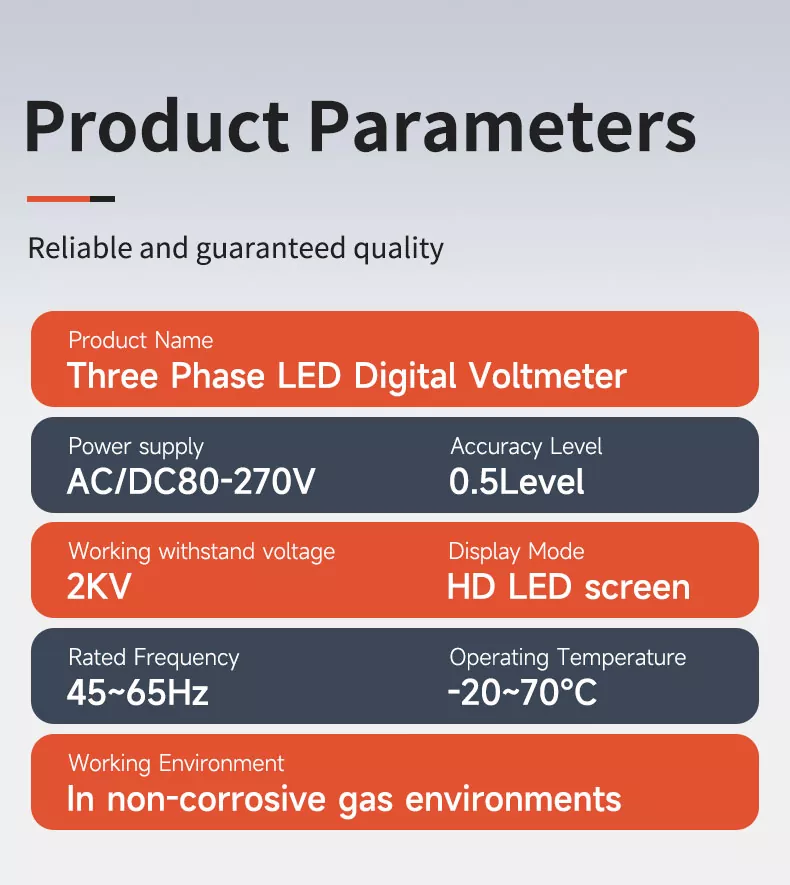

PRODUCTPARAMETERS

BEDRADING EN AANSLUITINGEN

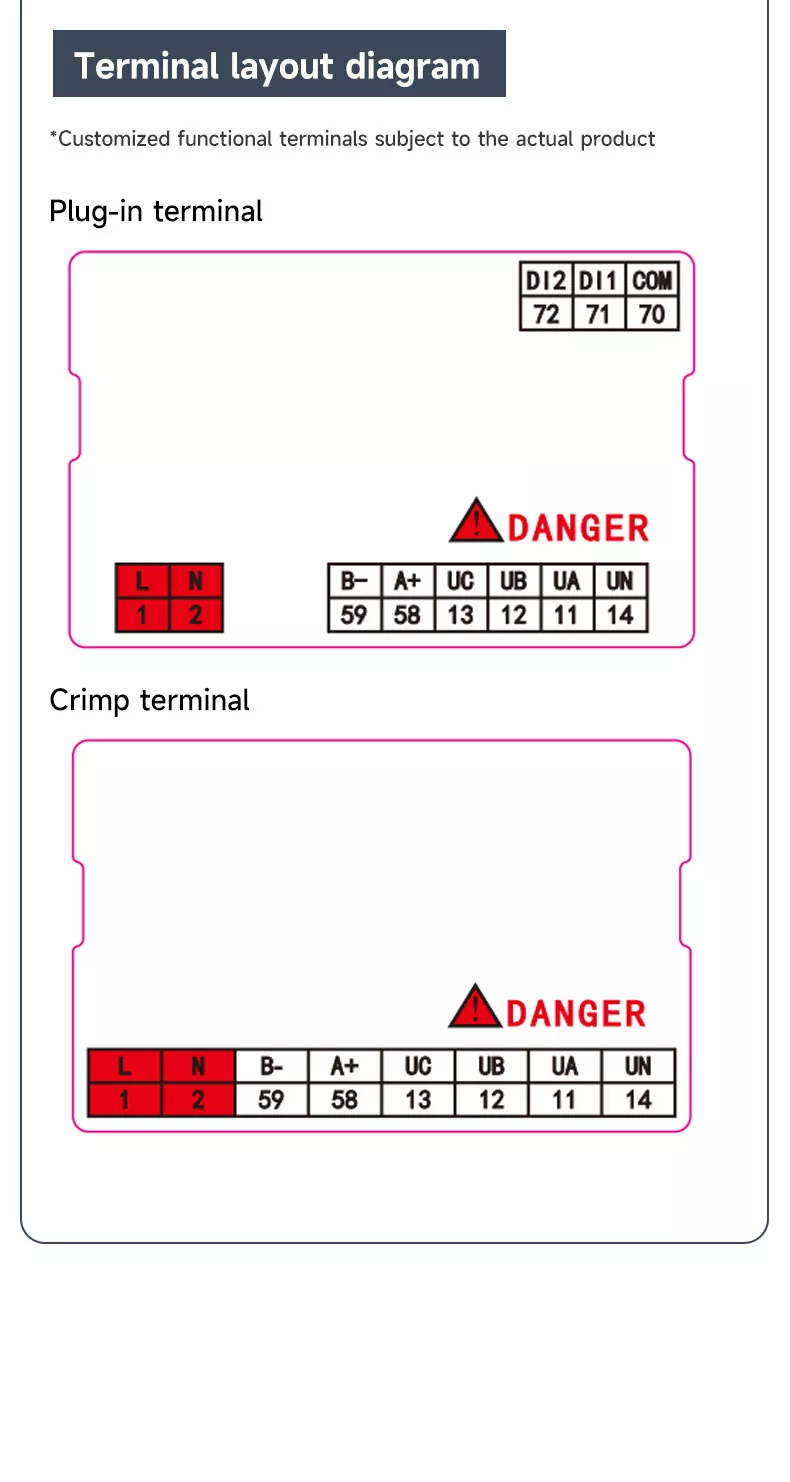

TERMINAL-INDELINGSDIAGRAM

• Insteekterminal: Inclusief aansluitingen voor hulpvoeding (L/N), communicatie (A+/B) en spanningsingang (UA/UB/UC/UN).

• Krimpklem: Vereenvoudigde lay-out voor basisspanningsmeting en voeding, geschikt voor standaardtoepassingen.

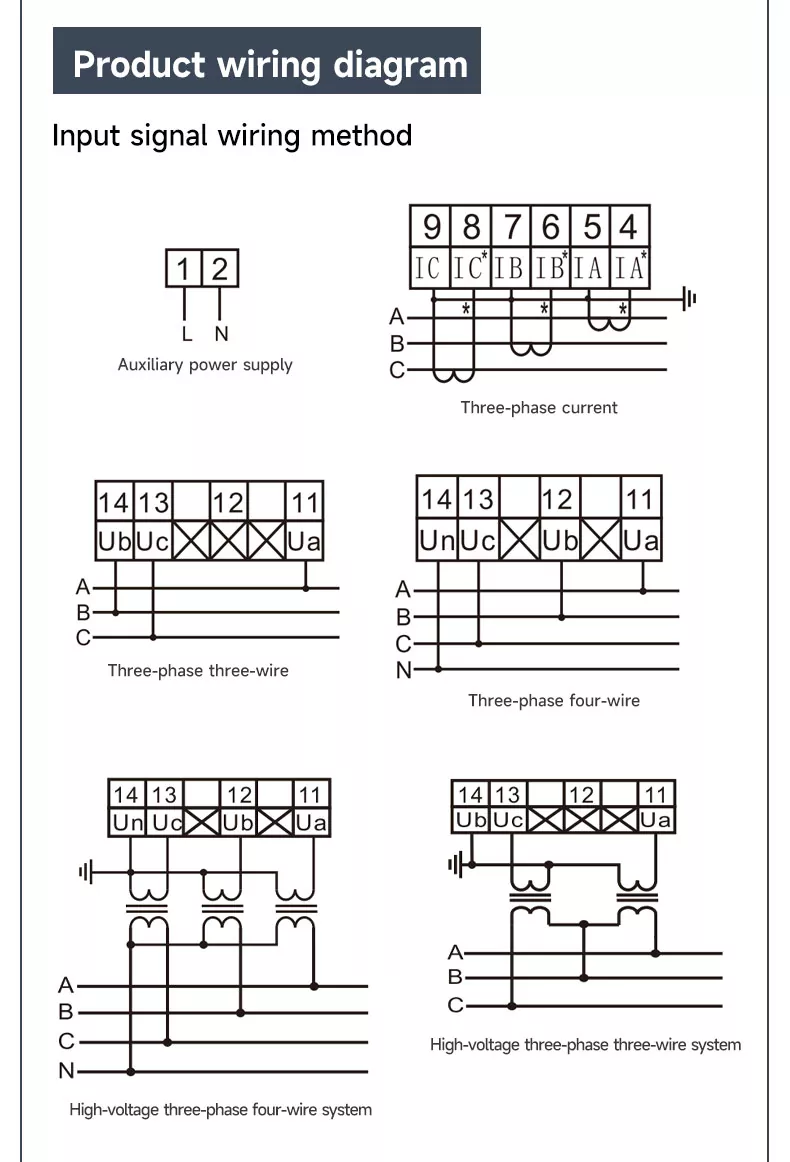

PRODUCTBEDRADINGSSCHEMA

Ondersteunt meerdere bedradingsmodi:

• Driefasig driedraadssysteem (met/zonder spanningstransformator)

• Driefasig vierdraadssysteem (met/zonder spanningstransformator)

• Driefasig driedraads/vierdraads hoogspanningssysteem (met spanningstransformator)

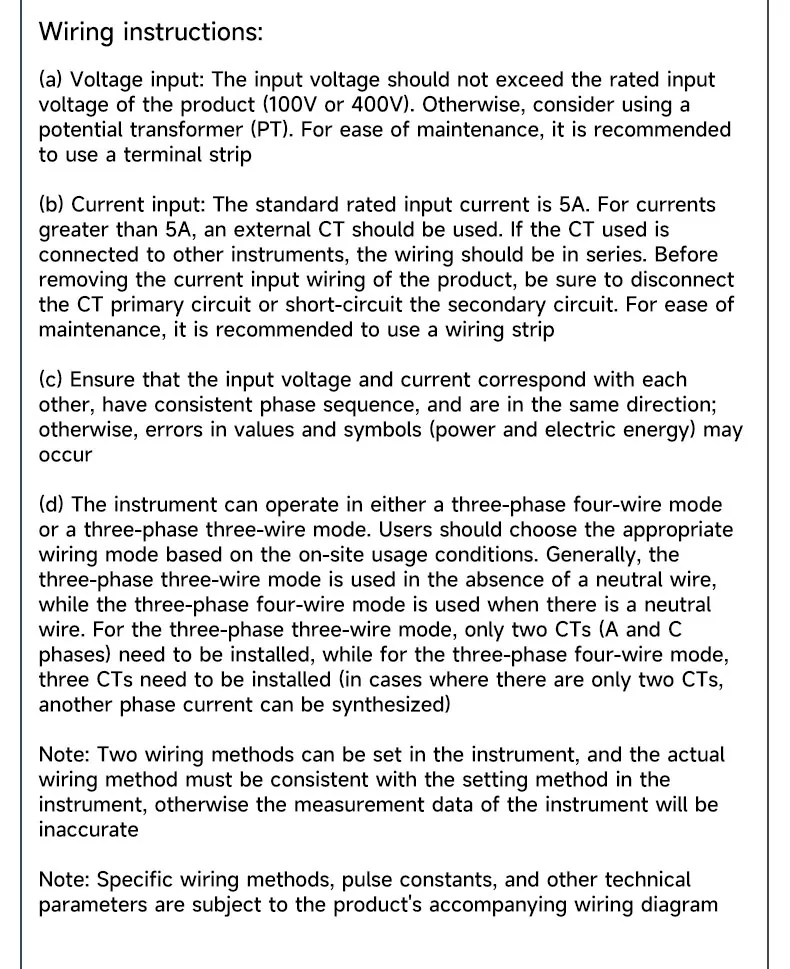

BEDRADINGSINSTRUCTIES

Ingangsspanning: De ingangsspanning mag de nominale ingangsspanning van het product (100V of 400V) niet overschrijden. Overweeg anders het gebruik van een potentiaaltransformator (PT). Voor onderhoudsgemak wordt het gebruik van een klemmenstrook aanbevolen.

Stroomingang: De standaard nominale ingangsstroom is 5A. Voor stromen groter dan 5A moet een externe CT worden gebruikt. Als de gebruikte CT op andere instrumenten wordt aangesloten, moet de bedrading in serie zijn. Voordat u de huidige ingangsbedrading van het product verwijdert, moet u het primaire circuit van de CT loskoppelen of het secundaire circuit kortsluiten.

Fasevolgorde: Zorg ervoor dat de ingangsspanning en -stroom met elkaar overeenkomen, een consistente fasevolgorde hebben en in dezelfde richting staan; anders kunnen er fouten in waarden en symbolen optreden.

Bedradingsmodus: Het instrument kan werken in een driefasige vierdraadsmodus of een driefasige driedraadsmodus. Gebruikers moeten de juiste bedradingsmodus kiezen op basis van de gebruiksomstandigheden ter plaatse.

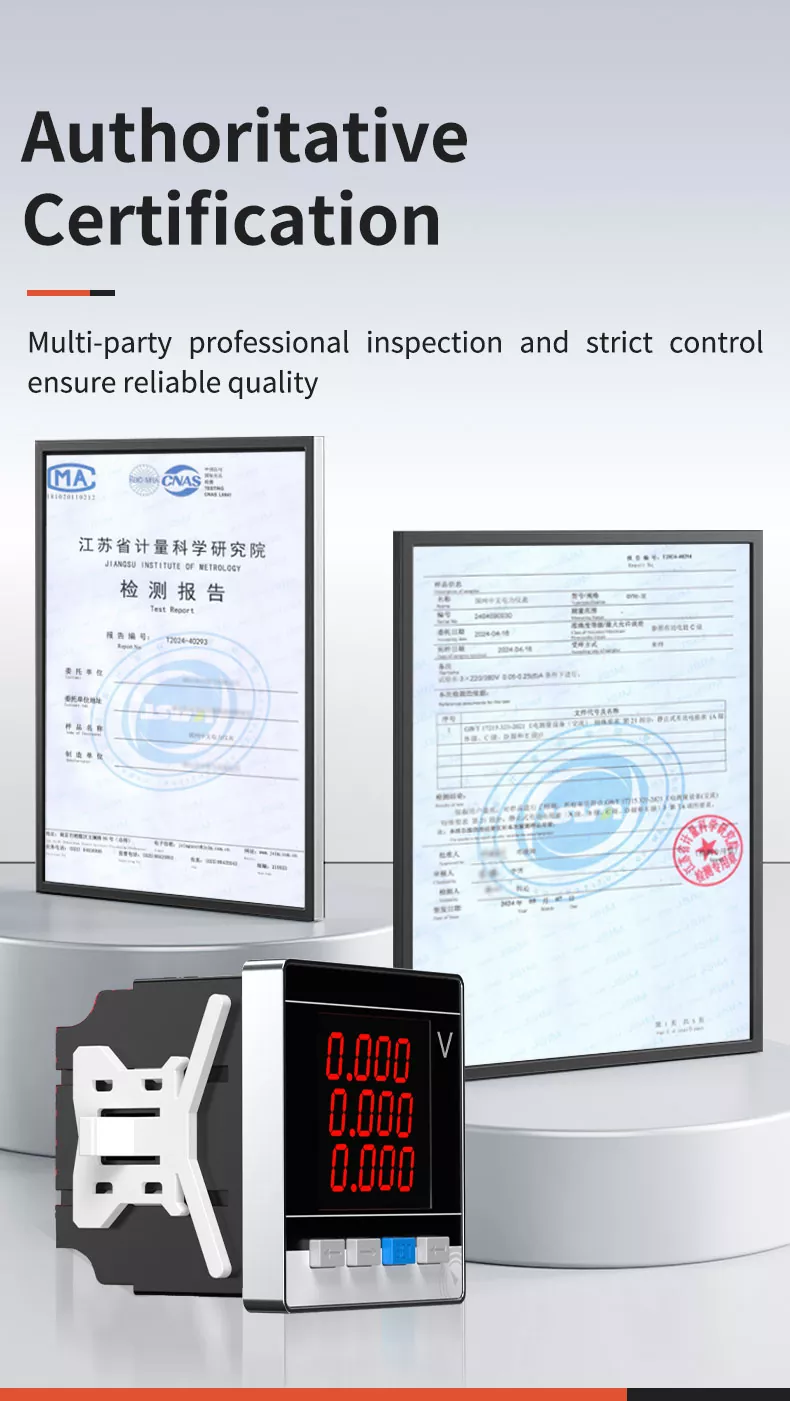

GEAUTORITEERDE CERTIFICERING

Onze driefasige digitale LED-voltmeter heeft professionele laboratoriumtests en certificering doorstaan, in overeenstemming met nationale en internationale industrienormen. Het hele productieproces implementeert strikte kwaliteitscontrole, inclusief nauwkeurigheidskalibratie, bestand tegen spanningstests, verouderingstests en andere koppelingen, waardoor de nauwkeurigheid, veiligheid en stabiliteit van elk product wordt gegarandeerd. Gezaghebbende certificering biedt een sterke garantie voor bulkaankopen van wereldwijde klanten en samenwerking op lange termijn.

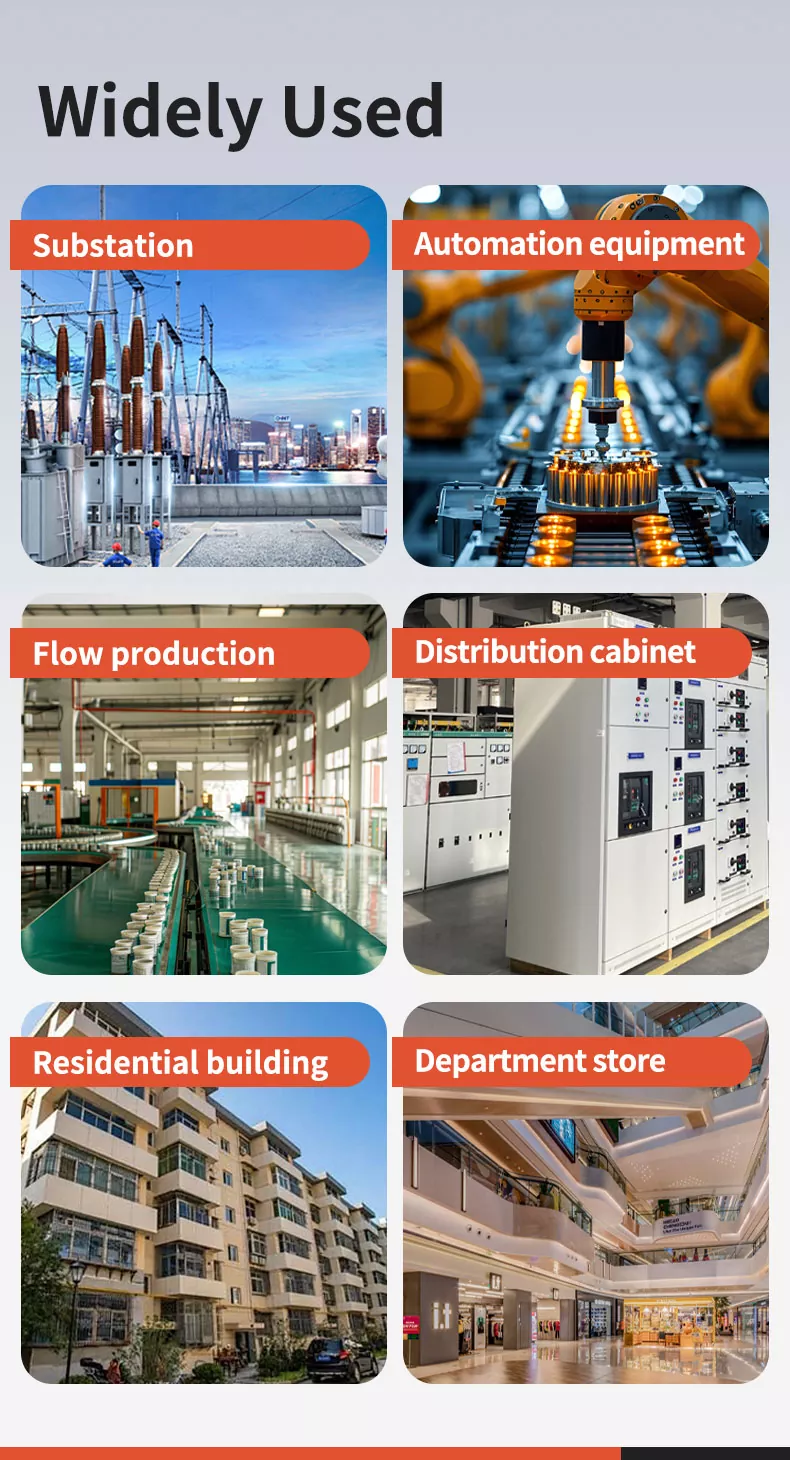

VEEL GEBRUIKT

Onze driefasige LED digitale voltmeter wordt veel gebruikt in:

• SUBSTATION: Stroombewaking en spanningsmeting

• AUTOMATISERINGSAPPARATUUR: Industriële procescontrole en spanningsbewaking

• FLOW PRODUCTION: monitoring en statistieken van het energieverbruik in de fabriek

• DISTRIBUTIEKAST: spanningsmeting en -beveiliging van het stroomverdeelsysteem

• WOONGEBOUW: Slimme energiemeting en energiebeheer voor huishoudens

• WARENHUIS: Statistieken en analyses van het energieverbruik van commerciële gebouwen

Veelgestelde vragen

1.WAT IS DE BELANGRIJKSTE FUNCTIE VAN DIT PRODUCT?

Het wordt voornamelijk gebruikt voor het meten en bewaken van driefasige spanning in wisselstroomsystemen, met functies voor programmeerbare metingen, LED-display en digitale communicatie.

2.WAT IS HET NAUWKEURIGHEIDSNIVEAU?

Het maakt gebruik van een hoge precisie van 0,5 niveau, die voldoet aan de industriële meetnormen, waardoor nauwkeurige acquisitie van spanningsgegevens wordt gegarandeerd.

3. WELKE MATEN ZIJN BESCHIKBAAR?

We bieden drie gangbare maten: 72 mm x 72 mm, 80 mm x 80 mm en 96 mm x 96 mm, om aan verschillende installatiebehoeften te voldoen.

4.WAT IS DE INSTALLATIEMETHODE?

Het maakt gebruik van een klikpaneelmontage, die eenvoudig en stevig is, geschikt voor verschillende verdeelkasten en elektrische apparatuur.

5.ONDERSTEUNT HET DIGITALE COMMUNICATIE?

Ja, het ondersteunt digitale communicatiefuncties, die het uploaden van gegevens en monitoring op afstand kunnen realiseren, geschikt voor intelligente energiebeheersystemen.

6. WAT IS HET BEDRIJFSTEMPERATUURBEREIK?

De standaard bedrijfstemperatuur is 20~70°C, en verbeterde modellen zijn bestand tegen temperaturen tot 75°C, geschikt voor diverse industriële omgevingen.

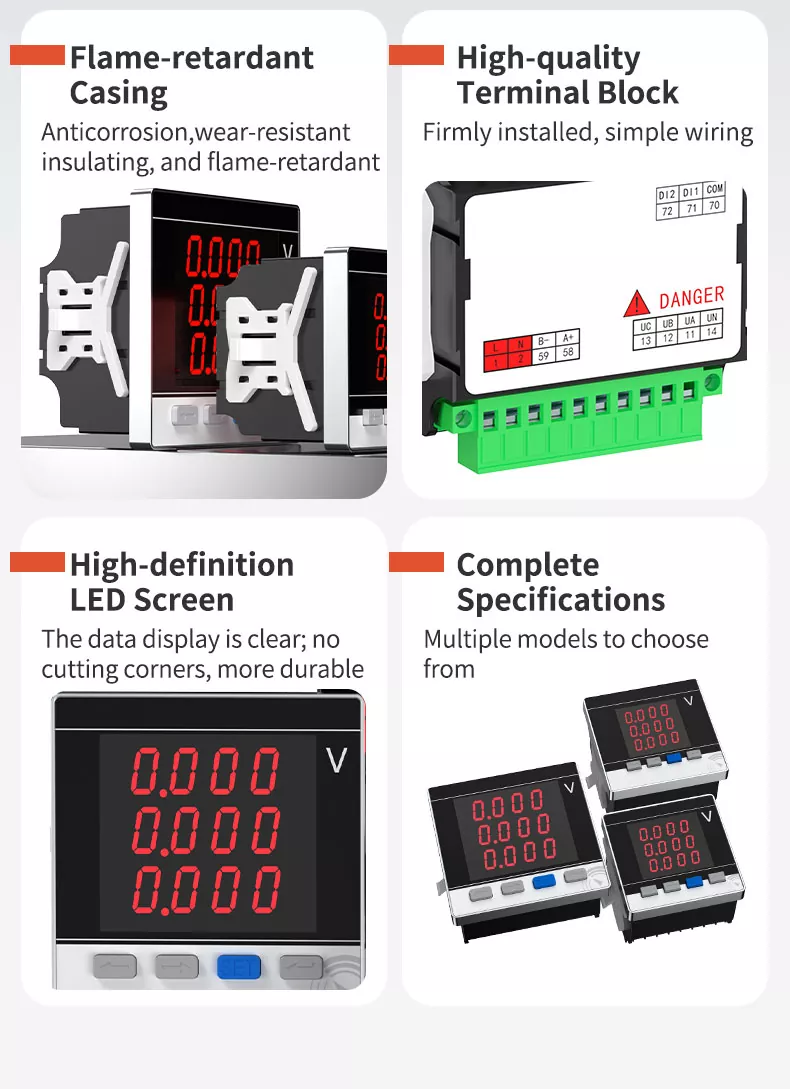

VIER KERNVERKOOPPUNTEN

• VLAMVERTRAGENDE BEHUIZING: Anticorrosief, slijtvast, isolerend en vlamvertragend, waardoor veilig gebruik op lange termijn wordt gegarandeerd.

• HOGE KWALITEIT AANSLUITBLOK: Stevig geïnstalleerd, eenvoudige bedrading, met nauwer contact en hogere slijtvastheid.

• HOGE DEFINITIE LED-SCHERM: Duidelijke gegevensweergave, geen scherpe bochten, duurzamer en gemakkelijk te lezen.

• COMPLETE SPECIFICATIES: Keuze uit meerdere modellen (72/80/96 mm), geschikt voor verschillende installatiescenario's.

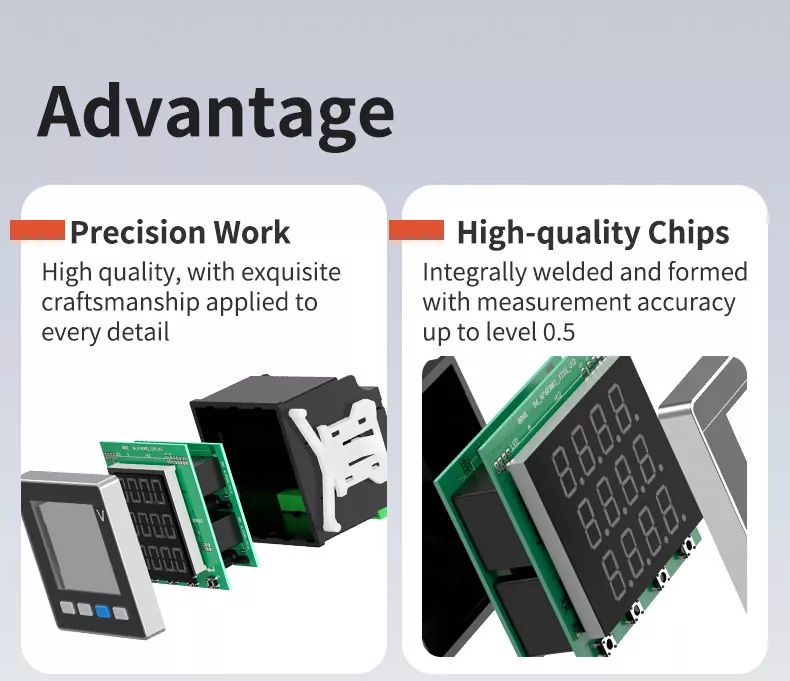

VOORDEEL SAMENVATTING

• PRECISIEWERK: Hoge kwaliteit, met voortreffelijk vakmanschap toegepast op elk detail.

• HOGE KWALITEIT CHIPS: Integraal gelast en gevormd met meetnauwkeurigheid tot niveau 0,5.
