Hoe kiest u een DIN-rail-energiemeter voor commerciële en industriële projecten?

Het selecteren van een energiemeter op DIN-rail houdt meer in dan het controleren van de nominale spanning of het kiezen van een model dat in een verdeelkast past. Voor commerciële gebouwen, industriële faciliteiten en fabrikanten van elektrische apparatuur moet de juiste meter passen bij het energiesysteem, de meetvereisten, de installatieruimte en eventuele plannen voor monitoring op afstand.

Eton Electric biedt eenfasige en driefasige op rails gemonteerde meetinstrumenten voor laagspanningsstroomdistributie en energiemeting. Het productassortiment omvat compacte meters voor eenfasige circuits en driefasige modellen voor toepassingen die een bredere elektrische monitoring vereisen. Als u de verschillen tussen deze opties begrijpt, kunnen projectingenieurs, paneelbouwers en distributeurs van elektrische apparatuur beter geïnformeerde aankoopbeslissingen nemen.

Waarom DIN-rail-energiemeters worden gebruikt in commerciële en industriële projecten

Een DIN-rail-energiemeter meet het elektriciteitsverbruik en kan, afhankelijk van het model, ook spanning, stroom, vermogen, frequentie of andere elektrische parameters weergeven. Dankzij de compacte montagestructuur kan de meter in verdeelkasten, schakelborden en schakelkasten worden geïnstalleerd zonder dat dezelfde paneeluitsparing nodig is als bij veel conventionele paneelmeters.

Voor commerciële en industriële gebruikers biedt dit ontwerp verschillende praktische voordelen.

Efficiënt gebruik van kastruimte

De ruimte is vaak beperkt in verdeelpanelen met stroomonderbrekers, contactors, beveiligingsapparatuur en andere elektrische componenten. Een compacte DIN-railmeter kan in de bestaande lay-out worden geïntegreerd als er voldoende railruimte en bedradingsruimte beschikbaar is.

Handige energiemeting op circuitniveau

Op geselecteerde circuits kunnen afzonderlijke meters worden geïnstalleerd om het elektriciteitsverbruik van apparatuur, productieruimtes, huureenheden of commerciële gebouwen te volgen. Dit helpt facility managers te identificeren waar energie wordt gebruikt en het verbruik in verschillende delen van een gebouw of operatie te vergelijken.

Vereenvoudigde installatie en onderhoud

Dankzij de standaard DIN-railmontage kan de meter gemakkelijker in compatibele distributieapparatuur worden geplaatst. Het daadwerkelijke installatieproces is nog steeds afhankelijk van de aansluiting van de meter, de nominale stroom, het bedradingsschema en de toepasselijke elektrische voorschriften.

Ondersteuning voor energiemonitoringsystemen

Sommige modellen bieden communicatie-interfaces voor het verzenden van meetgegevens naar externe bewakingsapparatuur. Wanneer gegevensverzameling op afstand vereist is, moeten kopers de beschikbare interface, het protocol, de bedradingsmethode en de registratieconfiguratie bevestigen voordat ze bestellen.

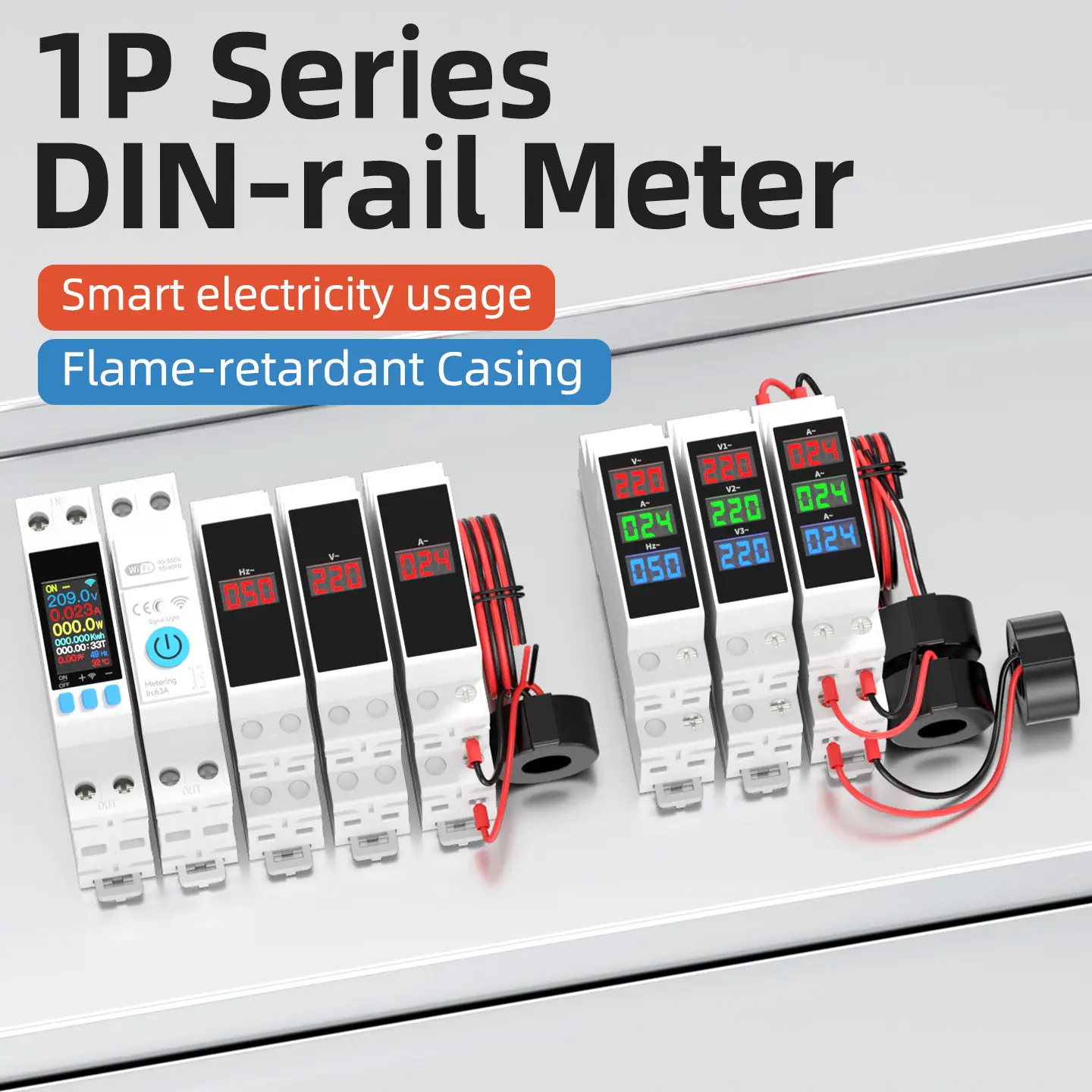

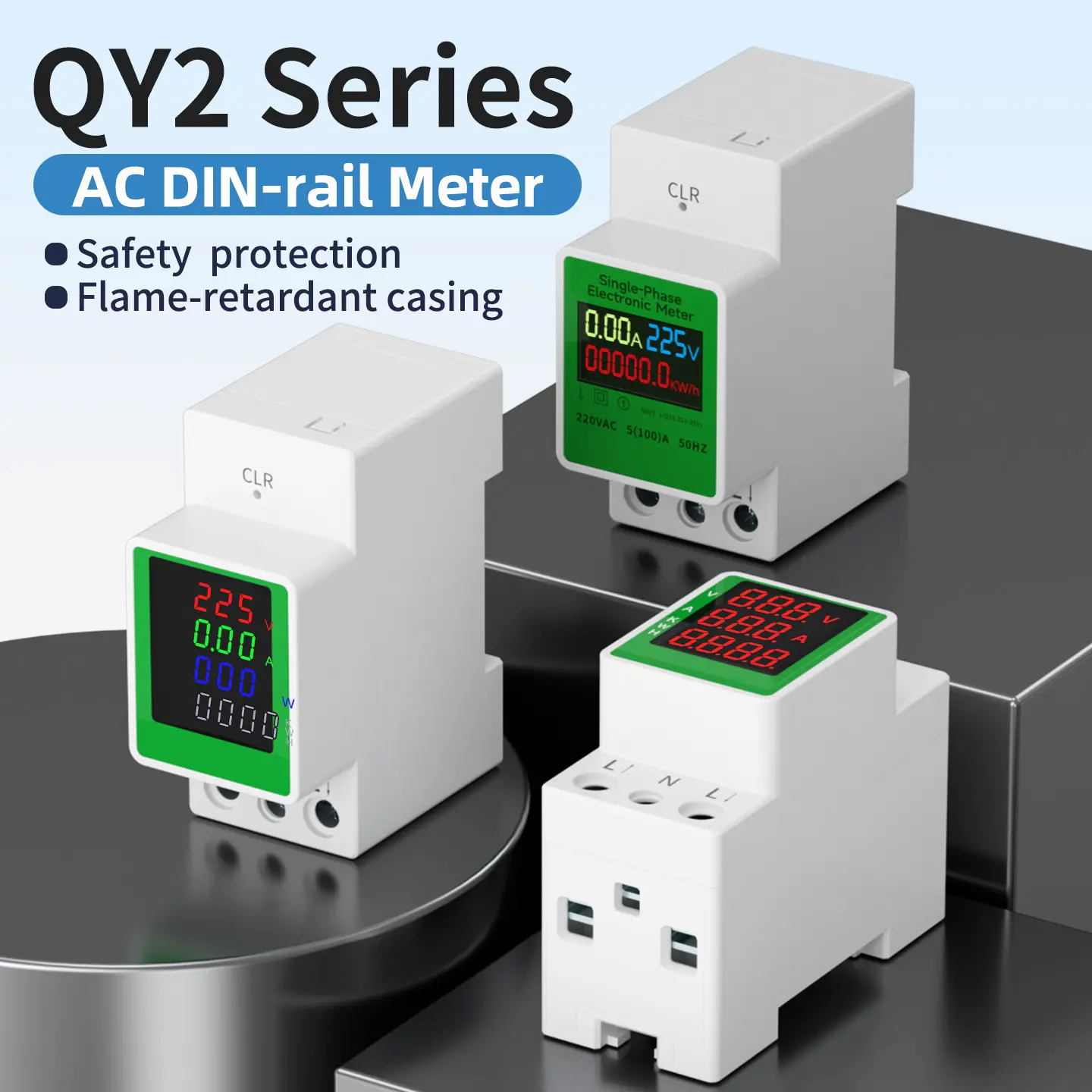

Voor projecten die compacte energiemeting vereisen, biedt Eton'sOp rails gemonteerd meetinstrumentbereik biedt een startpunt voor het vergelijken van geschikte eenfasige en driefasige modellen.

Eenfasige versus driefasige DIN-rail-energiemeters

Een van de eerste beslissingen is of de meter moet worden gebruikt op een eenfasig of driefasig elektrisch systeem. De juiste keuze hangt af van de daadwerkelijke voedingsopstelling en het circuit dat wordt gemeten, en niet alleen van de grootte van het gebouw.

Een enkelfasige meter is vaak geschikt voor het bewaken van een individueel winkel-, appartement- of enkelfasig apparatuurcircuit. Een vastgoedbeheerder kan bijvoorbeeld aparte meters gebruiken om het elektriciteitsverbruik voor verschillende huureenheden te registreren.

Een driefasige meter is over het algemeen geschikter bij het bewaken van een driefasig distributiecircuit of industriële apparatuur. Een fabriek kan het gebruiken om het energieverbruik van een productielijn, verdeelbord in de werkplaats of een andere geselecteerde belasting te meten.

Een driefasige meter is echter niet automatisch geschikt voor elke driefasige installatie. De koper moet bevestigen of het systeem een ​​driedraads- of vierdraadsconfiguratie gebruikt en of het geselecteerde model directe aansluiting ondersteunt of stroomtransformatoren vereist.

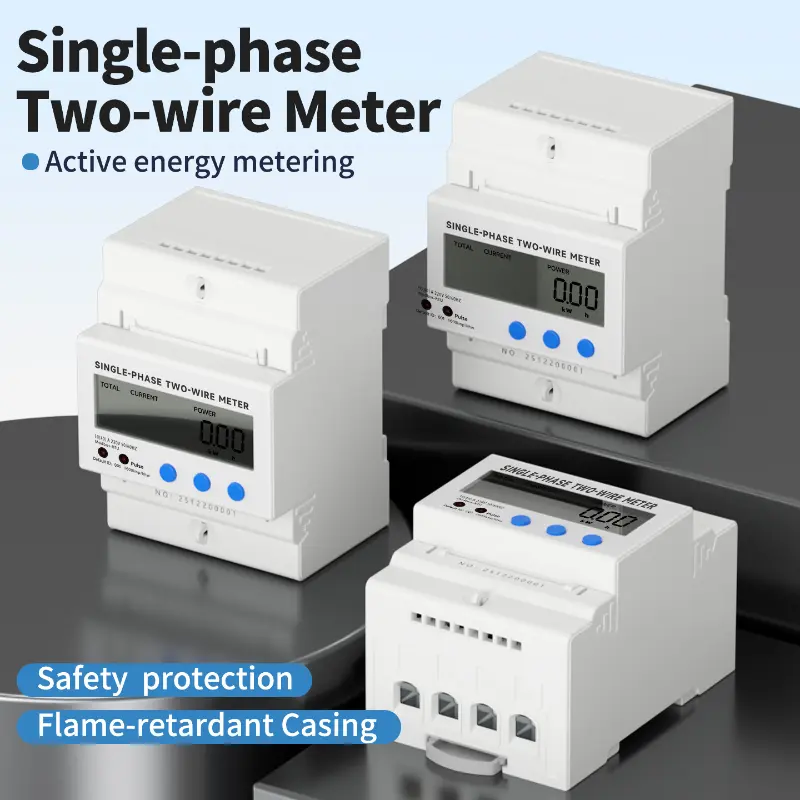

Eton'sEenfasige elektriciteitsmeter met geleiderailbereik is bedoeld voor enkelfasige meettoepassingen. Voor projecten met driefasige circuits kunnen kopers de beschikbare modellen bekijken in de hoofdcategorie van op rails gemonteerde instrumenten.

5 belangrijke factoren die u moet controleren voordat u een DIN-rail-energiemeter selecteert

1. Nominale spanning en compatibiliteit van het elektrische systeem

De nominale spanning van de meter moet overeenkomen met het elektrische systeem waarin deze zal werken. Kopers moeten de nominale voedingsspanning, frequentie, aantal fasen en bedradingsconfiguratie bevestigen voordat ze individuele modellen vergelijken.

Voor internationale projecten is deze stap bijzonder belangrijk omdat de specificaties van de elektriciteitsvoorziening en de installatiepraktijken per markt verschillen.

Selecteer een meter niet uitsluitend op basis van een producttitel of een algemene beschrijving. Bekijk de nominale ingangswaarden en het bedradingsschema voor het exacte model om compatibiliteit met de beoogde installatie te garanderen.

2. Huidige classificatie en aansluitmethode

Het vereiste stroombereik is een andere belangrijke selectiefactor. Afhankelijk van het meterontwerp kan de stroom worden gemeten via een directe verbinding of via een externe stroomtransformator (CT).

Voor een direct aangesloten meter moet de verwachte belastingstroom binnen de gespecificeerde bedrijfslimieten van het model blijven. Voor een op een transformator aangesloten meter moeten de CT-verhouding en de secundaire uitgang overeenkomen met de ingangsvereisten van de meter.

Voor een industrieel project dat een hoogstroomtoevoer bewaakt, kan bijvoorbeeld een op CT aangesloten meter nodig zijn in plaats van een meter die is ontworpen voor gelijkstroommeting.

Geef bij het aanvragen van een offerte de verwachte bedrijfsstroom op en geef duidelijk aan of de toepassing een directe aansluiting of een CT-gebaseerde meting vereist. Hierdoor kan de leverancier een passende configuratie aanbevelen.

3. Meetnauwkeurigheid en vereiste parameters

Niet elk project vereist hetzelfde niveau van meetdetails.

Voor een basistoepassing voor energiemonitoring is mogelijk voornamelijk het totale energieverbruik in kilowattuur (kWh) nodig. Andere projecten kunnen spanning, stroom, actief vermogen, arbeidsfactor of frequentie vereisen om de bedrijfsomstandigheden van circuits te helpen evalueren.

De meetnauwkeurigheid moet worden geselecteerd op basis van de vereisten van het project en het beoogde gebruik van de gegevens. Het assortiment op rails gemonteerde instrumenten van Eton omvat modellen met aangegeven nauwkeurigheidsklassen van 1,0 of 0,5, afhankelijk van het product.

Controleer voordat u bestelt de nauwkeurigheidsklasse van het specifieke model, in plaats van ervan uit te gaan dat elke meter in een productfamilie dezelfde specificatie heeft.

Voor toepassingen die betrekking hebben op facturering, toewijzing van huurders of formele energierapportage, dient u ook de toepasselijke meterregelgeving en verificatievereisten op de bestemmingsmarkt te controleren.

4. Weergave- en communicatievereisten

Het display bepaalt hoe gebruikers metingen lokaal kunnen aflezen, terwijl communicatiefuncties bepalen of gegevens kunnen worden overgedragen naar een extern monitoringsysteem.

Voor een standalone verdeelkast kan een duidelijk leesbare lokale display voldoende zijn. In een groter commercieel gebouw of industriële faciliteit kan bewaking op afstand nuttiger zijn omdat operators metingen van meerdere circuits op een centrale locatie kunnen verzamelen.

Sommige elektrische meetproducten van Eton ondersteunen RS485-communicatie en Modbus-protocollen. De beschikbaarheid is afhankelijk van het geselecteerde product en model, dus deze functies moeten worden bevestigd aan de hand van de relevante technische documentatie.

Controleer voordat u een bestelling plaatst:

• Of een lokale weergave vereist is

• Welke elektrische parameters moeten worden weergegeven

• Of er RS485 of een andere communicatie-interface nodig is

• Of het monitoringplatform het communicatieprotocol van de meter ondersteunt

• Of er registerkaarten en configuratie-instructies beschikbaar zijn

Als een project monitoring op afstand vereist, is het de moeite waard om de communicatiecompatibiliteit tijdens de offertefase te bevestigen, in plaats van na de installatie een mismatch te ontdekken.

5. Afmetingen en installatievoorwaarden van DIN-rail

Zelfs als twee meters hetzelfde elektrische systeem ondersteunen, kunnen hun afmetingen, aansluitposities en installatievereisten verschillen.

Controleer het vereiste DIN-railtype, modulebreedte, kastdiepte, bedradingsafstand, bedrijfstemperatuurbereik en behuizingsomstandigheden. De geselecteerde meter moet passen in de geplande paneelindeling zonder interferentie met aangrenzende stroomonderbrekers of andere componenten.

Voor projecten waarbij meerdere meetpunten betrokken zijn, kan een consistent montageformaat ook het paneelontwerp, de montage en toekomstige vervanging vereenvoudigen.

De op rails gemonteerde instrumenten van Eton maken gebruik van een standaard DIN-railinstallatiestructuur. Kopers moeten nog steeds de afmetingen en montagedetails van het specifieke model bevestigen voordat ze een paneelindeling finaliseren.

Welke DIN-rail energiemeter is geschikt voor uw toepassing?

De volgende voorbeelden illustreren hoe toepassingsvereisten de productselectie beïnvloeden.

Deze voorbeelden zijn eerder uitgangspunten dan universele specificaties. De uiteindelijke selectie moet gebaseerd zijn op de elektrische tekeningen, belastingskarakteristieken, meetdoelstellingen en installatievereisten van het project.

Waarom Eton Electric overwegen voor de inkoop van energiemeters op DIN-rails?

Voor buitenlandse distributeurs, elektriciteitsbedrijven en fabrikanten van apparatuur is productselectie slechts een onderdeel van het inkoopproces. Consistente specificaties, beschikbaarheid van modellen, technische communicatie en coördinatie van herhaalorders zijn ook van belang.

Eton Electric levert op rails gemonteerde meetinstrumenten voor eenfasige en driefasige toepassingen. De productinformatie omvat modellen bedoeld voor energiemeting en bredere elektrische monitoring, waardoor klanten verschillende configuraties binnen dezelfde productcategorie kunnen vergelijken.

Voor B2B sourcing biedt Eton verschillende gesprekspunten tijdens het offertetraject:

• Productselectie:Identificeer geschikte modellen op basis van de voedingsspanning, het stroombereik, de bedradingsconfiguratie en de meetvereisten.

• Specificatie bevestiging:Controleer de technische parameters en installatiedetails van het voorgestelde model voordat u een bestelling plaatst.

• Bulkinkoop:Bespreek hoeveelheden, verpakking, leveringsregelingen en vereisten voor nabestellingen voor groothandels- of projectbestellingen.

• OEM/ODM-vereisten:Bevestig of modelspecifieke aanpassingen, labels of andere gevraagde regelingen beschikbaar zijn voor de beoogde bestelling.

• Technische ondersteuning:Verduidelijk de bedradings-, communicatie- en integratievereisten voordat het product in een groter elektrisch systeem wordt opgenomen.

Klanten kunnen Eton's beoordelenmeetinstrumenten op railsEncompleet assortimentom geschikte opties te identificeren.

Welke informatie moet u verstrekken bij het aanvragen van een offerte?

Een gedetailleerd onderzoek helpt onnodige uitwisselingen te verminderen en maakt het gemakkelijker om een ​​geschikte meter te identificeren.

Wanneer u contact opneemt met een leverancier, vermeld dan, indien beschikbaar, de volgende informatie:

1. Sollicitatie:Commercieel gebouw, fabriek, distributiepaneel, huurmeting of ander gebruik.

2. Voedingssysteem:Eenfasig of driefasig, nominale spanning, frequentie en bedradingsconfiguratie.

3. Huidige vereisten:Verwachte bedrijfsstroom en of directe aansluiting of een stroomtransformator vereist is.

4. Meetfuncties:Alleen energieverbruik of aanvullende parameters zoals spanning, stroom, vermogen en frequentie.

5. Communicatievereisten:Of monitoring op afstand, RS485- of Modbus-compatibiliteit nodig is.

6. Installatievereisten:Type DIN-rail, beschikbare ruimte en voorkeuren voor aansluitingen of bedrading.

7. Bestelgegevens:Geschatte hoeveelheid, bestemmingsmarkt, vereist leveringsschema en eventuele etiketterings- of aanpassingsvereisten.

Als u al over een technische specificatie, bedradingsschema of referentiemodel beschikt, voeg deze dan bij uw aanvraag. Dit biedt een betrouwbaardere basis voor de productkeuze dan het alleen op naam aanvragen van een meter.

Bezoek Eton Electric's om de beschikbaarheid van modellen, technische specificaties of bulkaankopen te besprekenOnderzoekspagina verzendenen dien uw projectvereisten in.

Het kiezen van de juiste DIN-rail energiemeter begint met een duidelijk inzicht in het elektrische systeem en de informatie die moet worden gemeten. Door de leveringsconfiguratie, het huidige bereik, de nauwkeurigheidseisen, de communicatiefuncties en de installatievoorwaarden te bevestigen voordat ze bestellen, kunnen commerciële en industriële klanten selectiefouten verminderen en de inkoop efficiënter maken.
