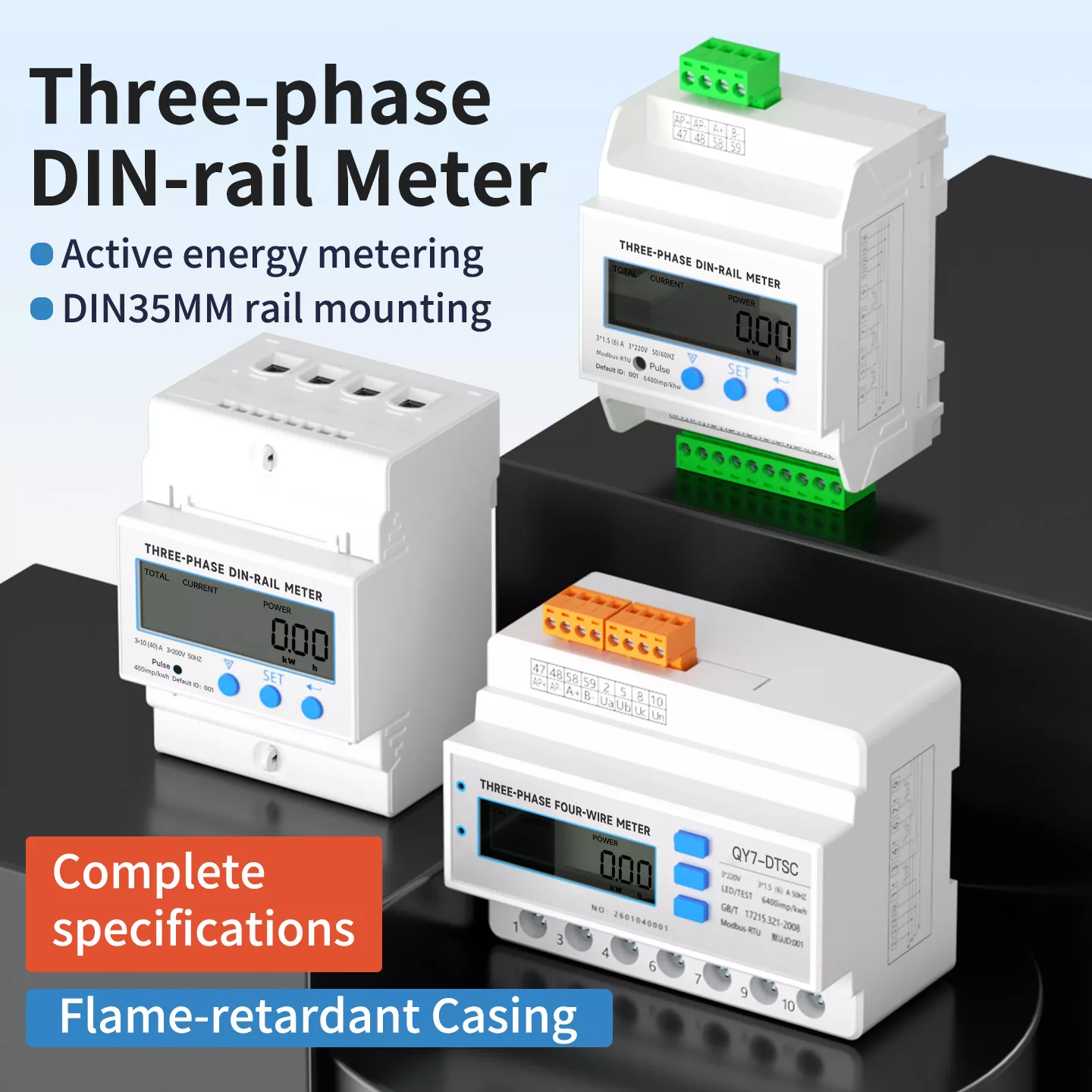

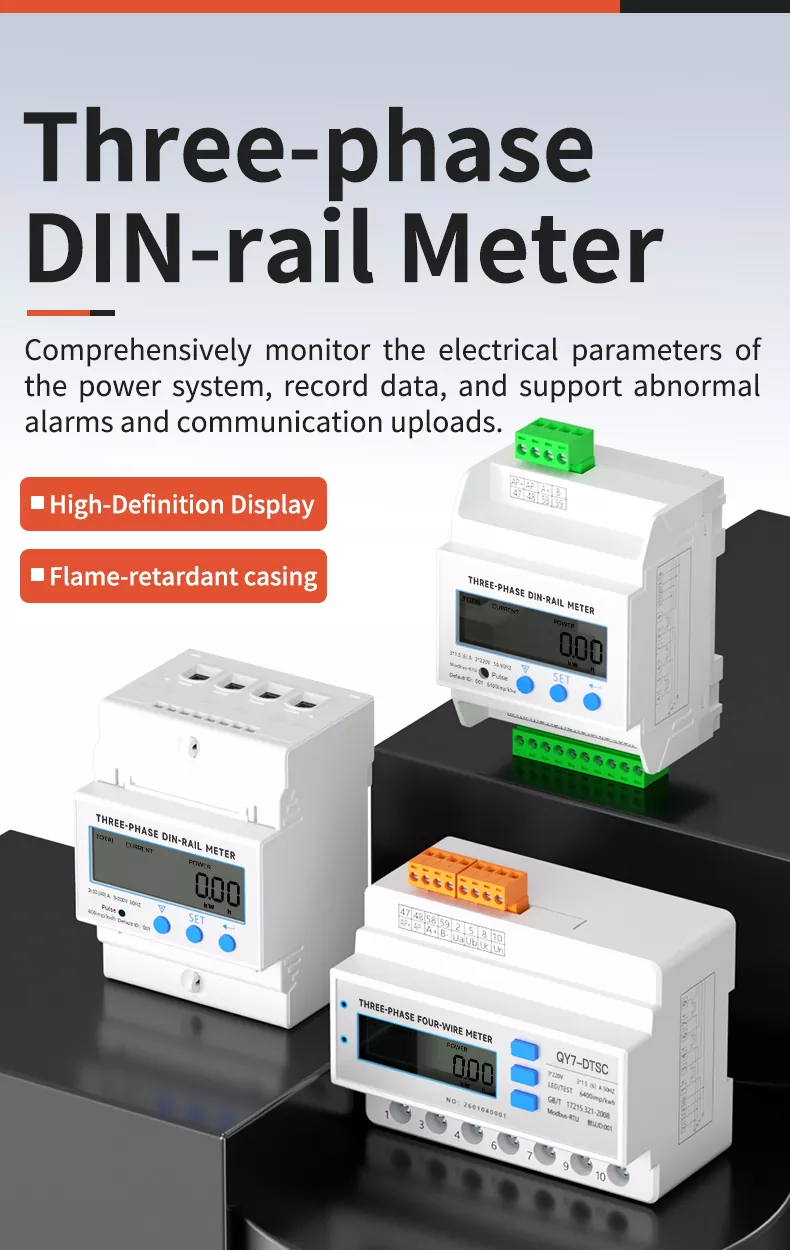

Driefasige 4p Din Rail-transformator multifunctionele meter

Onze driefasige 4P DIN-railtransformator multifunctionele meter is een intelligente energiemeter met hoge precisie, ontworpen voor uitgebreide monitoring van de elektrische parameters van het energiesysteem. Het ondersteunt realtime gegevensregistratie, abnormale alarmmeldingen en Modbus RTU-communicatie-uploads. Door gebruik te maken van geïntegreerde schakelingen en SMT-chiptechnologie, zorgt het voor nauwkeurige metingen met een nauwkeurigheid van 0,5 niveau. De vlamvertragende ABS-behuizing is zuur- en alkalibestendig, oliebestendig en gaat lang mee. Het wordt veel gebruikt in industriële automatisering, stroomdistributie, energiebeheer en andere scenario's en biedt betrouwbare gegevensondersteuning voor een veilige en efficiënte stroomvoorziening.

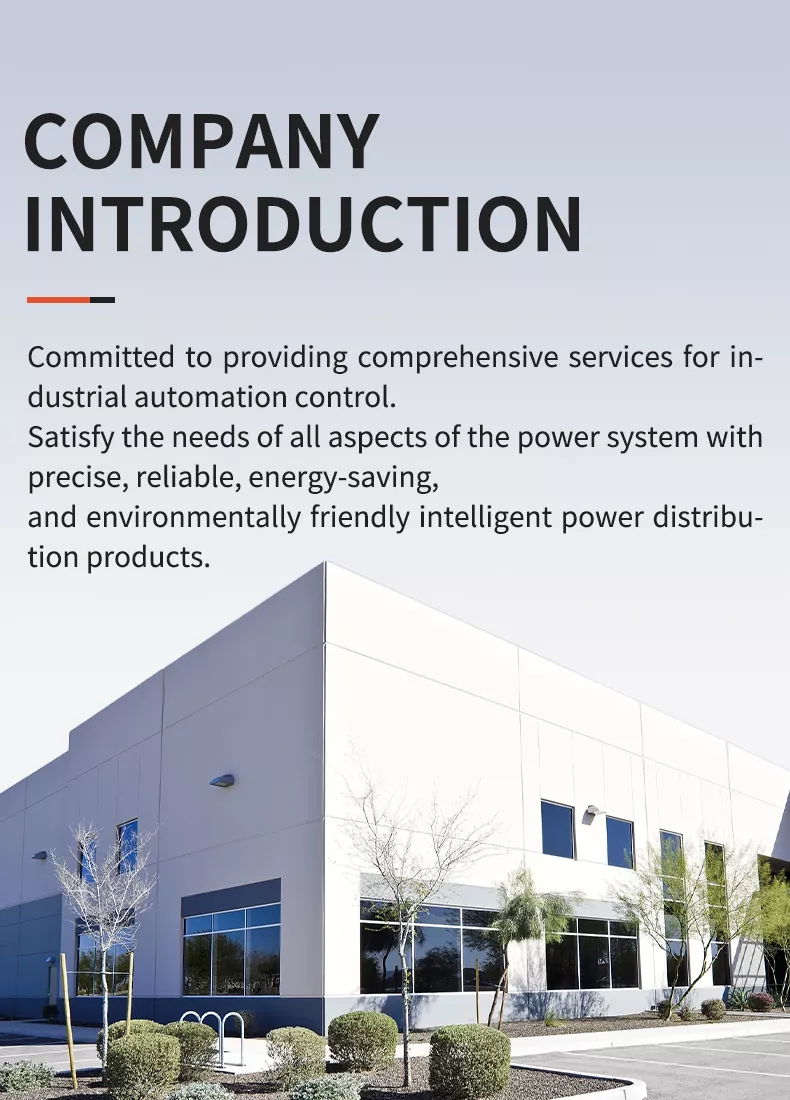

BEDRIJFSINTRODUCTIE

Toegewijd aan het leveren van uitgebreide diensten voor industriële automatiseringsbesturing. Voldoe aan de behoeften van alle aspecten van het energiesysteem met nauwkeurige, betrouwbare, energiebesparende en milieuvriendelijke intelligente stroomdistributieproducten. We houden ons aan strenge kwaliteitscontroles, van R&D tot productie, om ervoor te zorgen dat elk product aan de internationale normen voldoet, en streven ernaar een vertrouwde partner te zijn voor wereldwijde klanten in de sector van elektrische meetapparatuur.

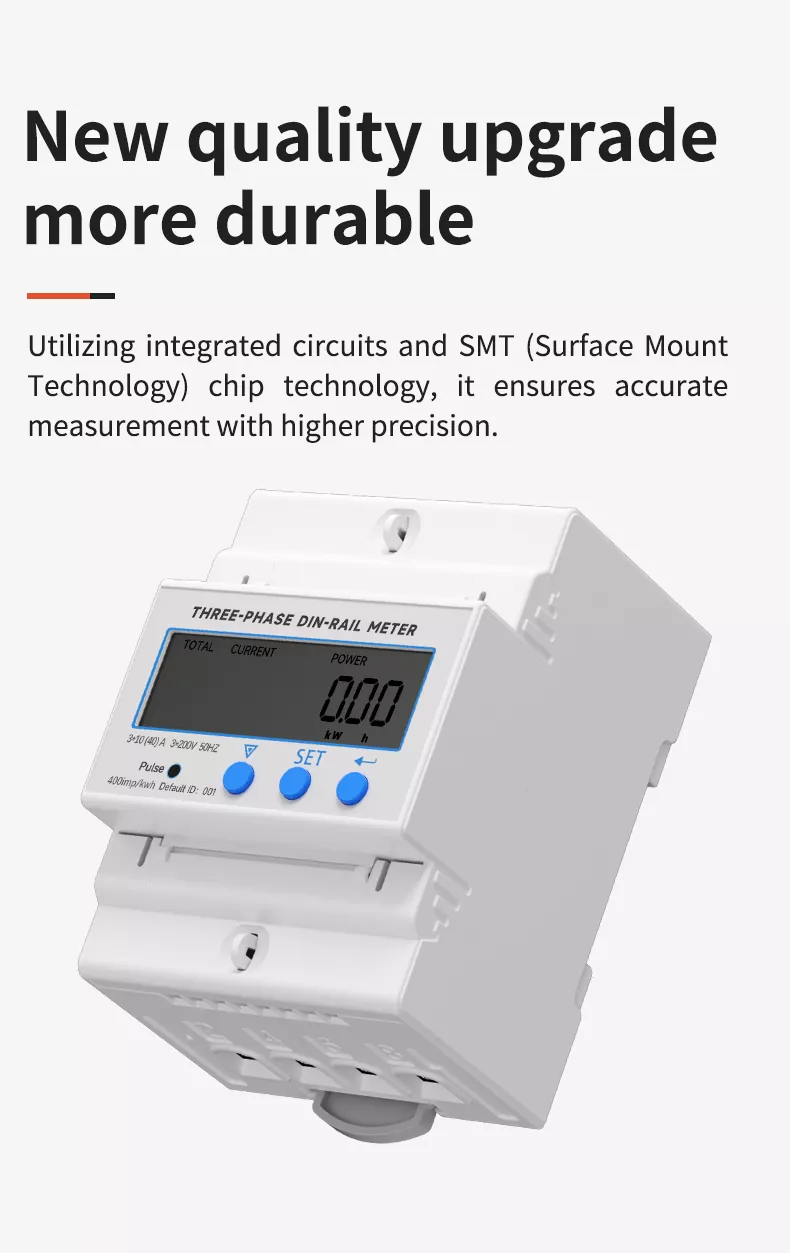

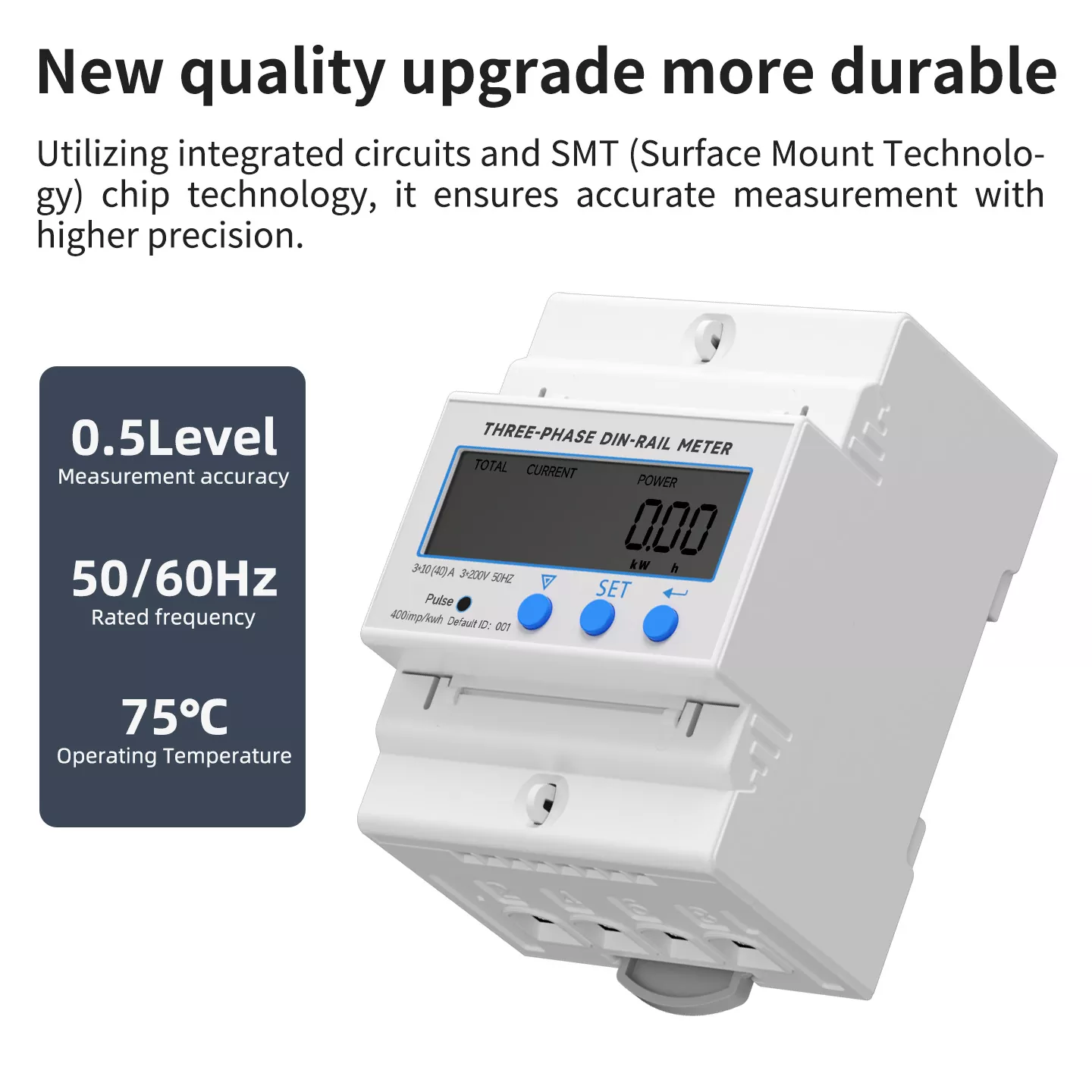

NIEUWE KWALITEITSUPGRADE EN DUURZAMER

Onze driefasige DIN-railmeter heeft een volledige kwaliteitsupgrade ondergaan. We maken gebruik van geïntegreerde schakelingen en SMT-chiptechnologie om een ​​hogere meetprecisie en stabiliteit te garanderen. De schaal is gemaakt van hoogwaardig vlamvertragend ABS-materiaal, dat zuur- en alkalibestendig, oliebestendig, anti-aging en schokbestendig is. Elk product ondergaat een strenge verouderingstest, nauwkeurigheidskalibratie en is bestand tegen spanningstests voordat het de fabriek verlaat. Het kan lange tijd stabiel functioneren in zware industriële omgevingen, met betere veiligheidsprestaties en een langere levensduur.

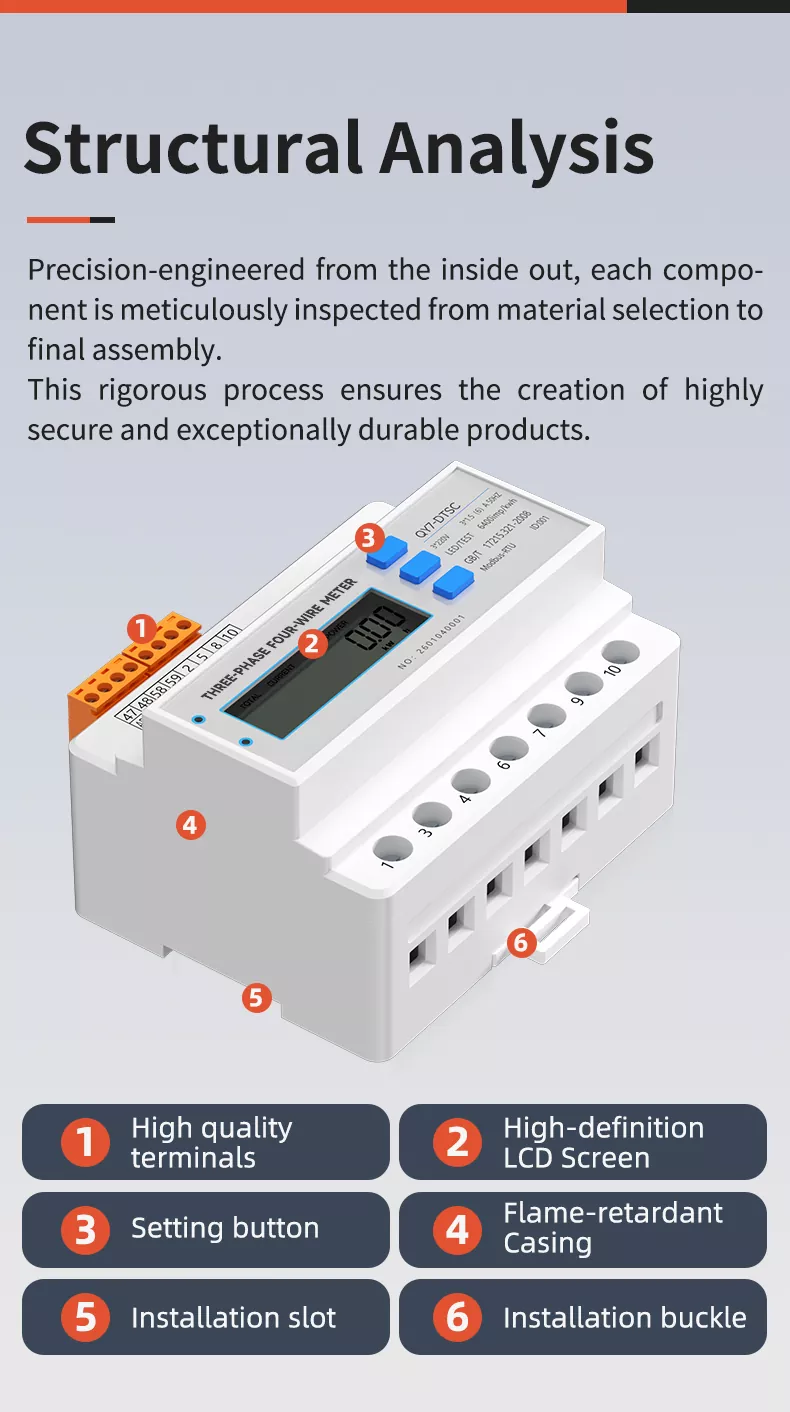

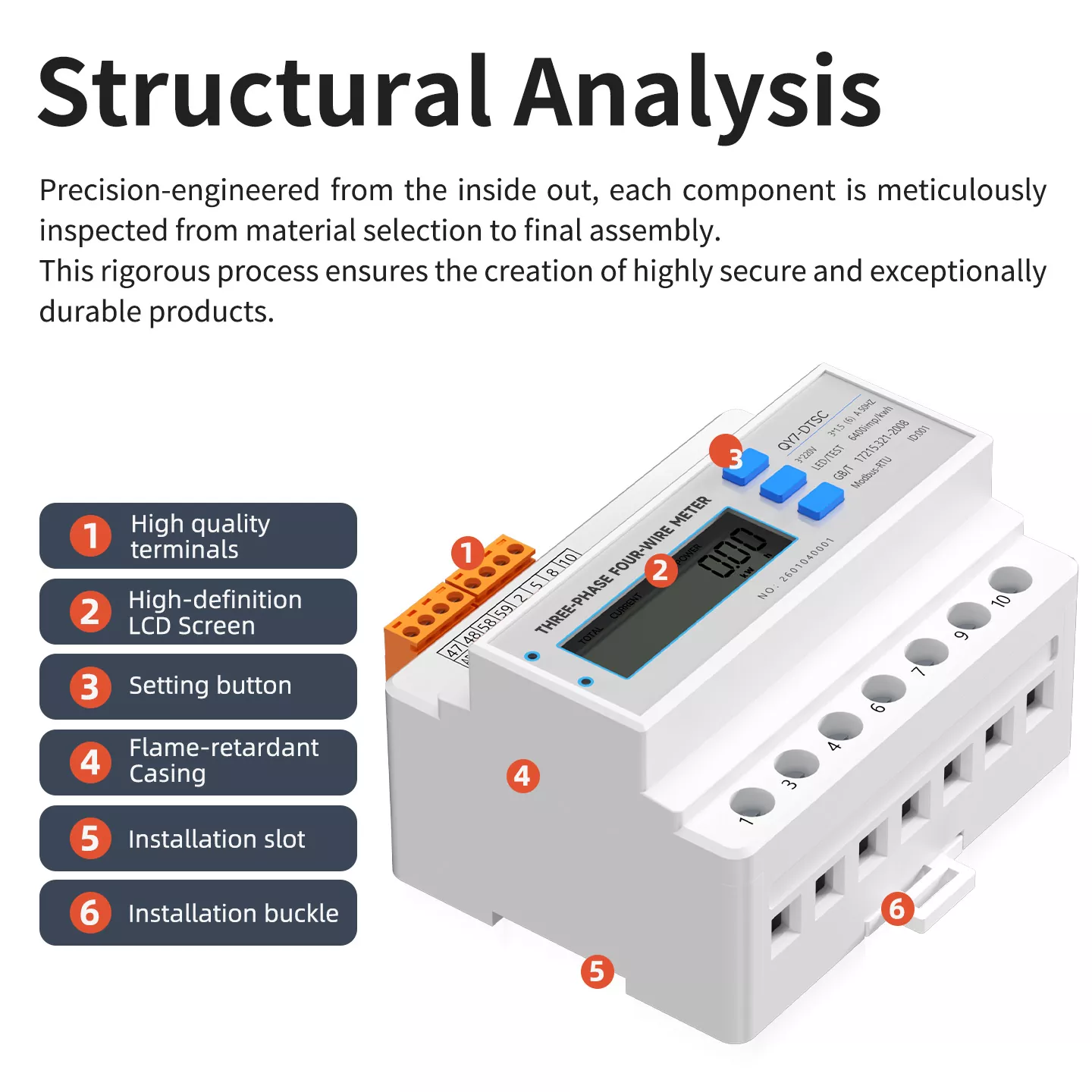

STRUCTURELE ANALYSE

De meter heeft een compacte en wetenschappelijke structuur, inclusief 6 kerncomponenten:

1. HOGE KWALITEITSAANSLUITINGEN: Gemaakt van koper met een hoge geleidbaarheid, wat zorgt voor een snelle output en weinig verlies, met een sterke weerstand tegen overbelasting.

2. LCD-SCHERM MET HOGE DEFINITIE: 178° volledig gezichtsveld, display met grote karakters, geen blinde vlekken bij het lezen, duidelijke gegevenspresentatie.

3. INSTELLINGSKNOPPEN: Gevoelig en responsief, eenvoudig te bedienen, ondersteunt parameterinstelling en gegevensquery.

4. VLAMVERTRAGENDE BEHUIZING: technisch plastic met hoge sterkte, anti-veroudering, corrosiebestendig en biedt betrouwbare veiligheidsbescherming.

5. INSTALLATIESLEUF: Standaard DIN35mm-railontwerp, compatibel met verschillende verdeelkasten, eenvoudig voor snelle installatie.

6. INSTALLATIEGESP: Stevig en stabiel, zodat de meter stevig op de geleiderail is bevestigd en niet gemakkelijk losraakt door trillingen.

HOGE PRECISIE METING & STABIELE PRESTATIES

Onze meter maakt gebruik van geavanceerde geïntegreerde schakelingen en SMT-chiptechnologie, met een meetnauwkeurigheid van 0,5 niveau, die nauwkeurig spanning, stroom, vermogen, energie en andere elektrische parameters kan meten. De kern met hoge permeabiliteit en de nauwkeurige wikkeltechnologie zorgen voor een laag vermogensverlies en een sterk anti-interferentievermogen. Het kan een stabiele gegevensuitvoer handhaven, zelfs in complexe elektromagnetische omgevingen, en voldoet volledig aan de industriële meet- en meetvereisten. De schaal is stevig en schokbestendig, met een fijne oppervlaktebehandeling, glad en braamvrij, wat een mooi en elegant uiterlijk geeft.

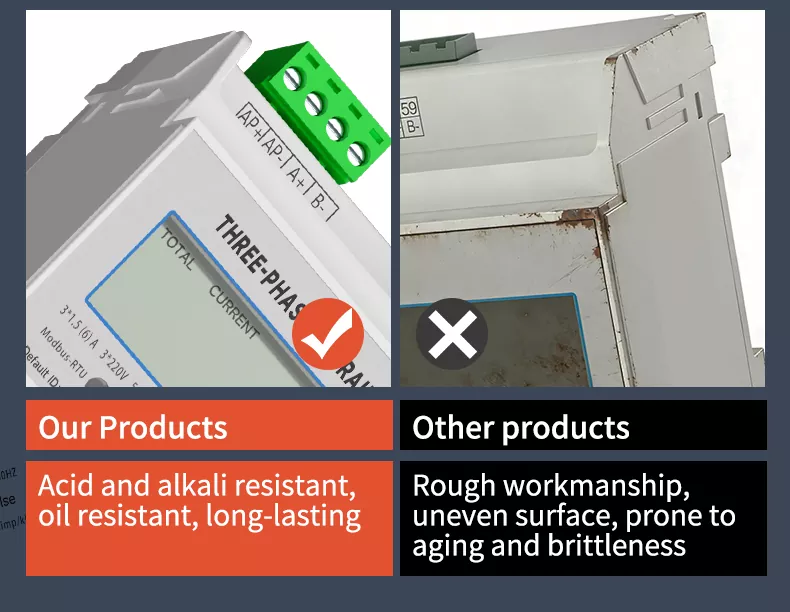

ONZE PRODUCTEN VS. ANDERE PRODUCTEN

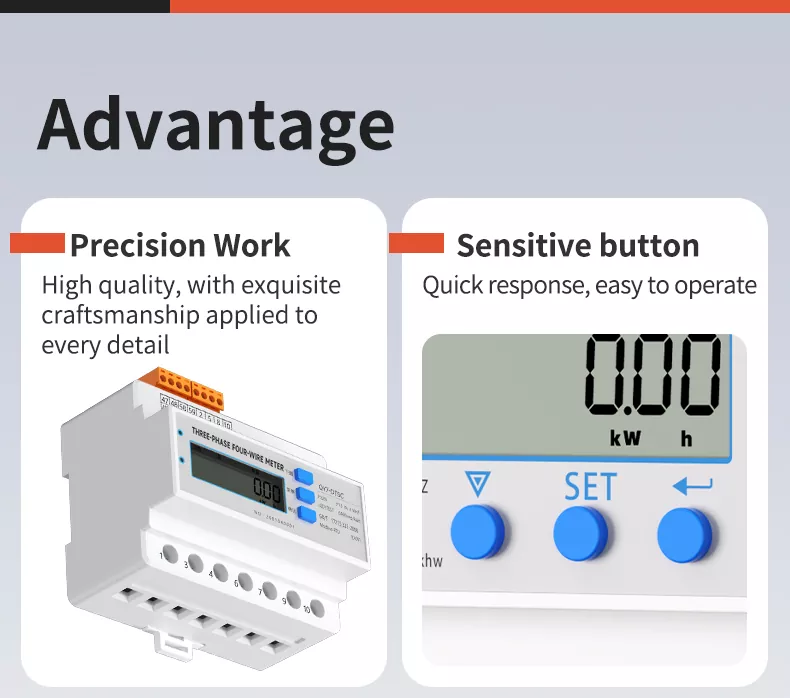

KERN VOORDEEL

HOGE PRECISIE: meetnauwkeurigheid van 0,5 niveau, waardoor nauwkeurige energiemeting en gegevensmonitoring worden gegarandeerd.

VLAMVERTRAGENDE BEHUIZING: ABS-materiaal met hoge sterkte, voorkomt effectief branden veroorzaakt door kortsluiting en overbelasting.

EENVOUDIGE INSTALLATIE: DIN35mm standaard railmontage, eenvoudige "top in, bottom out" bedrading, snelle implementatie.

STERKE COMPATIBILITEIT: Ondersteunt zowel directe als transformatorverbindingen, compatibel met driefasige driedraads- en vierdraadssystemen.

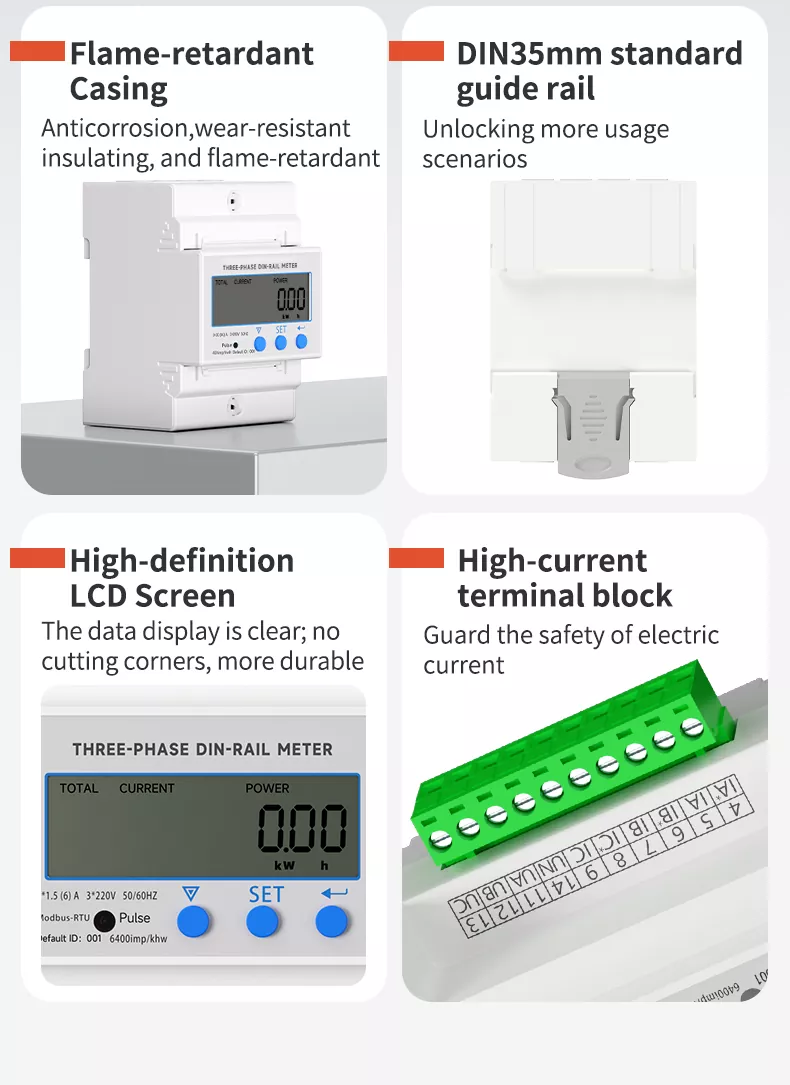

VIER KERNVERKOOPPUNTEN

• VLAMVERTRAGENDE BEHUIZING: Anticorrosief, slijtvast, isolerend en vlamvertragend, waardoor veilig gebruik op lange termijn wordt gegarandeerd.

• DIN35MM STANDAARD GELEIDERAIL: Ontgrendelt meer gebruiksscenario's, compatibel met diverse verdeelkasten en elektrische apparatuur.

• HIGH DEFINITION LCD-SCHERM: 178° volledig gezichtsveld, duidelijke gegevensweergave, geen blinde leeshoeken.

• HOGE STROOMAANSLUITBLOK: Gemaakt van koper met een hoge geleidbaarheid, dat de veiligheid van elektrische stroom bewaakt, met weinig verlies en snelle output.

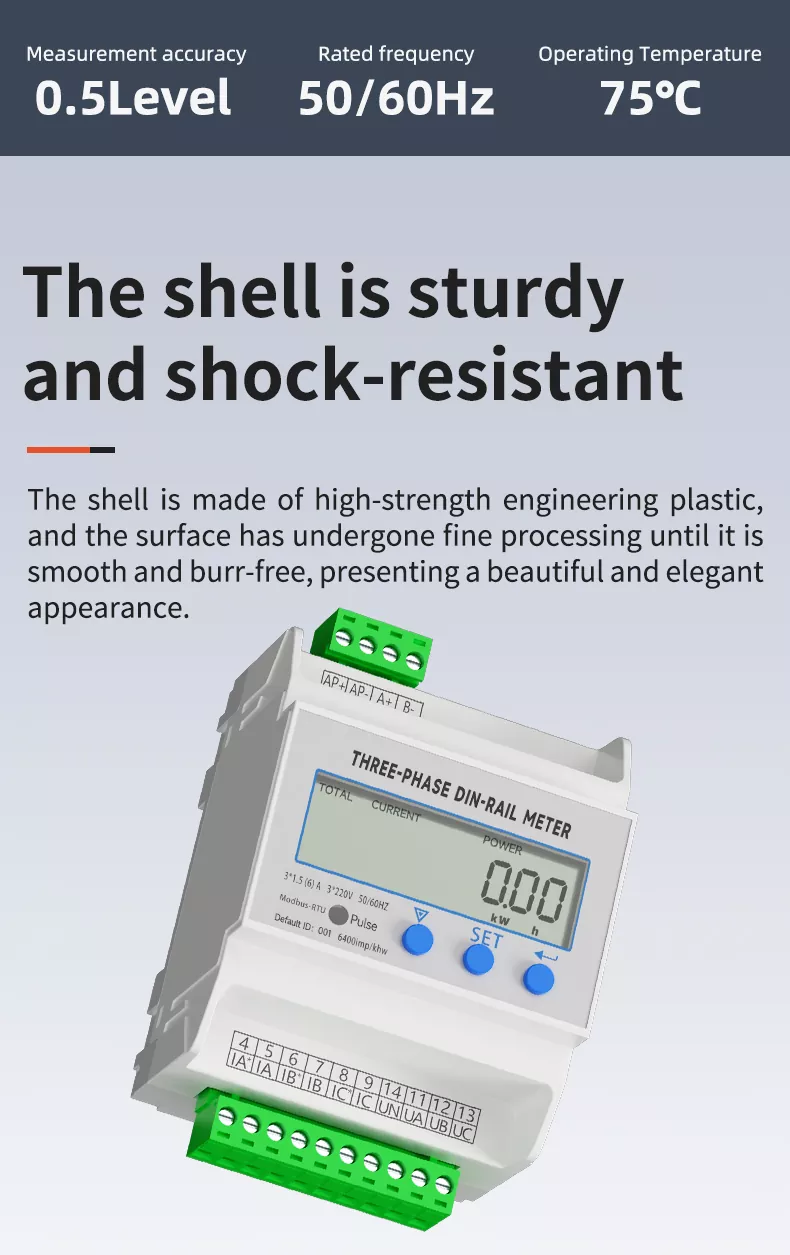

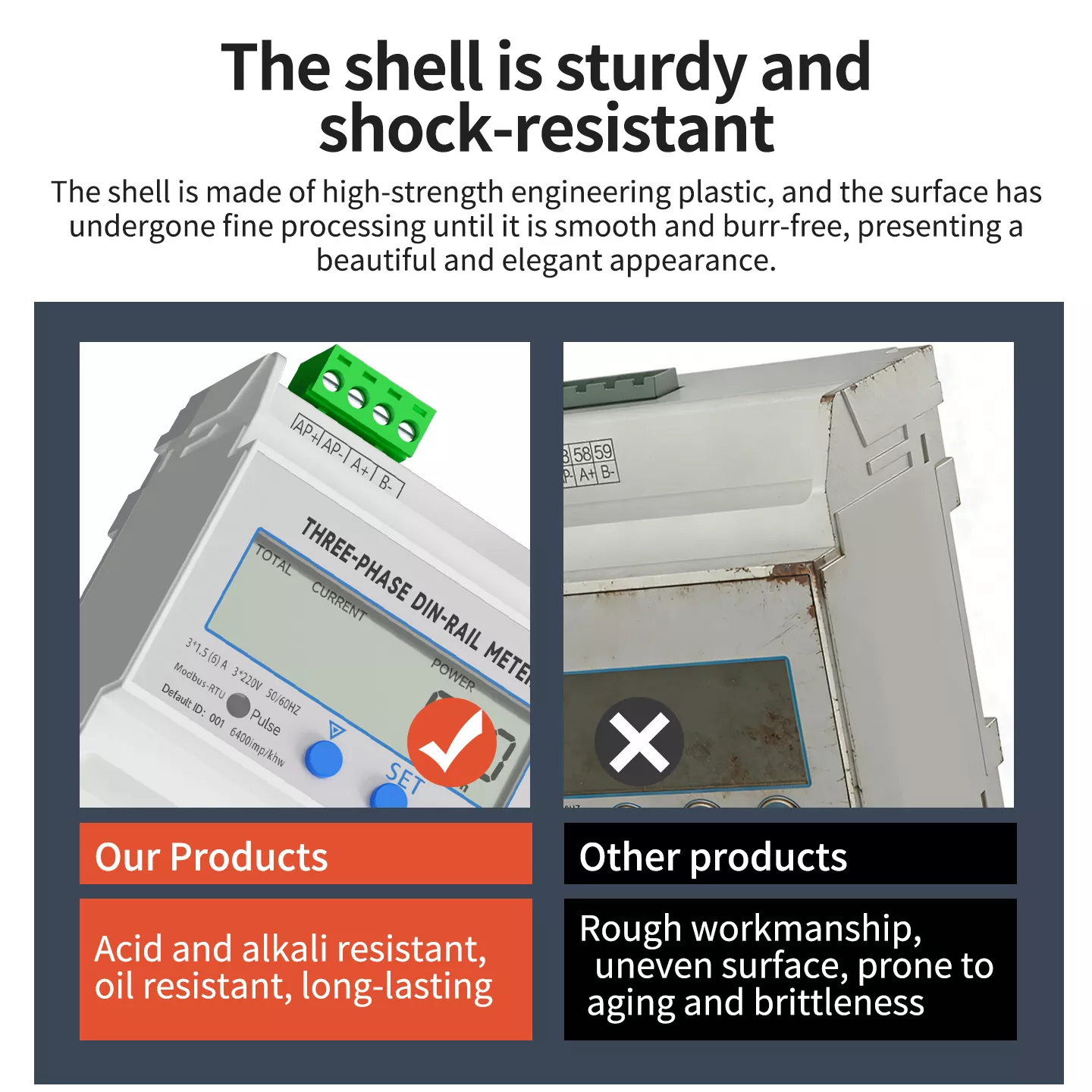

DE SCHAAL IS STEVIG EN SCHOKBESTENDIG

De schaal is gemaakt van hoogwaardig technisch plastic en het oppervlak heeft een fijne bewerking ondergaan totdat het glad en braamvrij is, wat een mooi en elegant uiterlijk oplevert. Het heeft een uitstekende schok- en compressieweerstand, is bestand tegen dagelijkse botsingen en mechanische trillingen en zal niet vervormen of beschadigen. Het materiaal is anti-corrosie en anti-veroudering, geschikt voor langdurig stabiel gebruik in diverse complexe industriële omgevingen, met een bedrijfstemperatuurbereik van 20~70°C (verbeterde modellen tot 75°C).

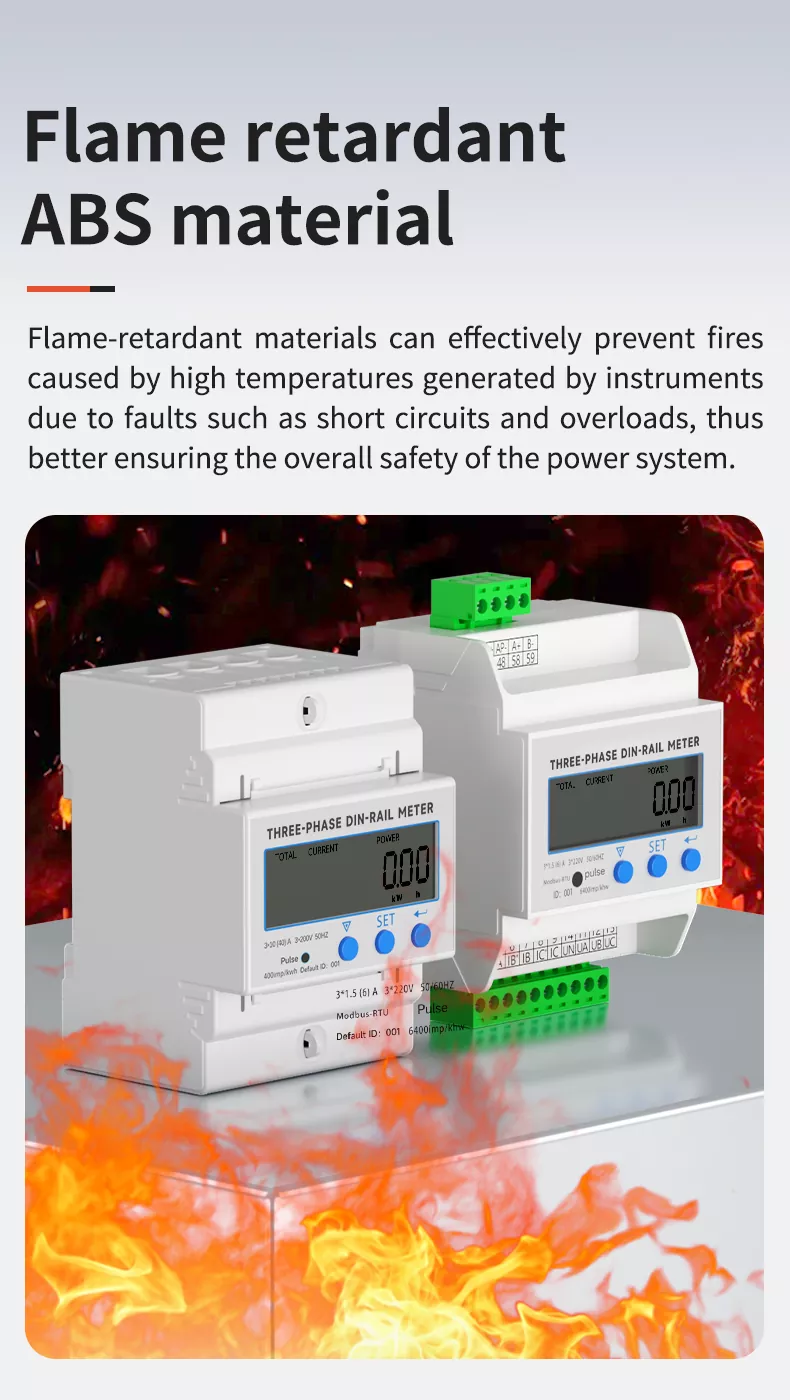

VLAMVERTRAGEND ABS-MATERIAAL

De schaal is gemaakt van hoogwaardig vlamvertragend ABS-kunststof met uitstekende vlamvertragende en isolerende eigenschappen. Het kan de verbranding effectief remmen en brand voorkomen die wordt veroorzaakt door hoge temperaturen die worden gegenereerd door instrumenten als gevolg van fouten zoals kortsluiting en overbelasting, waardoor de algehele veiligheid van het energiesysteem beter wordt gegarandeerd. Het materiaal is ook zuur- en alkalibestendig, oliebestendig en anti-veroudering, met een lange levensduur.

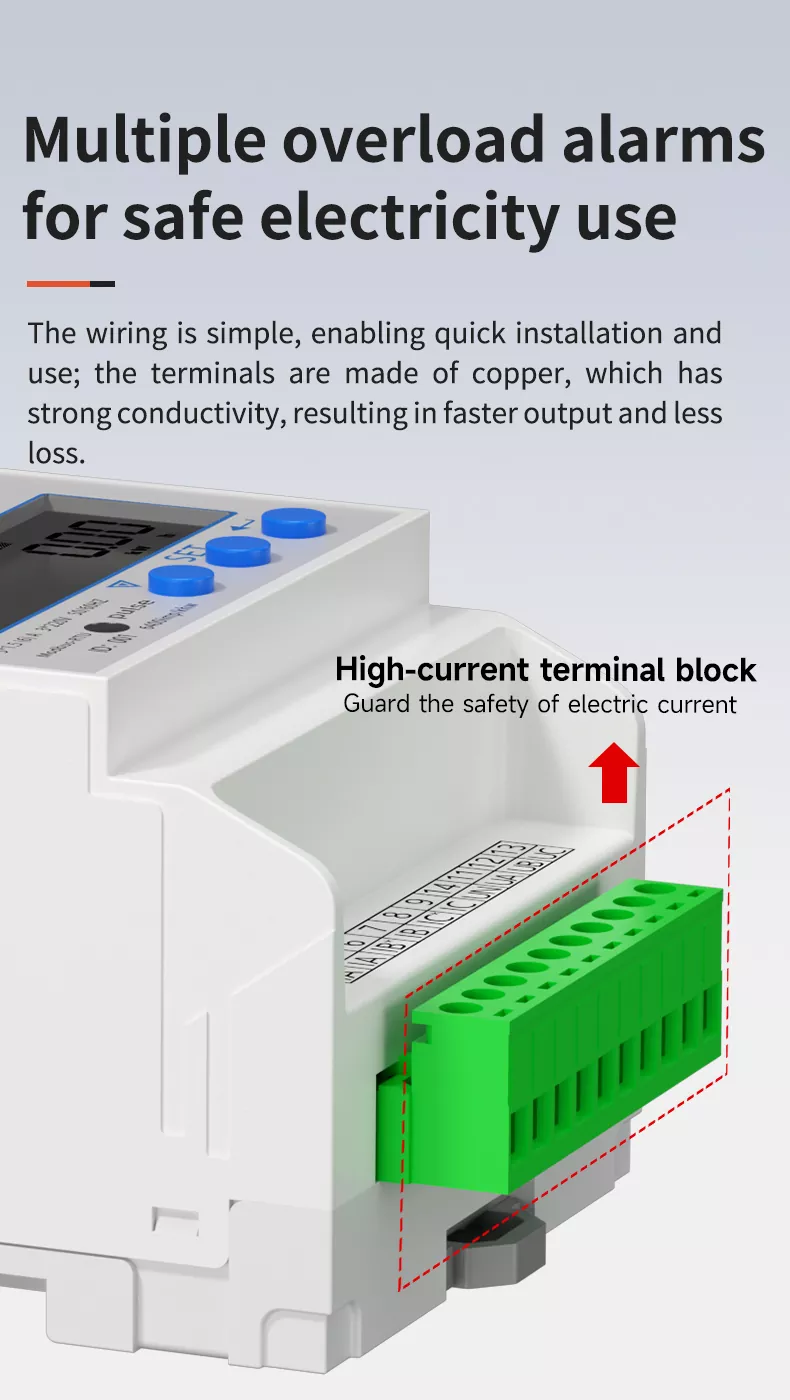

MEERDERE OVERBELASTINGSALARMEN VOOR VEILIG ELEKTRICITEITSGEBRUIK

De bedrading is eenvoudig, waardoor een snelle installatie en gebruik mogelijk is; de aansluitingen zijn gemaakt van koper, dat een sterke geleidbaarheid heeft, wat resulteert in een snellere output en minder verlies. De meter is uitgerust met meerdere overbelastingsalarmfuncties, die op tijd een alarm kunnen activeren wanneer de stroom of het vermogen de ingestelde drempel overschrijdt, waardoor gebruikers eraan worden herinnerd maatregelen te nemen om schade aan apparatuur en veiligheidsongevallen veroorzaakt door overbelasting te voorkomen, waardoor de veiligheid van het elektriciteitsverbruik effectief wordt bewaakt.

EENVOUDIG TE INSTALLEREN EN BEVEILIGDE BEDRADING

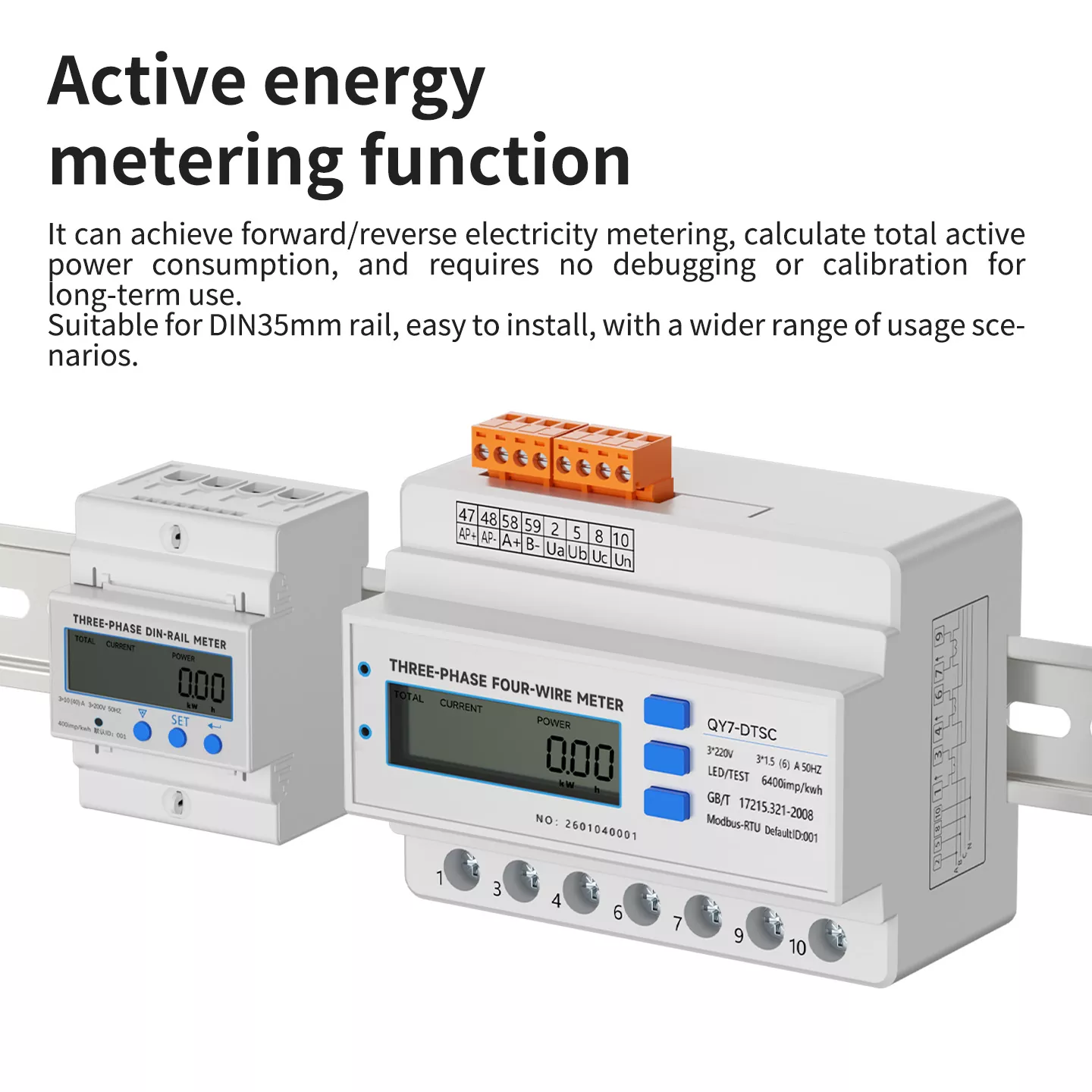

De meter is geschikt voor standaard DIN35 mm-geleiderails, met eenvoudige installatie en demontage, geen ingewikkeld gereedschap nodig. De "top-in, bottom-out"-bedradingsmethode is duidelijk en intuïtief, met duidelijke klemmarkering, waardoor verkeerde bedrading effectief kan worden voorkomen. De koperen aansluitingen met hoge stroomsterkte zijn stevig en betrouwbaar en raken niet gemakkelijk los bij langdurige trillingen, waardoor een veilige en stabiele werking wordt gegarandeerd. Het kan voorwaartse/achterwaartse elektriciteitsmeting realiseren, het totale actieve energieverbruik berekenen en vereist geen debuggen of kalibratie voor langdurig gebruik.

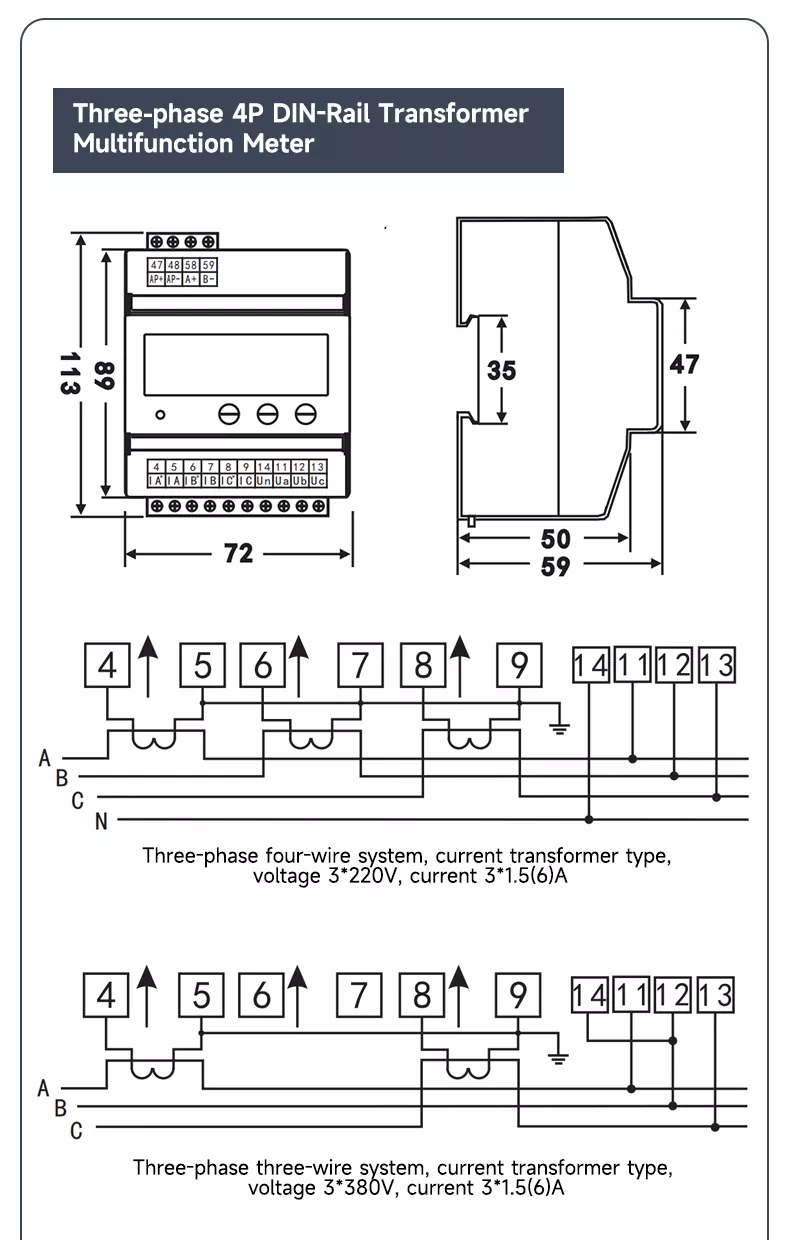

PRODUCTAFMETINGEN (SPECIFIEK 4P-MODEL)

• ALGEMENE AFMETINGEN: 72 mm (B) × 89 mm (H) × 59 mm (D)

• MONTAGEAFMETINGEN: Compatibel met standaard DIN35 mm geleiderail

• KLEMMEN LAY-OUT: 13 klemmen voor stroom-/spanningsingang en communicatie

• ALTERNATIEVE 4P DIRECT TYPE AFMETINGEN: 72 mm (B) × 66 mm (H) × 65 mm (D)

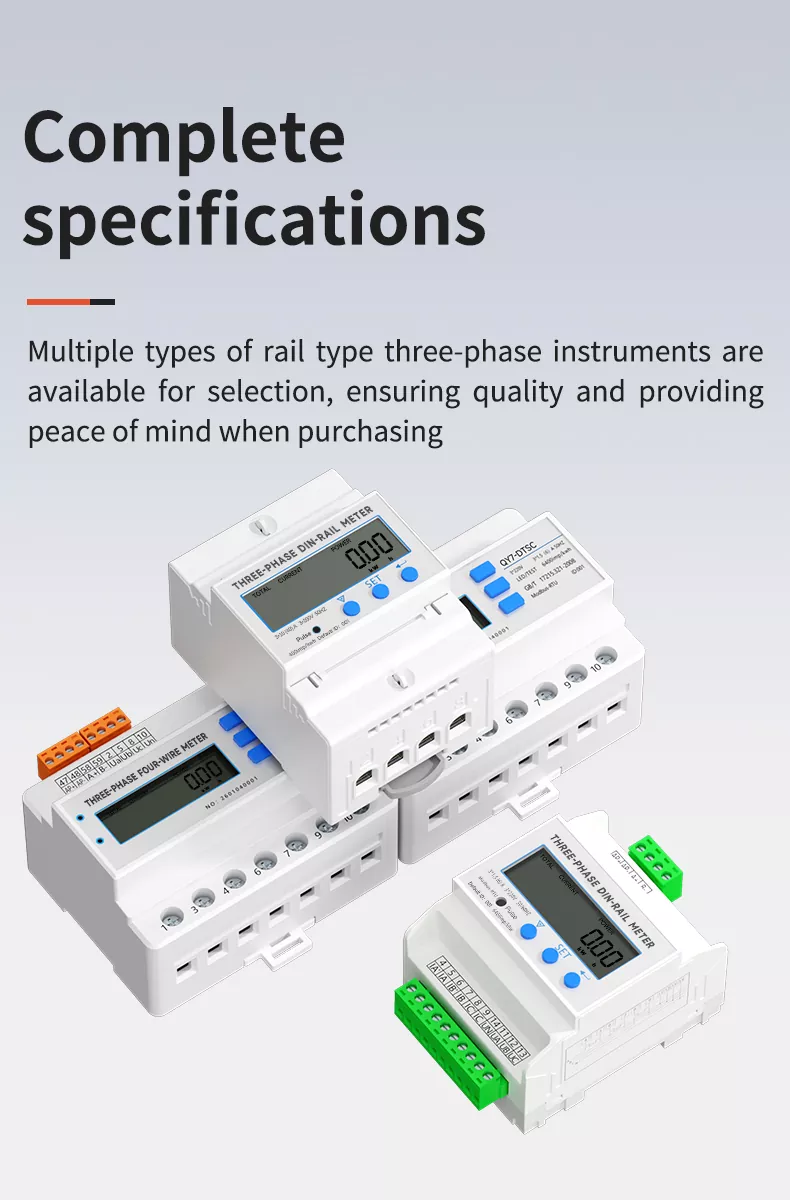

VOLLEDIGE SPECIFICATIES

Wij bieden een volledig assortiment driefasige DIN-railmetermodellen, inclusief direct type en transformatortype, 4P en andere specificaties, om aan de behoeften van verschillende werkomstandigheden te voldoen. Het product ondersteunt meerdere spannings- en stroomspecificaties, is compatibel met driefasige driedraads- en vierdraadssystemen en kan op grote schaal worden gebruikt in stroommonitoring, energiemeting, industriële automatisering en andere scenario's. Complete modellen, betrouwbare kwaliteit, gemoedsrust bij aankoop.

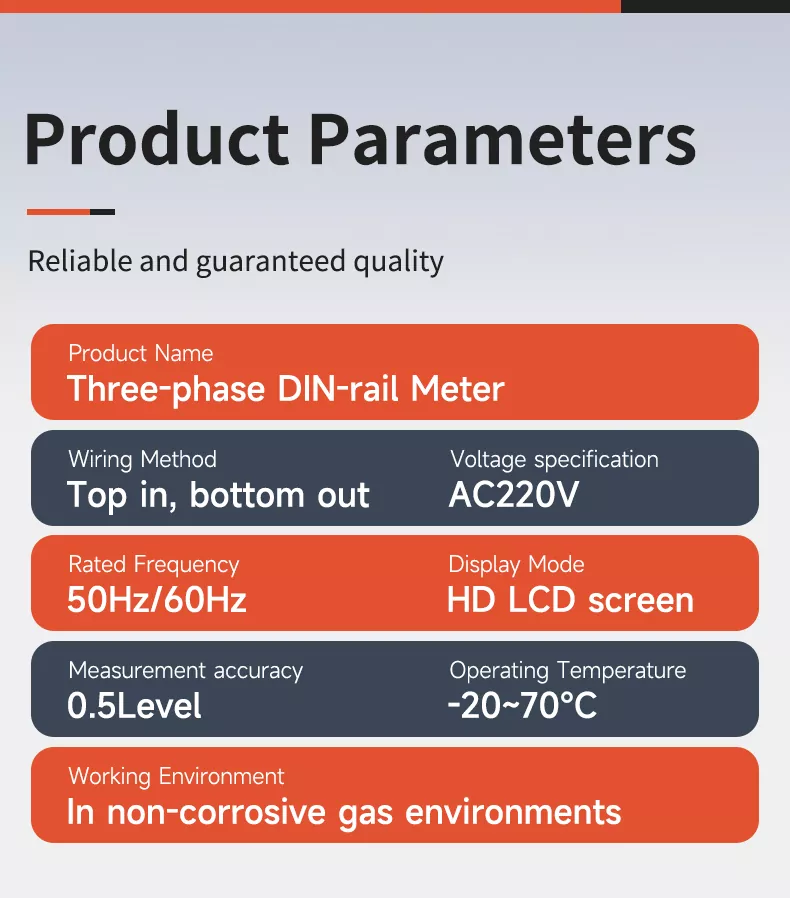

PRODUCTPARAMETERS

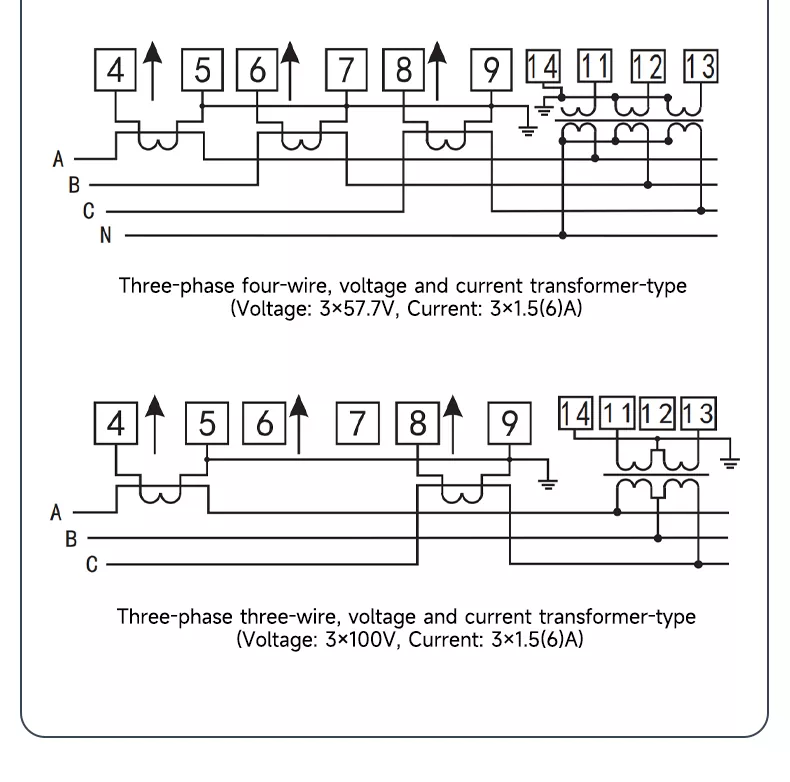

BEDRADINGSSCHEMA (SPECIFIEK 4P-MODEL)

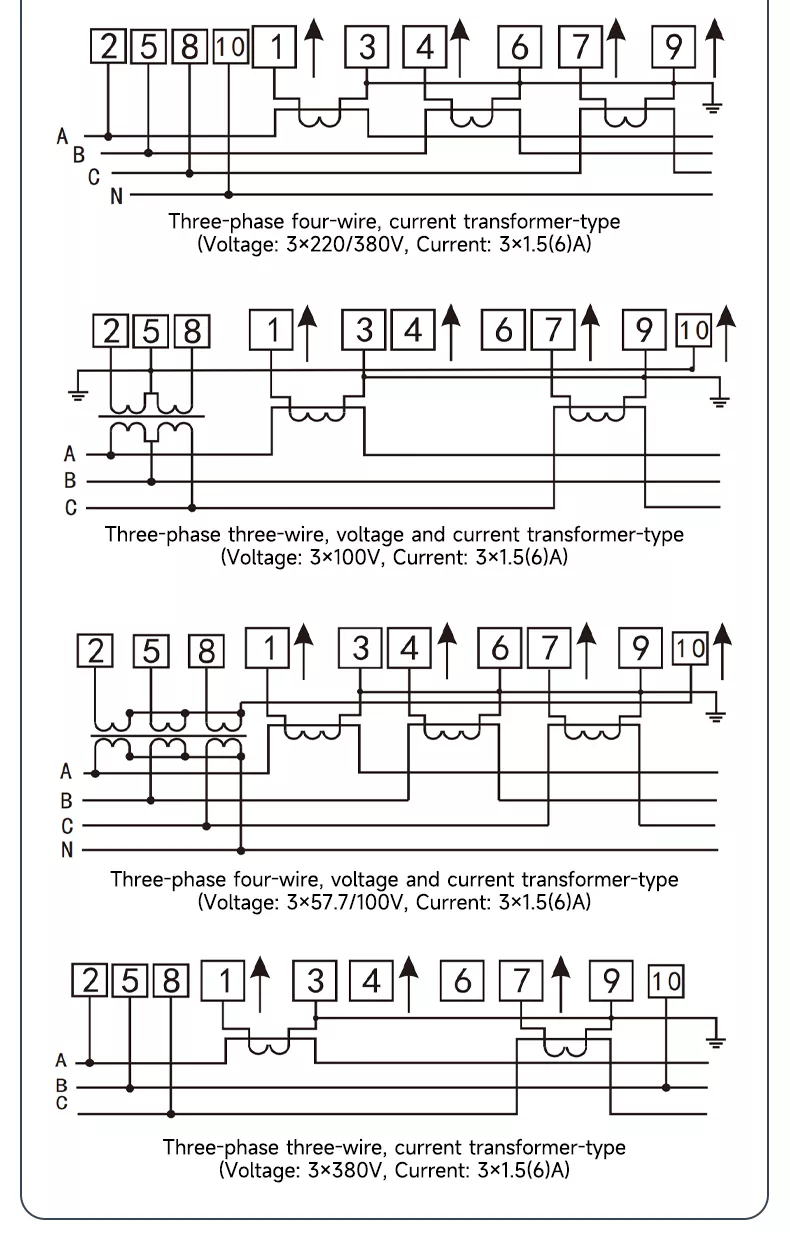

TRANSFORMATORTYPE BEDRADING

DRIEFASEN VIERDRAADSYSTEEM: SPANNING 3×220V, STROOM 3×1,5(6)A

DRIEFASEN DRIEDRAADSYSTEEM: SPANNING 3×380V, STROOM 3×1,5(6)A

DRIEFASE VIERDRAAD (SPANNING- EN STROOMTRANSFORMATOR): SPANNING 3×57,7V, STROOM 3×1,5(6)A

DRIEFASE DRIEDRAADS (SPANNING- EN STROOMTRANSFORMATOR): SPANNING 3×100V, STROOM 3×1,5(6)A

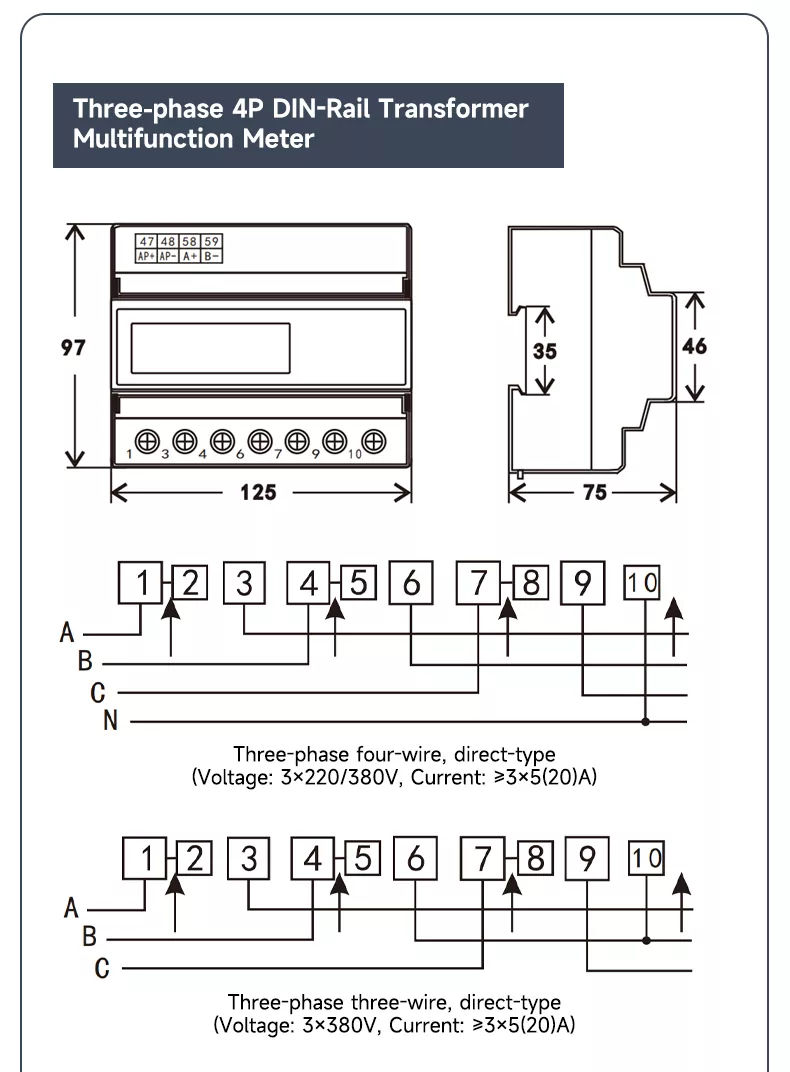

DIRECTE BEDRADING (TER REFERENTIE)

• DRIEFASE VIERDRAAD DIRECT TYPE: SPANNING 3×220/380V, STROOM ≥3×5(20)A

• DRIEFASEN DRIEDRAAD DIRECT TYPE: SPANNING 3×380V, STROOM ≥3×5(20)A

Duidelijke klemmarkering en gestandaardiseerde bedrading maken de installatie veiliger en efficiënter.

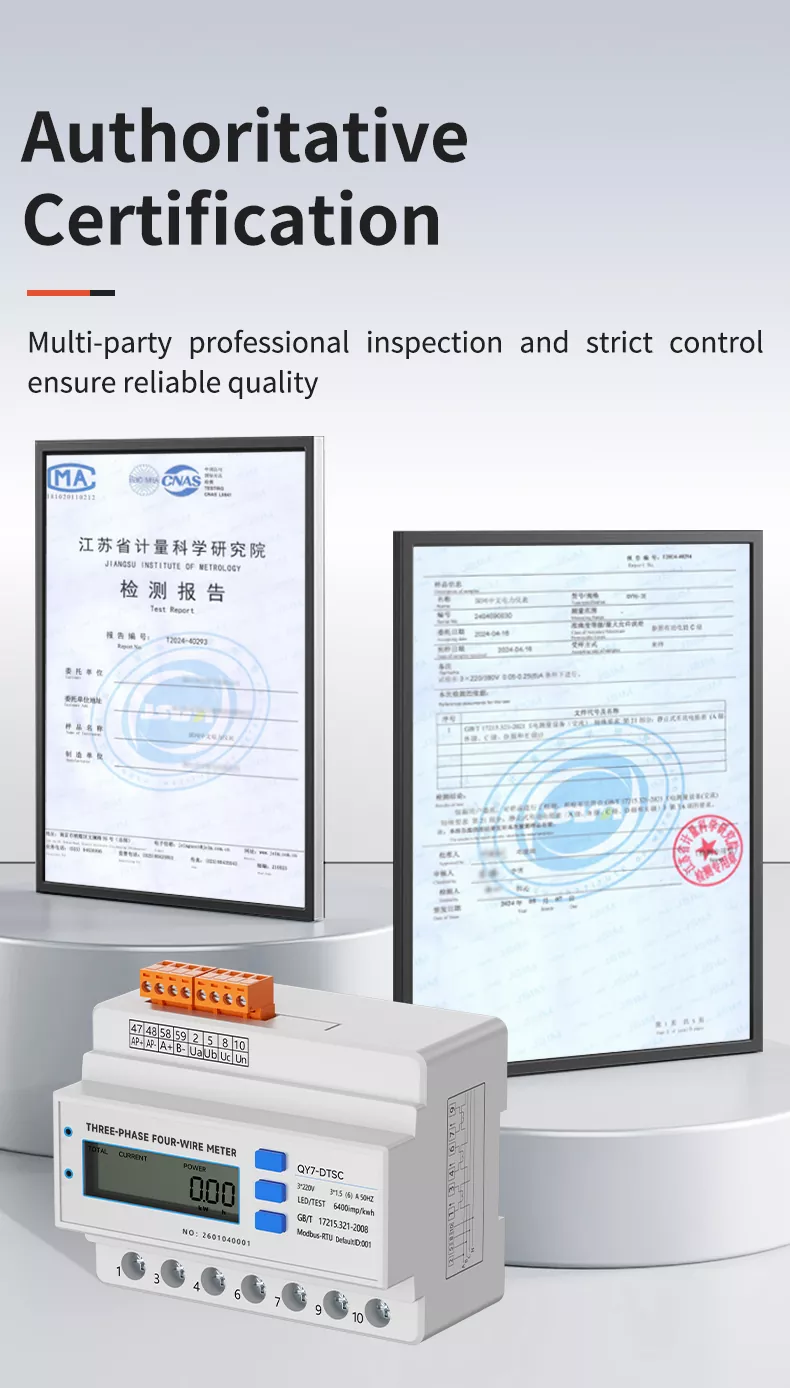

GEAUTORITEERDE CERTIFICERING

Onze driefasige DIN-railmeter heeft professionele laboratoriumtests en certificering doorstaan, in overeenstemming met nationale en internationale industrienormen. Het hele productieproces implementeert strikte kwaliteitscontrole, inclusief nauwkeurigheidskalibratie, bestand tegen spanningstests, verouderingstests en andere koppelingen, waardoor de nauwkeurigheid, veiligheid en stabiliteit van elk product wordt gegarandeerd. Gezaghebbende certificering biedt een sterke garantie voor bulkaankopen van wereldwijde klanten en samenwerking op lange termijn.

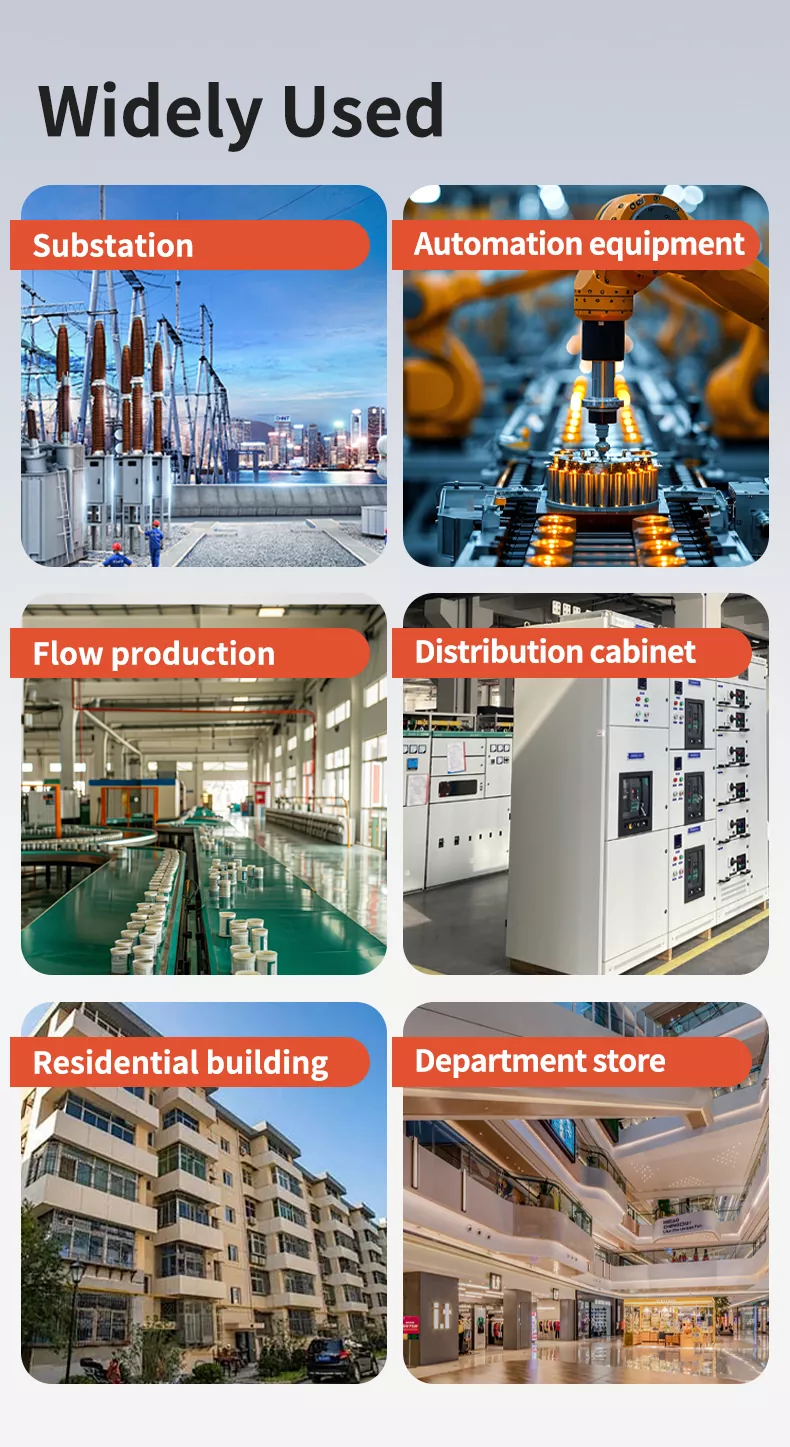

VEEL GEBRUIKT

Onze driefasige 4P DIN-railmeter wordt veel gebruikt in:

• SUBSTATION: Energiemonitoring en energiebeheer

• AUTOMATISERINGSAPPARATUUR: Industriële procescontrole en vermogensmeting

• FLOW PRODUCTION: monitoring en statistieken van het energieverbruik in de fabriek

• DISTRIBUTIEKAST: Parameterbewaking en bescherming van het stroomdistributiesysteem

• WOONGEBOUW: Slimme energiemeting en energiebeheer voor huishoudens

• WARENHUIS: Statistieken en analyses van het energieverbruik van commerciële gebouwen

Veelgestelde vragen (6 ITEMS)

1.WAT IS DE BELANGRIJKSTE FUNCTIE VAN DIT PRODUCT?

Het wordt voornamelijk gebruikt voor uitgebreide monitoring van elektrische parameters (spanning, stroom, vermogen, energie etc.), energiemeting, abnormaal alarm en communicatie-upload in driefasige stroomsystemen, geschikt voor industriële automatisering, stroomdistributie en energiebeheerscenario's.

2.WAT IS HET NAUWKEURIGHEIDSNIVEAU?

Het hanteert een hoge precisie van 0,5 niveau, die voldoet aan industriële metingen en wettelijke meetnormen, waardoor nauwkeurige gegevensverzameling en energiemeting worden gegarandeerd.

3. WELKE BEDRADINGSMETHODEN ONDERSTEUNT HET?

Het ondersteunt zowel directe aansluiting (voor lage stroom) als transformatoraansluiting (voor hoge stroom/spanning), compatibel met driefasige driedraads- en vierdraadssystemen, met flexibele bedradingsopties.

4.WAT IS DE KIJKHOEK VAN HET LCD-SCHERM?

Het scherm heeft een volledig gezichtsveld van 178°, waardoor gegevens vanuit elke hoek duidelijk kunnen worden gelezen, zonder blinde vlekken.

5. HEEFT HET EEN COMMUNICATIEFUNCTIE?

Ja, het ondersteunt het Modbus RTU-communicatieprotocol, dat gegevensupload en bewaking op afstand kan realiseren, geschikt voor intelligente energiebeheersystemen.

6. WAT IS HET BEDRIJFSTEMPERATUURBEREIK?

De standaard bedrijfstemperatuur is 20~70°C, en verbeterde modellen zijn bestand tegen temperaturen tot 75°C, geschikt voor diverse industriële omgevingen.
