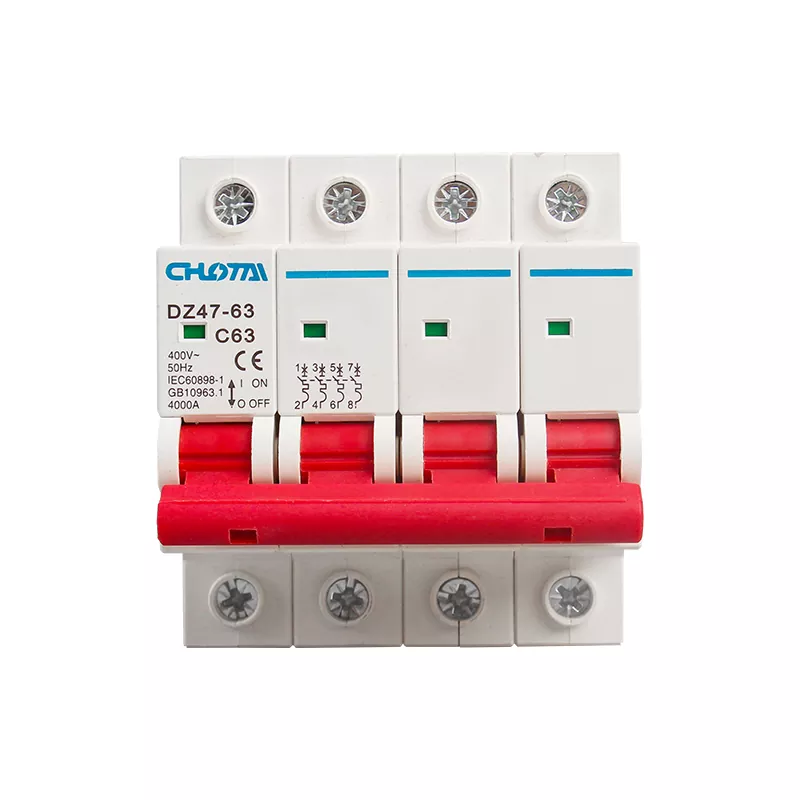

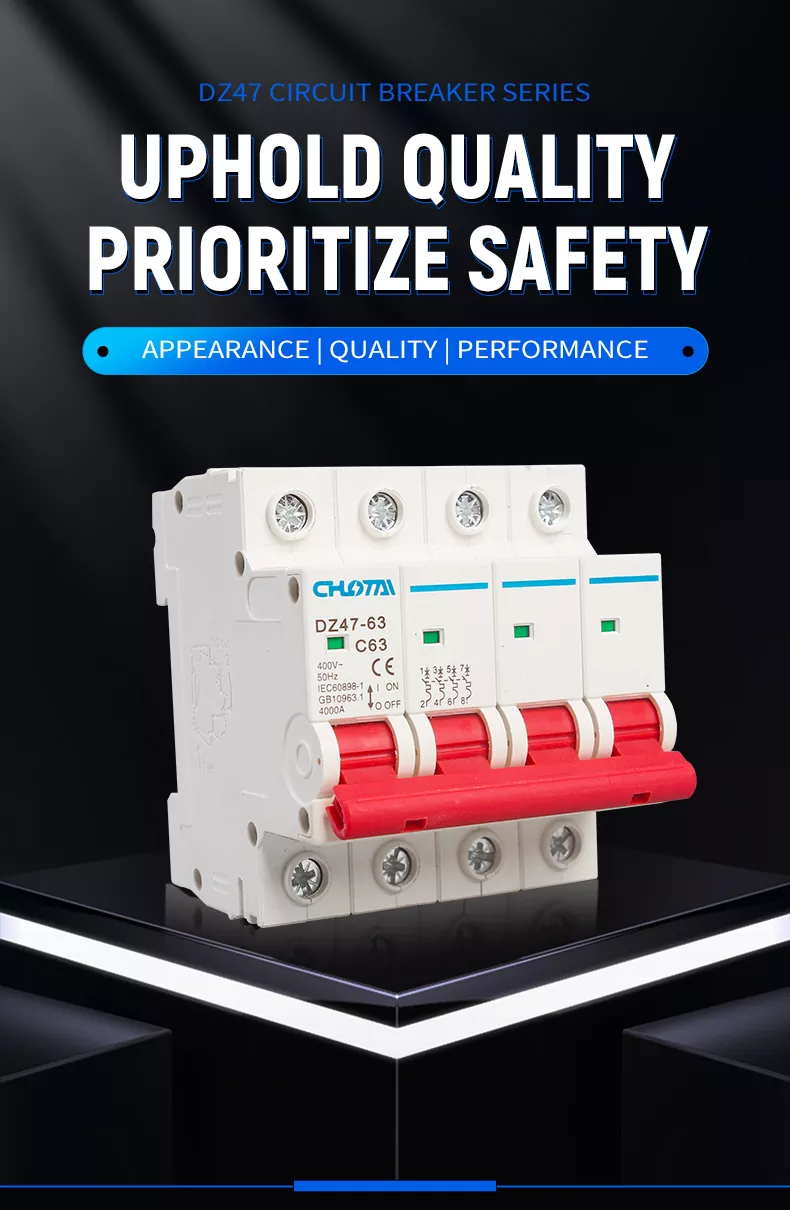

4P 63A DZ47 miniatuurstroomonderbreker

Onze 4P 63A DZ47 miniatuurstroomonderbreker is een krachtig circuitbeveiligingsapparaat speciaal voor 3-fasige 4-draads 400V voedingssystemen. Het schakelt automatisch uit om de stroom uit te schakelen in geval van overbelasting, kortsluiting of blikseminslag. effectief voorkomen van elektrische branden en schade aan apparatuur. Gemaakt met eersteklas vlamvertragend pc-materiaal en precisietechniek, heeft een gebruiksvriendelijk ontwerp, een lange levensduur en CE/CCC-certificering. Het is breed gebruikt in verdeelkasten, woongebouwen, industriële apparatuur en commerciële energiesystemen, waardoor veilige en betrouwbare stroomvoorziening.

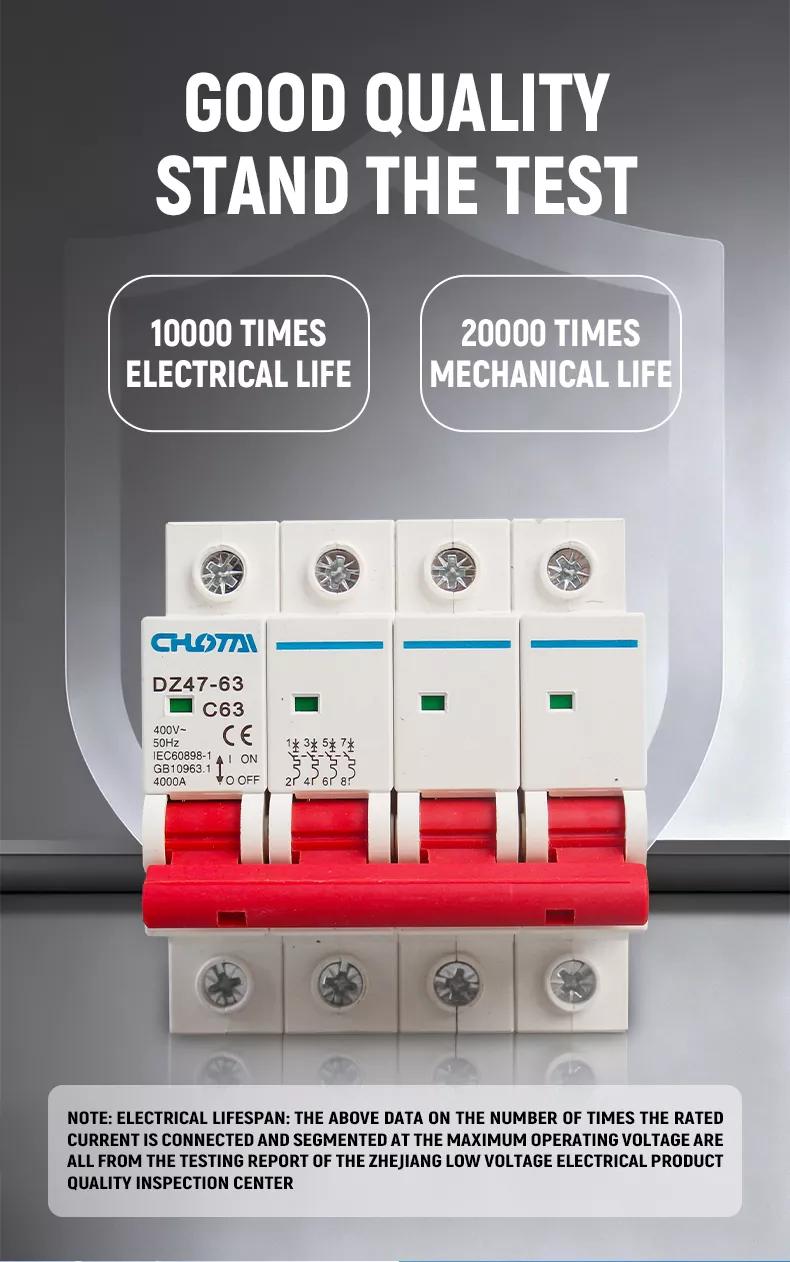

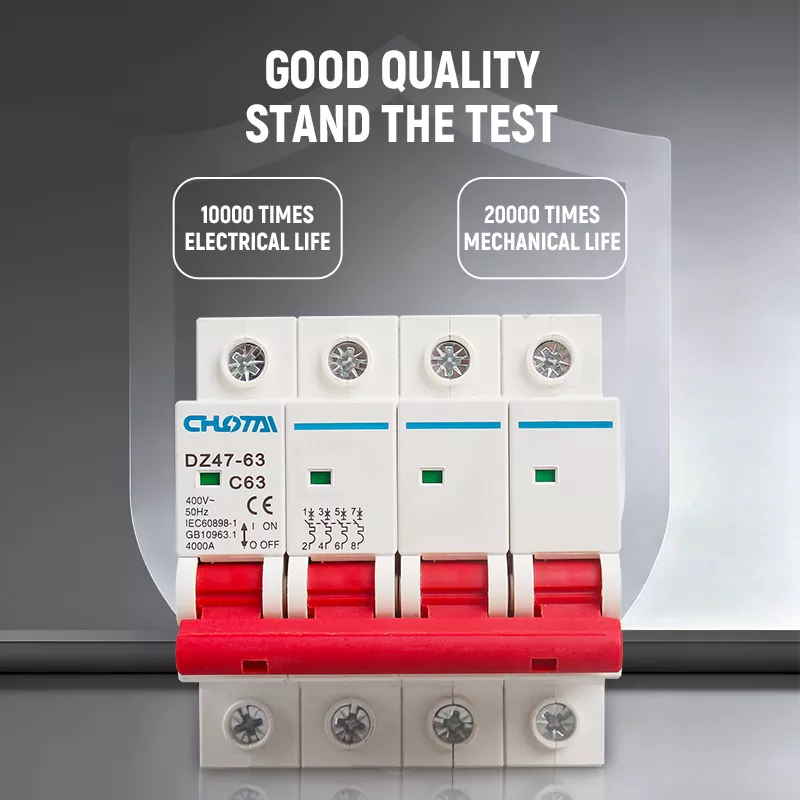

NIEUWE KWALITEITSUPGRADE EN DUURZAMER

Onze DZ47-63 MCB heeft uitgebreide kwaliteitsupgrades ondergaan. Van materiaalkeuze tot eindmontage, alles component wordt strikt geïnspecteerd. Het beschikt over10.000 keer de elektrische levensduur En20.000 keer mechanische levensduur, getest en gecertificeerd door het Zhejiang Low Voltage Electrical Product Quality Inspection Center. De thermohardende shell biedt uitstekende hittebestendigheid, slagvastheid en zelfdovende prestaties, terwijl het van hoge kwaliteit is koperen aansluitingen zorgen voor een stabiele geleiding. Elk product doorstaat strenge verouderingstests en is eerder bestand tegen spanningstests levering, waardoor een stabiele werking op lange termijn in zware industriële omgevingen mogelijk is.

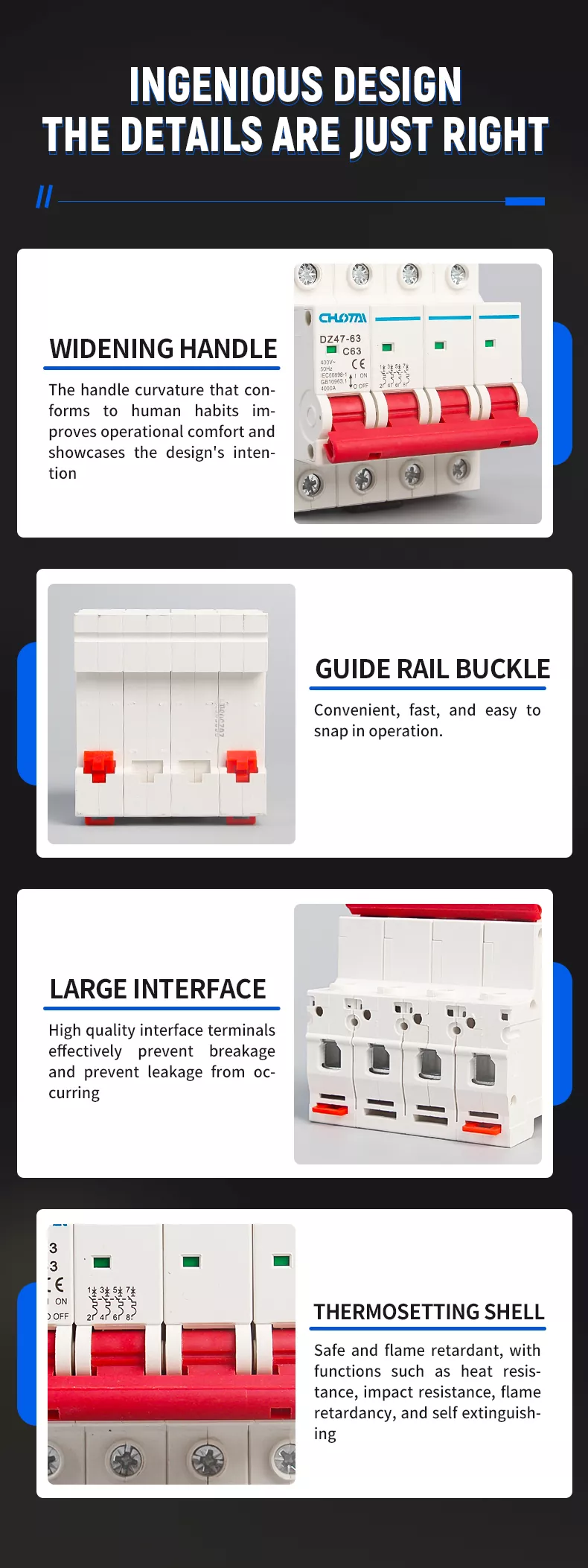

STRUCTURELE ANALYSE

De MCB hanteert een compacte en wetenschappelijke structuur, met 4 kernontwerphoogtepunten:

1. VERBREIDENDE D-TYPE HANDGREEP: Ergonomische kromming die voldoet aan de menselijke gewoonten, waardoor het bedieningscomfort en de intuïtieve aan/uit-bediening worden verbeterd.

2. GELEIDERAIL GESP: Standaard DIN35mm railmontage, handige en snelle klikinstallatie voor verdeelkasten.

3. GROTE INTERFACE-AANSLUITINGEN: Hoogwaardige koperen aansluitingen voorkomen effectief breuk en lekkage en zorgen voor veilige bedrading en weinig verlies.

4. THERMOhardende schaal: Vlamvertragend PC-materiaal met hittebestendigheid, slagvastheid en zelfdovende eigenschappen betrouwbare veiligheidsbescherming.

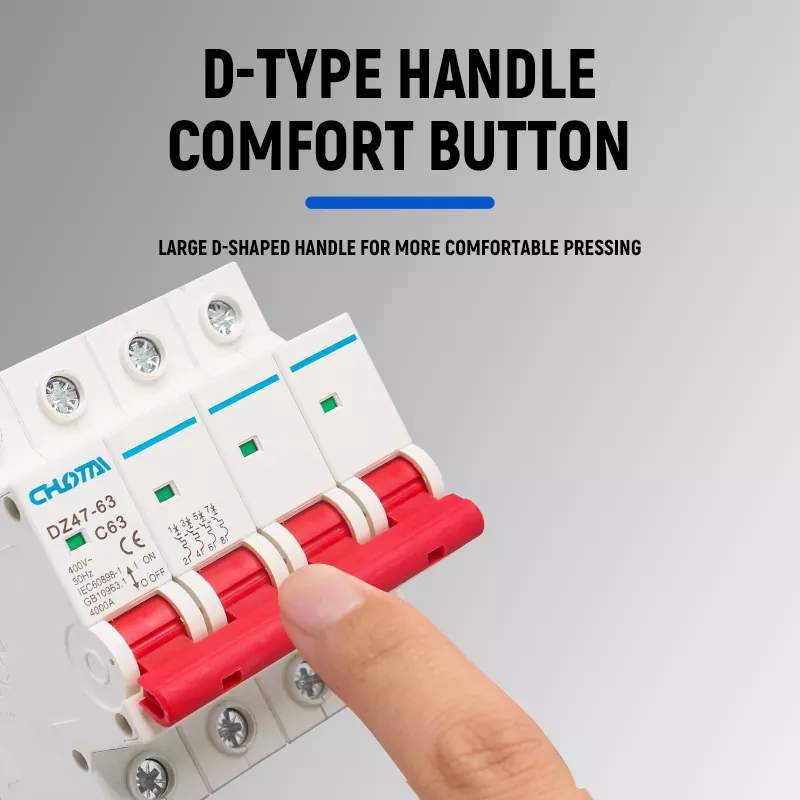

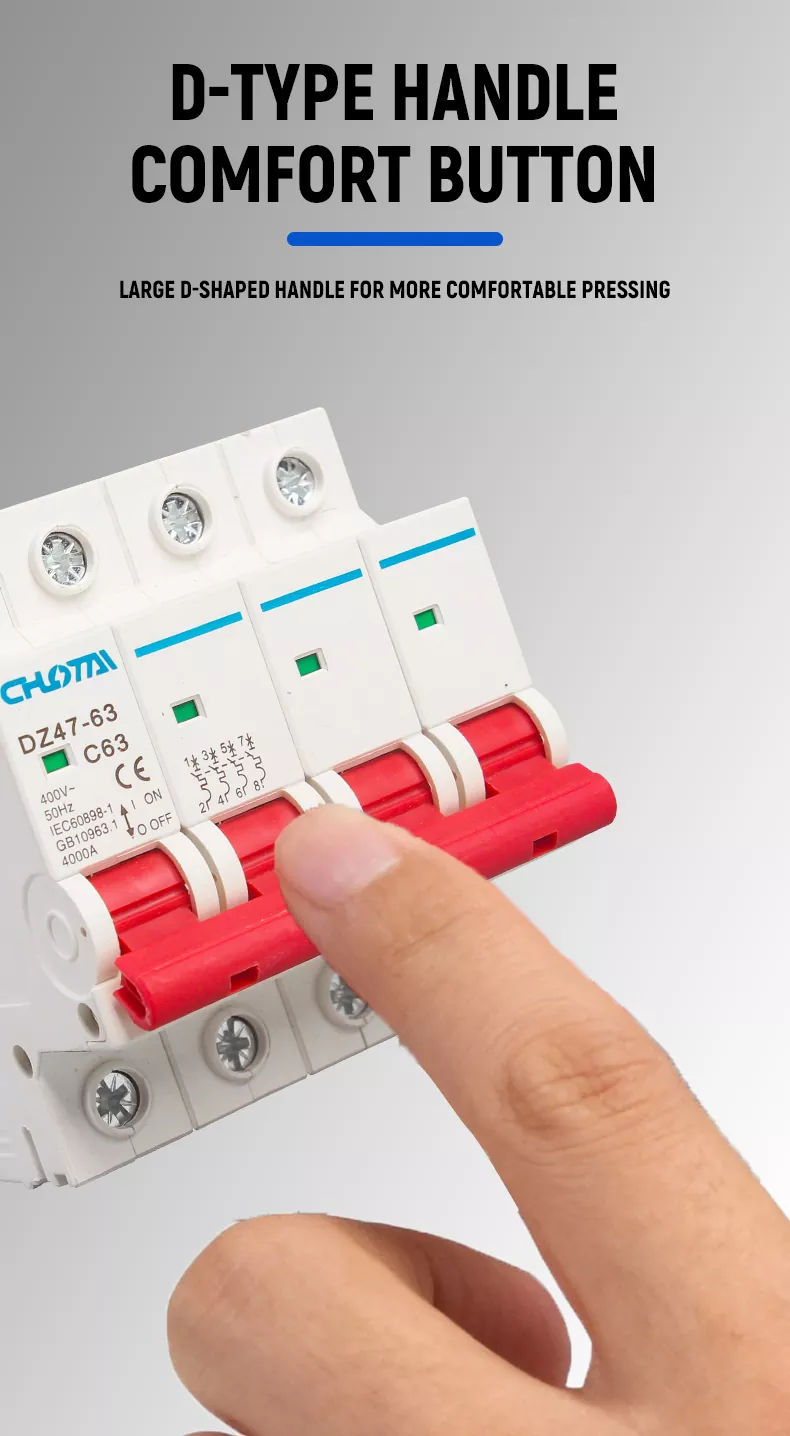

ERGONOMISCHE D-TYPE HANDGREEP VOOR COMFORTABELE BEDIENING

Uitgerust met een grote D-vormige, verbrede handgreep, ontworpen om te passen bij de menselijke bedieningsgewoonten. De gebogen handgreepkromming verbetert het operationele comfort en vermindert vermoeidheid bij veelvuldig schakelen. De rode goed zichtbare handgreep zorgt voor overzichtelijkheid statusherkenning, waardoor het eenvoudig te bedienen is, zelfs in donkere omgevingen.

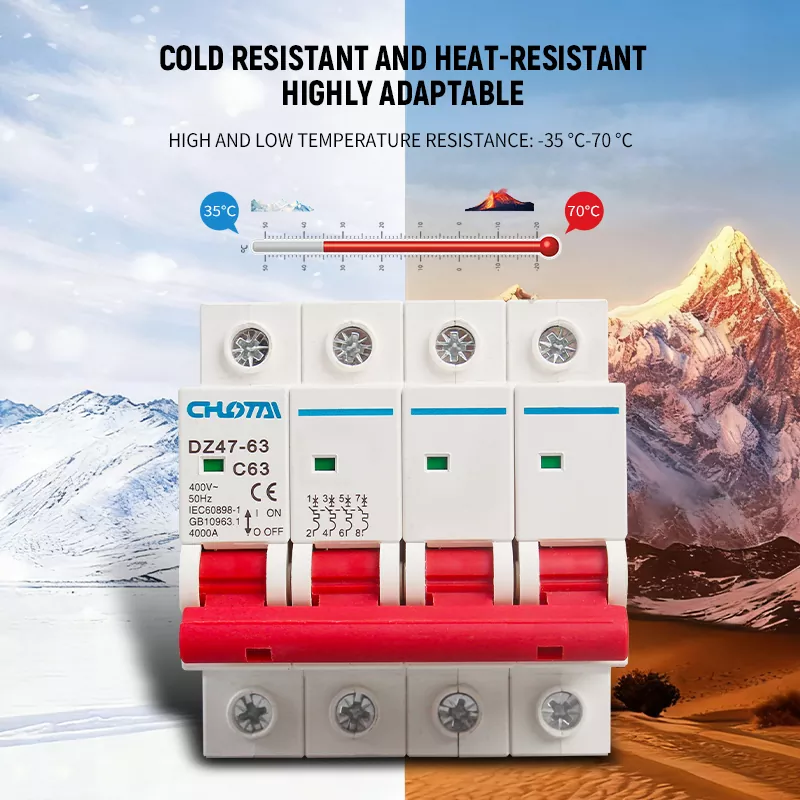

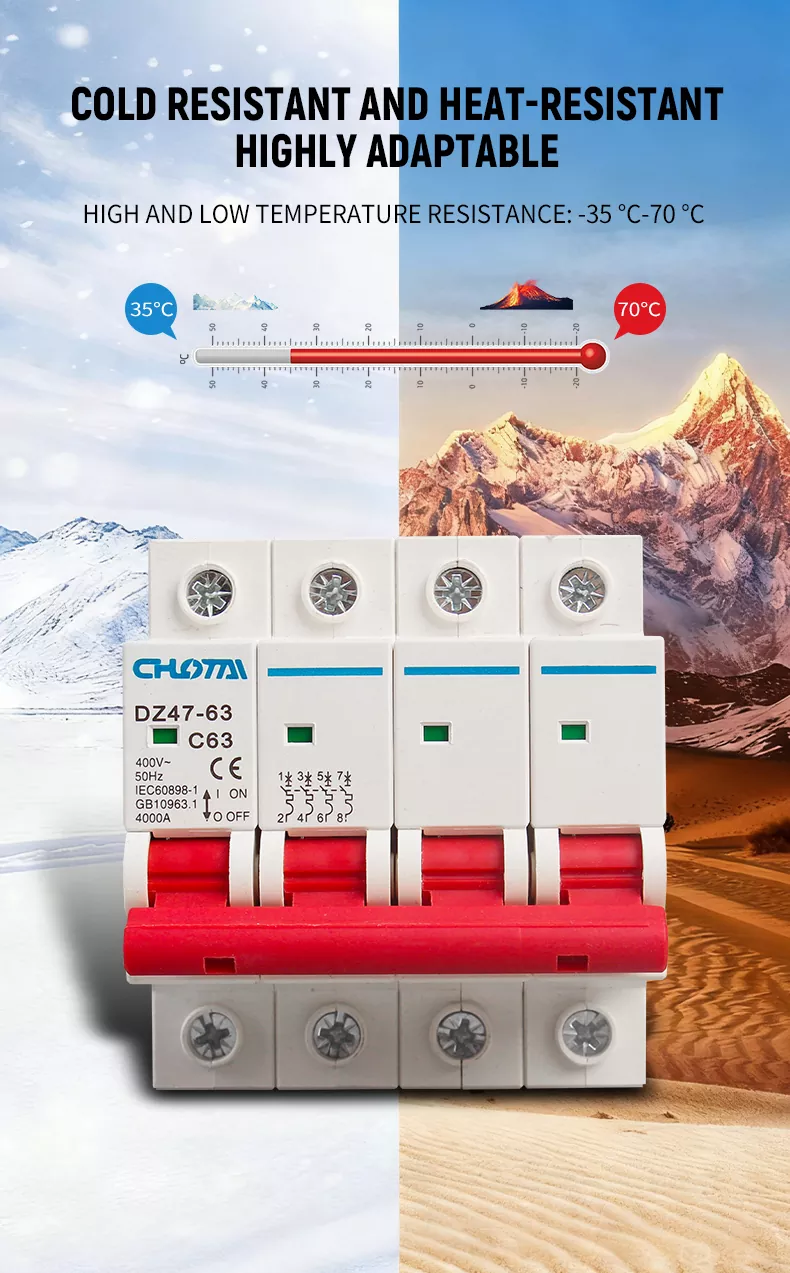

BREDE TEMPERATUURAANPASBAARHEID

De MCB beschikt over uitstekende weerstand tegen hoge en lage temperaturen, met een werktemperatuurbereik van-35°C tot 70°C. Het werkt stabiel in extreem koude (alpiene gebieden) en hoge temperaturen (woestijn, industriële werkplaatsen) omgevingen, waardoor betrouwbare circuitbescherming in verschillende klimaatomstandigheden wordt gegarandeerd.

ONZE PRODUCTEN VS. ANDERE PRODUCTEN

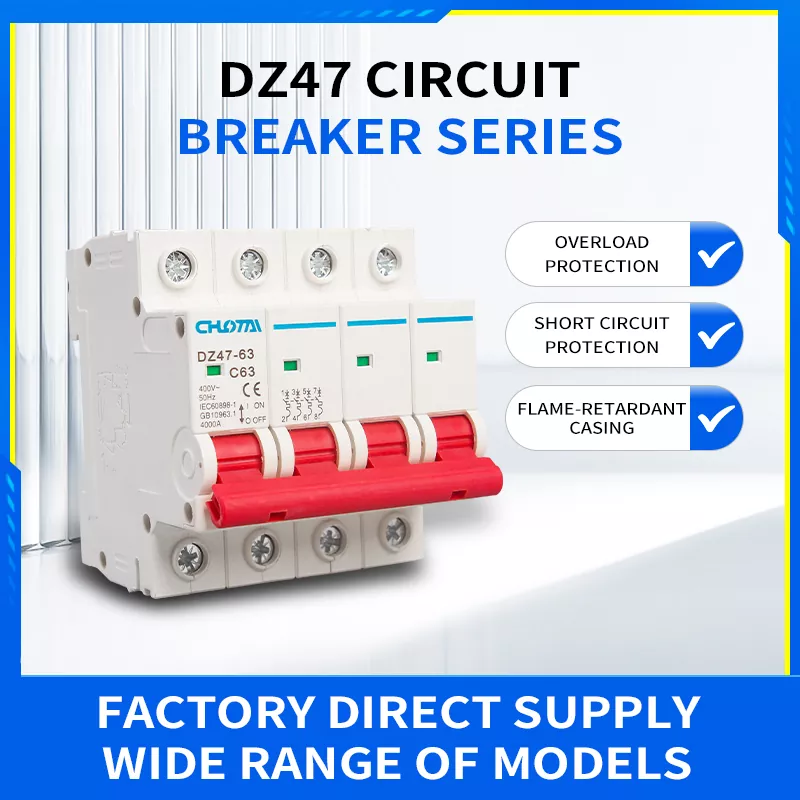

ZES KERNVERKOOPPUNTEN

• BESCHERMING TEGEN OVERBELASTING EN KORTSLUITING: Dubbele bescherming om circuits en elektrische apparatuur tegen schade te beschermen.

• VLAMVERTRAGENDE SCHAAL: Hoogwaardig thermohardend PC-materiaal, hittebestendig, slagvast en zelfdovend.

• ERGONOMISCHE D-TYPE HANDGREEP: Verbreed gebogen ontwerp voor comfortabele, moeiteloze bediening.

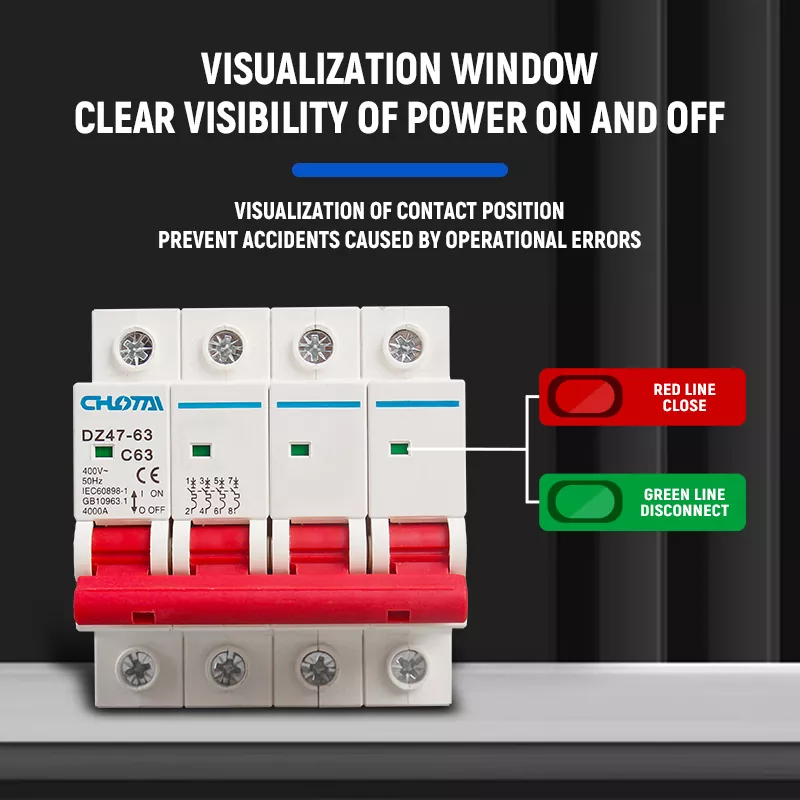

• VISUEEL STATUSVENSTER: Duidelijke aan/uit-indicatie, waardoor operationele risico's en ongevallen worden geëlimineerd.

• BREDE TEMPERATUURBESTENDIGHEID: -35°C tot 70°C bedrijfsbereik, aanpasbaar aan alle klimaatomgevingen.

• GEAUTORITEERDE CERTIFICERING: CE, CCC gecertificeerd, voldoet aan de internationale veiligheidsnormen IEC60898-1 en GB10963.1.

STEVIGE EN VLAMVERTRAGENDE KAP

De schaal is gemaakt van hoogwaardig thermohardend PC-materiaal, met een glad, braamvrij oppervlak en uitstekend mechanische sterkte. Het beschikt over uitstekende vlamvertraging, hittebestendigheid, slagvastheid en zelfdovende eigenschappen, waardoor branden veroorzaakt door kortsluiting en overbelasting effectief worden voorkomen. Het materiaal is ook anti-verouderings- en corrosiebestendig, waardoor veilig gebruik op lange termijn in verschillende complexe omgevingen wordt gegarandeerd.

HOOGWAARDIGE AANSLUITINGEN EN EENVOUDIGE BEDRADING

Uitgerust met grote, hoogwaardige interfaceterminals gemaakt van hooggeleidend koper. De bedrading van de drukplaat Het bordontwerp zorgt voor veilige, stevige bedrading en voorkomt effectief breuk en lekkage. De grote terminalruimte is geschikt voor dikke draden, waardoor de installatie eenvoudiger en betrouwbaarder wordt, met een sterke overbelastingscapaciteit en een laag vermogen verlies.

STANDAARD DIN-RAIL-BEVESTIGING

Ontworpen voor universele DIN35 mm standaard geleiderailinstallatie, met een handige klikgesp. Het is compatibel met alle standaard verdeelkasten, elektrische schakelkasten en stroomverdeelsystemen, waardoor snelle, gereedschapsloze installatie en demontage, geschikt voor snelle inzet in diverse scenario's.

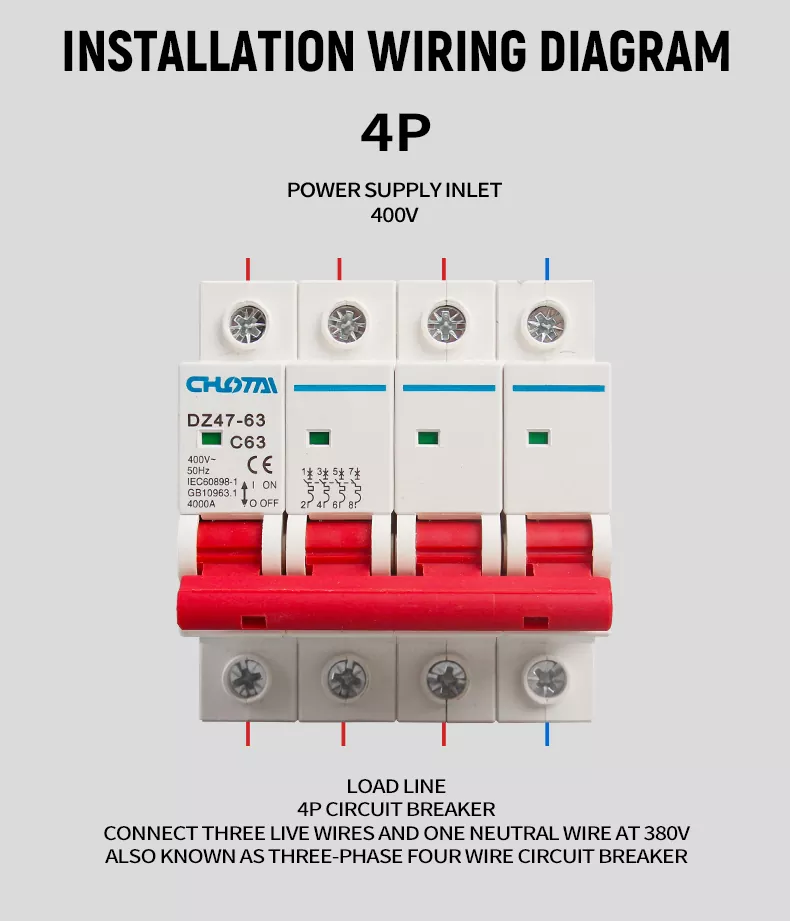

4P INSTALLATIE BEDRADINGSSCHEMA

Sluit de driefasige voedingsingang van 400 V (3 fasedraden + 1 neutrale draad) aan op de bovenste klemmen van de 4P MCB.

Sluit de belasting (apparatuur) aan op de onderste klemmen van de MCB, waarbij de fasevolgorde en de neutrale draad overeenkomen.

Zorg ervoor dat alle bedrading stevig is vastgedraaid om oververhitting en losse verbindingen te voorkomen.

Schakel de MCB in om de normale stroomvoorziening te bevestigen.

Opmerking: Deze 4P-stroomonderbreker is een driefasig vierdraadsapparaat dat wordt gebruikt om drie stroomvoerende draden en één nulleider aan te sluiten. draad voor 380V/400V driefasige voedingssystemen.

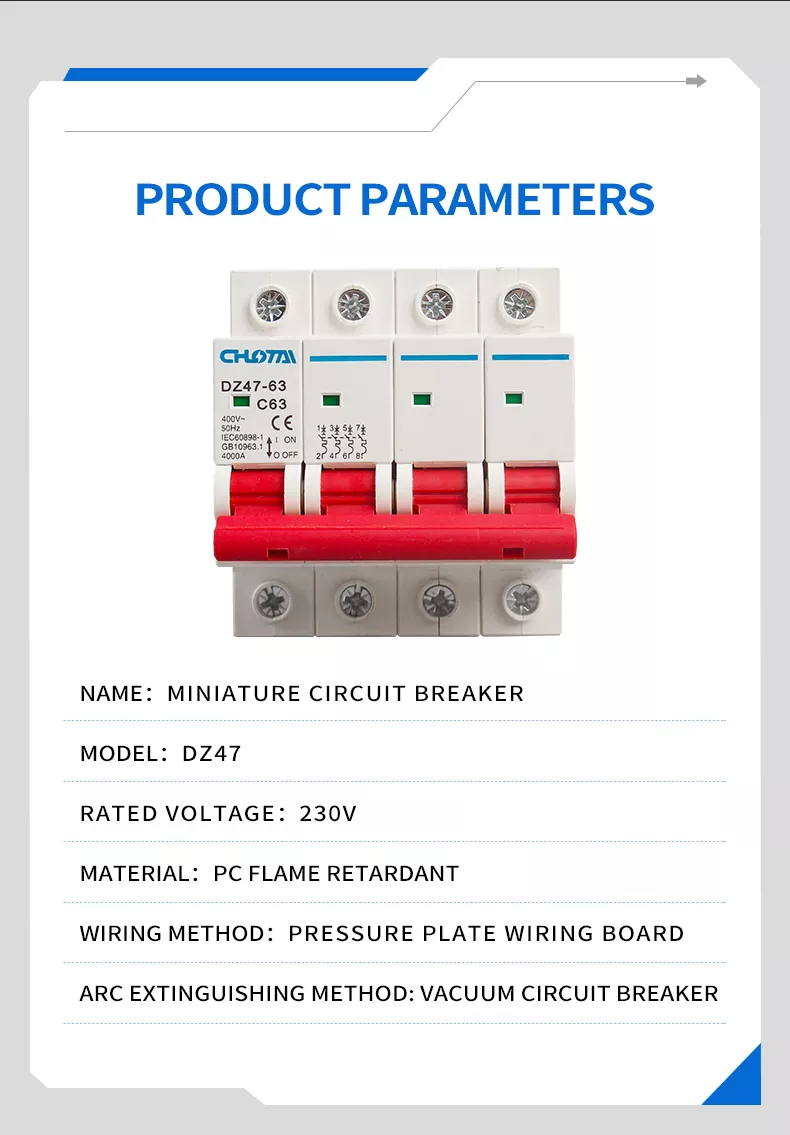

PRODUCTPARAMETERS

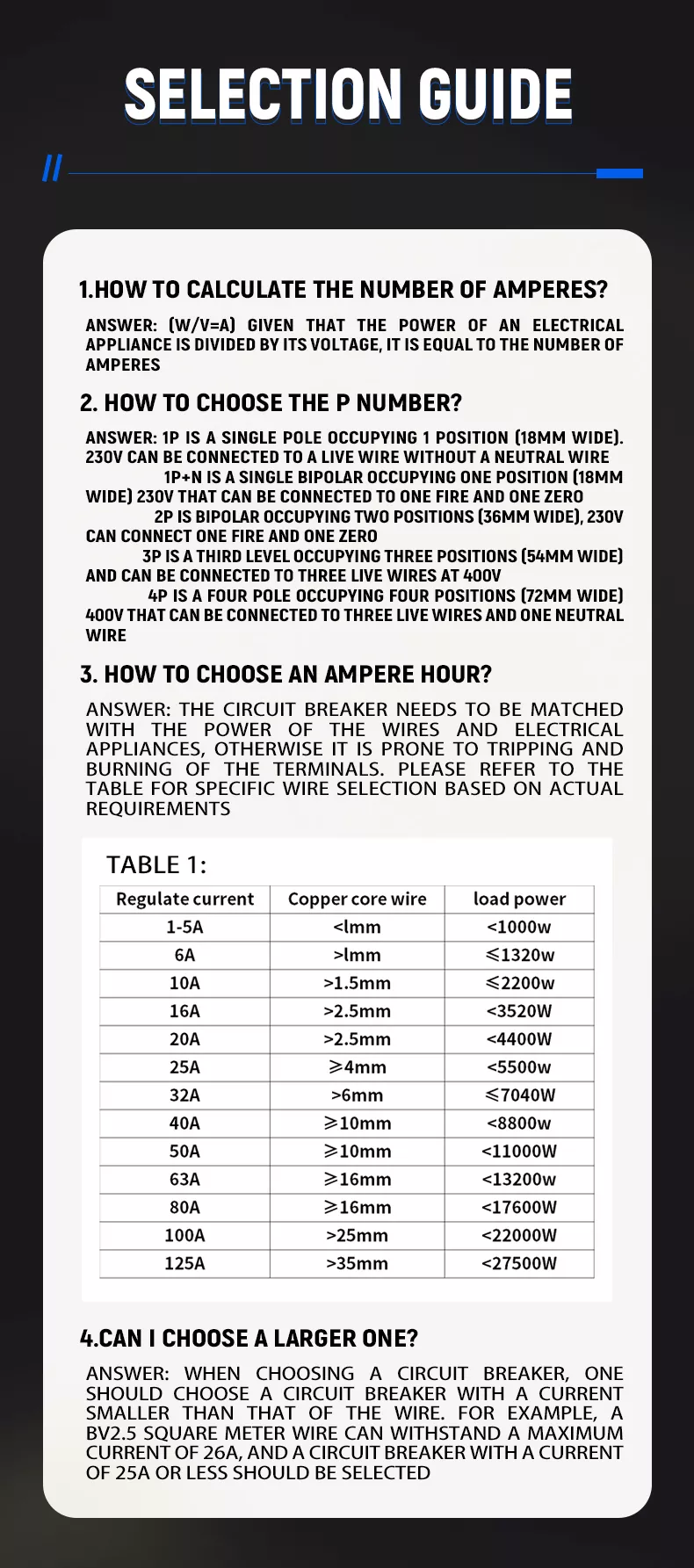

SELECTIEGIDS

1. Hoe bereken je het aantal ampère?

Formule:Stroom (A) = Vermogen (W) / Spanning (V). Bereken de benodigde stroom op basis van het vermogen van uw elektrische apparaten.

2. Hoe kies je het poolnummer?

• 1P: Enkelpolig, 1 module (18 mm breed), alleen voor 230V stroomdraad (geen nulleider).

• 1P+N: 1 module (18mm breed), voor 230V live + neutraal.

• 2P: 2 modules (36mm breed), voor 230V live + neutraal.

• 3P: 3 modules (54 mm breed), voor 400V 3-fase stroomdraden.

• 4P: 4 modules (72 mm breed), voor 400V 3-fasig + neutraal (dit product).

3. Hoe kies ik een ampèrewaarde?

Zorg ervoor dat het vermogen van de onderbreker overeenkomt met de stroom van de draad en het apparaat om struikelen of oververhitting van de terminal te voorkomen. Raadpleeg de tabel hieronder:

4. Kan ik een grotere kiezen?

Nee. Selecteer altijd een stroomonderbreker met een stroomsterktekleiner dan het maximale draagvermogen van de draad. Een BV-draad van 2,5 mm² is bijvoorbeeld bestand tegen maximaal 26 A, dus er moet een onderbreker van 25 A of minder worden geselecteerd.

VEEL GEBRUIKT

Onze 4P 63A DZ47 miniatuurstroomonderbreker wordt veel gebruikt in:

• WOONGEBOUWEN: Thuisverdeelkast, 3-fasige 4-draads voedingsbescherming

• COMMERCIËLE GEBOUWEN: Kantoorgebouw, winkelcentrum, stroomdistributiesysteem voor hotels

• INDUSTRIËLE UITRUSTING: Fabriekswerkplaats, productielijn driefasige stroomregeling en bescherming

• DISTRIBUTIEKASTEN: Stroomverdeelkast, hoofdschakelaar elektrische schakelkast

• HERNIEUWBARE ENERGIE: Zonne-energiesysteem, distributiebescherming voor de opwekking van windenergie

• INFRASTRUCTUUR: Openbare voorzieningen, straatverlichting, stroombeveiliging voor communicatiebasisstations

Veelgestelde vragen

1. WAT IS DE BELANGRIJKSTE FUNCTIE VAN DEZE 4P 63A DZ47 MCB?

Het is een 3-fase 4-draads circuitbeveiligingsapparaat dat zorgt voorbescherming tegen overbelasting Enkortsluitbeveiliging. Het schakelt automatisch uit om de stroomtoevoer af te sluiten wanneer het circuit overbelast of kortgesloten is, waardoor dit wordt voorkomen elektrische branden en schade aan apparatuur, waardoor de veiligheid van het energiesysteem wordt gewaarborgd.

2. WAT IS DE NOMINALE SPANNING EN STROOM VAN DIT PRODUCT?

Dit is een 4P 63A-model, met een nominale spanning van400V~ (geschikt voor 3-fase 4-draads voedingssystemen) en een nominale stroom van63A, met een uitschakelvermogen van 4000A.

3. WAT IS DE INSTALLATIEMETHODE?

Het ondersteuntstandaard DIN35mm geleiderailmontage, met een klikgespontwerp voor snelle en eenvoudige installatie, compatibel met alle standaard verdeelkasten.

4. WAT IS HET BEDRIJFSTEMPERATUURBEREIK?

Het product heeft een uitstekend aanpassingsvermogen aan de temperatuur, met een werktemperatuurbereik van-35°C tot 70°C, geschikt voor gebruik in extreem koude en hoge temperaturen.

5. HOE KIES IK DE JUISTE KLASSE VAN DE STROOMONDERBREKER?

Bereken eerst de vereiste stroom met behulp van Stroom = Vermogen / Spanning en selecteer vervolgens een vermogen van de onderbrekerkleiner dan het maximale draagvermogen van de draad om de veiligheid te garanderen. Raadpleeg onze selectiegidstabel voor gedetailleerde matching.

6. WELKE CERTIFICERING HEEFT DIT PRODUCT?

Onze DZ47-63 MCB is geslaagdCE-certificering (voldoet aan de EU-normen) enCCC-certificering (voldoet aan de Chinese nationale normen) en voldoet aan de internationale veiligheidsnormen IEC60898-1 en GB10963.1.
