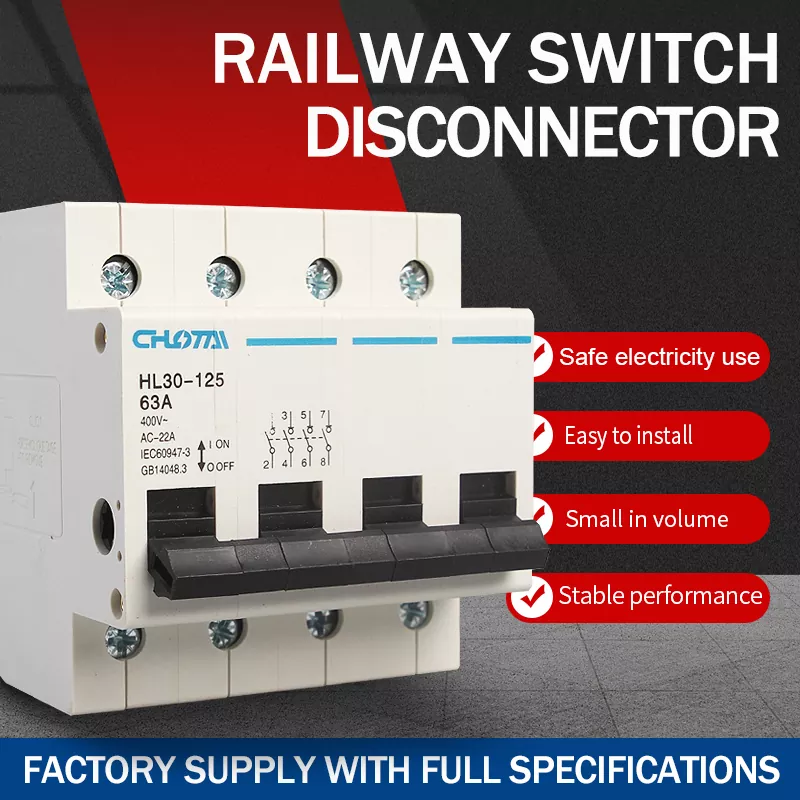

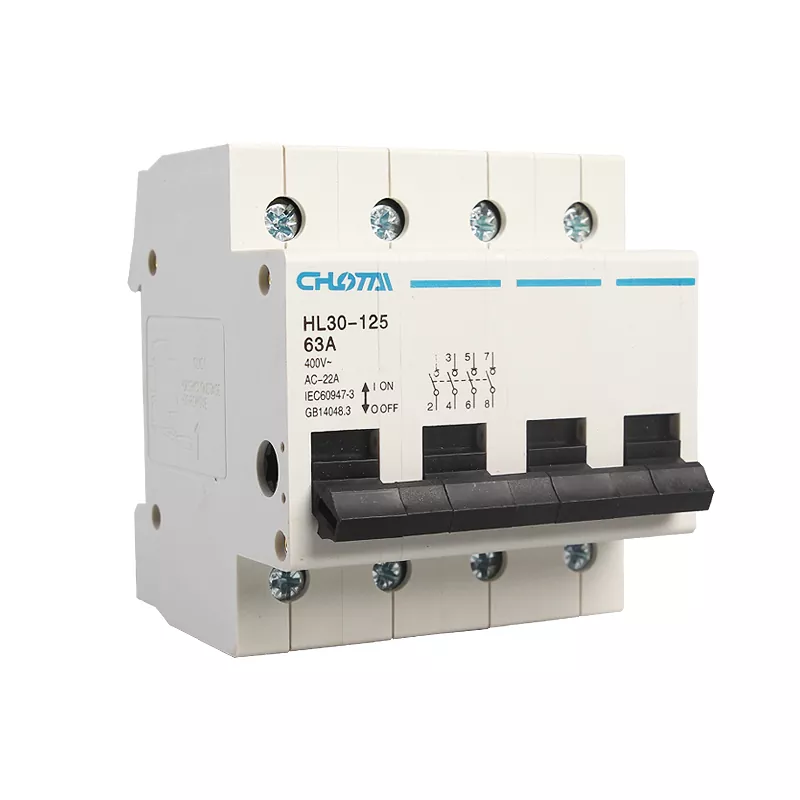

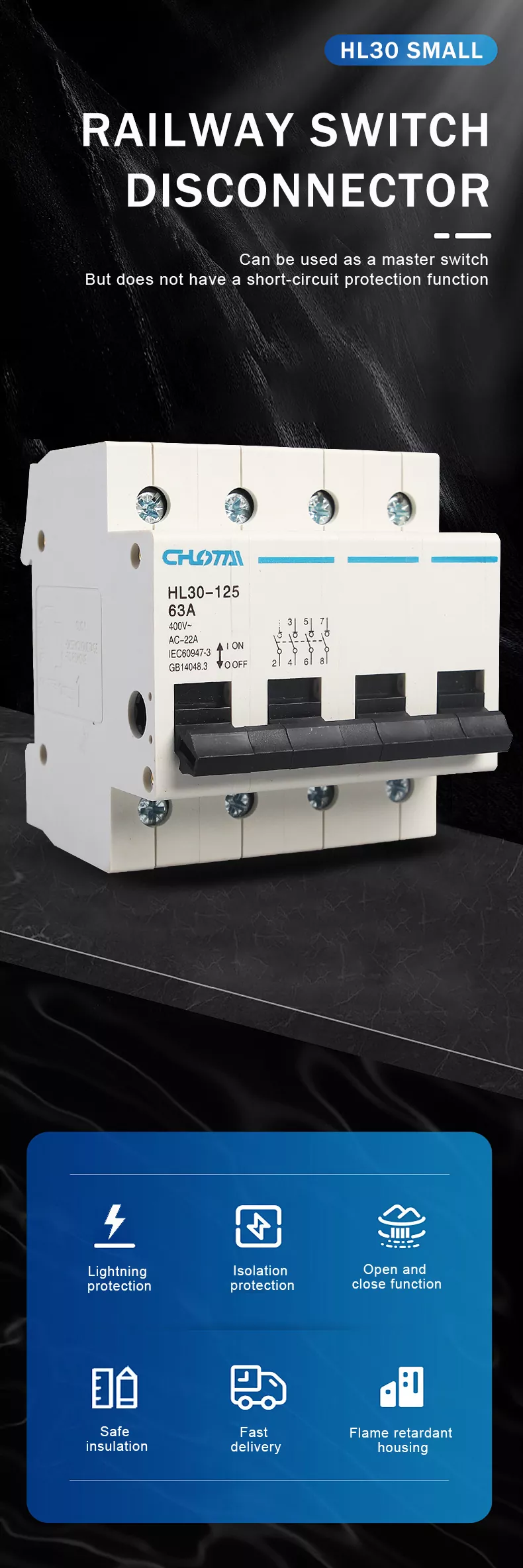

4P-polaire DIN-rail-lastscheider

Onze 4P-polige DIN-rail-lastscheider is een krachtig circuitisolatie- en besturingsapparaat speciaal voor 3-fasen 4-draads 400V voedingssystemen. Als hoofdschakelaar in terminalcombinatieapparatuur biedt het een betrouwbaar circuit isolatie, aan/uit-regeling en lekbescherming (let op: geen kortsluitbeveiligingsfunctie). Precisie aannemen techniek en hoogwaardige materialen, het beschikt over een verbrede D-type handgreep voor comfortabele bediening, grote interface terminals voor veilige bedrading en een thermohardende schaal voor maximale veiligheid. Het wordt veel gebruikt in verdeelkasten, controle van industriële apparatuur, elektrische spoorwegsystemen en commerciële stroomdistributie, waardoor stabiel en veilig wordt gezorgd circuitbeheer.

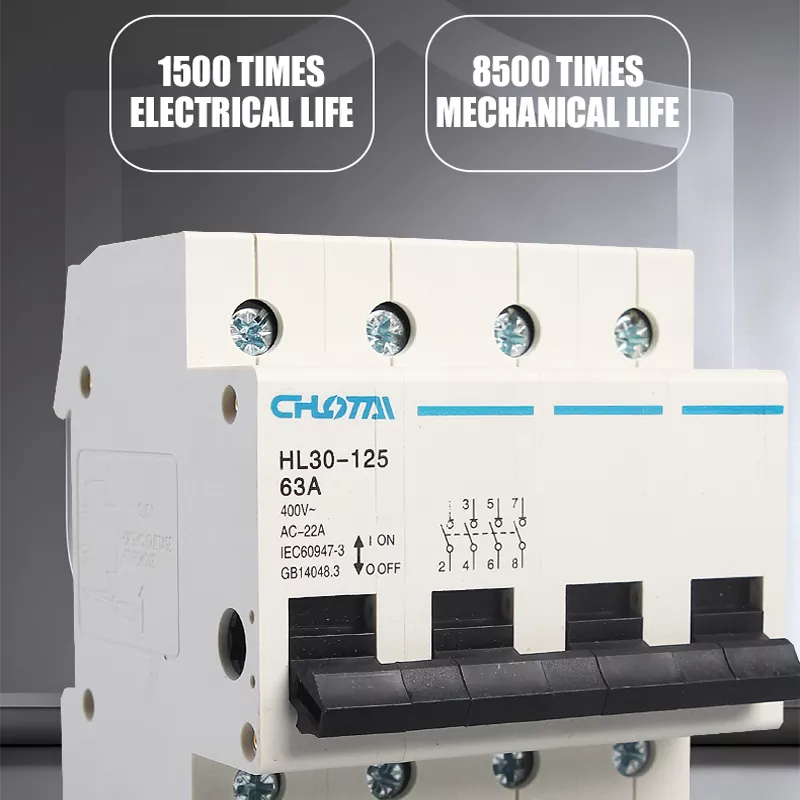

NIEUWE KWALITEITSUPGRADE EN DUURZAMER

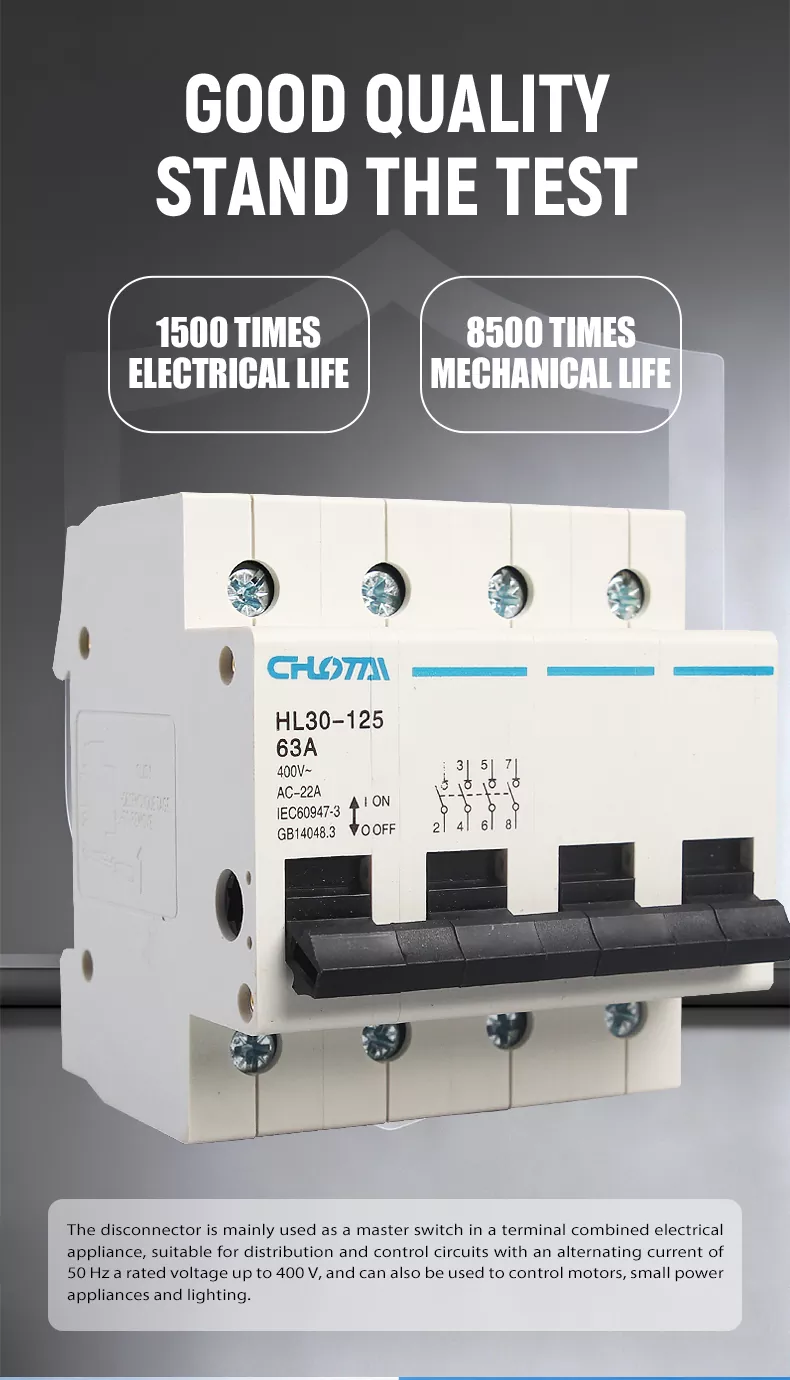

Onze HL30-125-scheidingsschakelaar heeft uitgebreide kwaliteitsupgrades ondergaan. Nauwkeurig ontworpen van binnenuit, elk onderdeel wordt streng geïnspecteerd, van materiaalkeuze tot eindmontage. Het beschikt over1500 keer elektrische levensduur En8500 keer mechanische levensduur, getest om aan de industrienormen te voldoen. De PC-thermohardende schaal biedt uitstekende hittebestendigheid, slagvastheid, en zelfdovende prestaties, terwijl koperen aansluitingen met hoge geleidbaarheid zorgen voor een stabiele stroomoverdracht. Elk het product doorstaat strenge verouderingstests, isolatietests en mechanische prestatietests vóór levering, waardoor het mogelijk wordt gemaakt langdurige stabiele werking in zware industriële en spoorwegomgevingen.

ERGONOMISCHE D-TYPE HANDGREEP VOOR COMFORTABELE BEDIENING

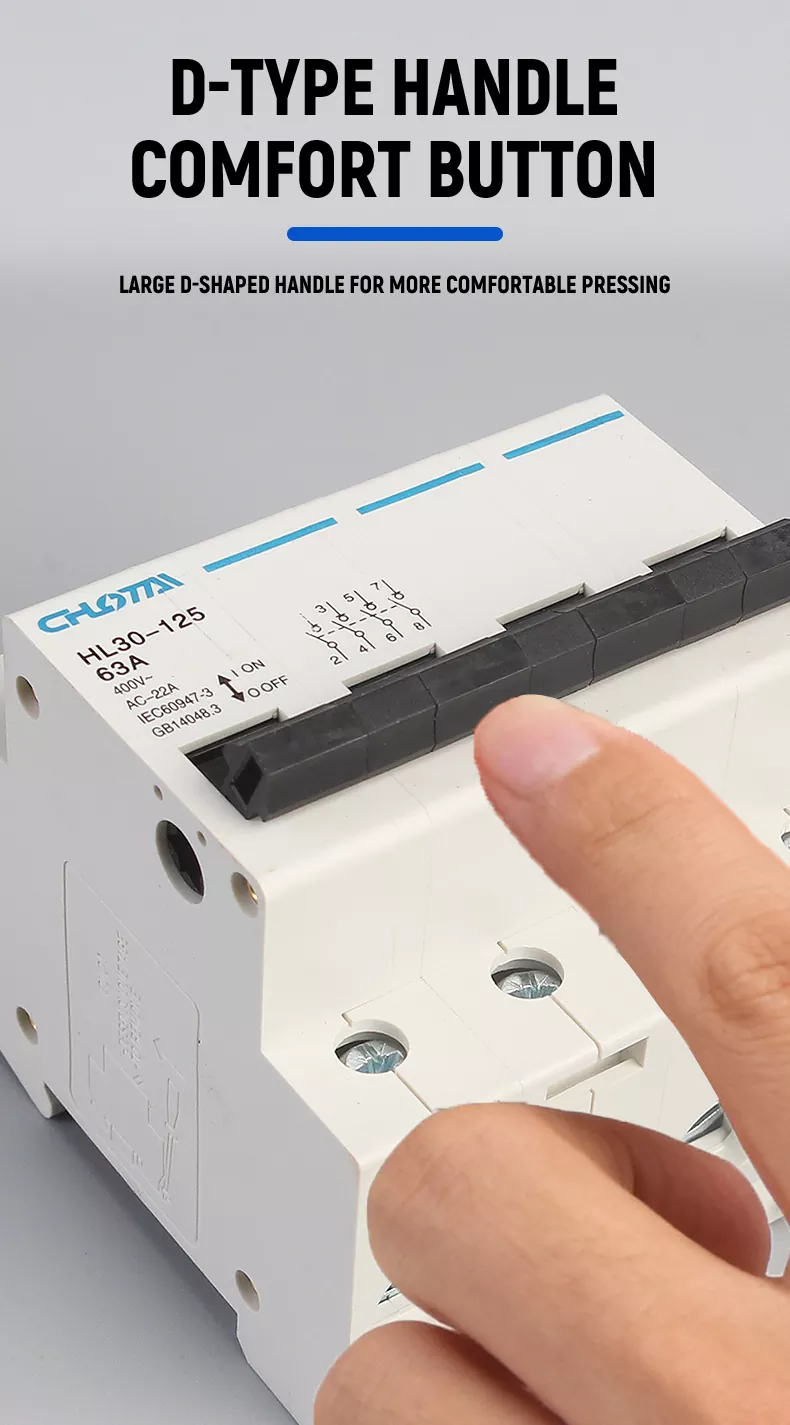

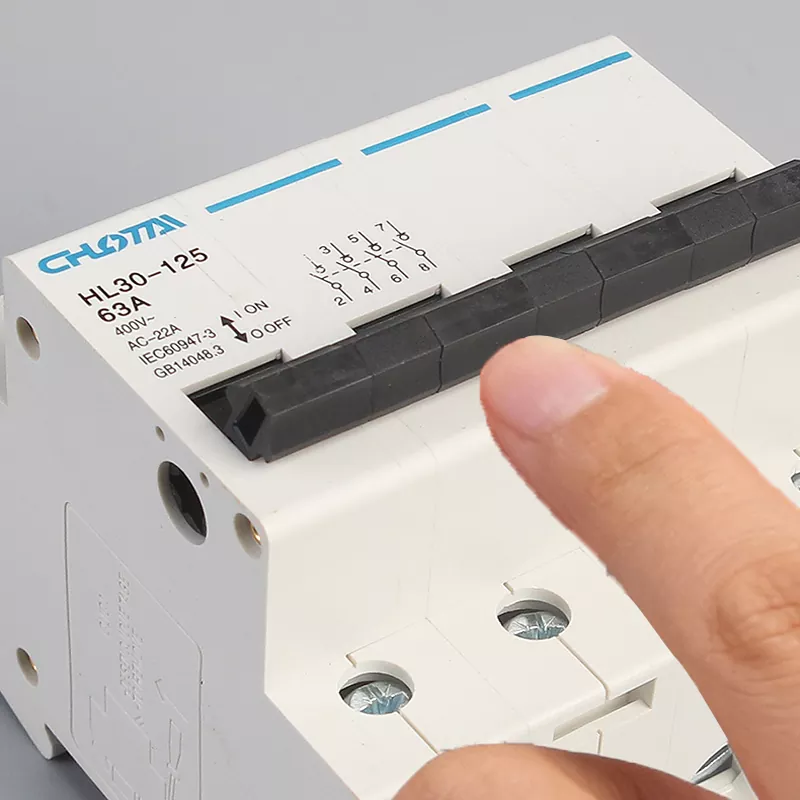

Uitgerust met een grote D-vormige, verbrede handgreep, ontworpen om te passen bij de menselijke bedieningsgewoonten. De gebogen handgreepkromming verbetert het operationele comfort en vermindert vermoeidheid bij veelvuldig schakelen. Het zwarte, zeer sterke handvat is slijtvast en duurzaam, met duidelijke aan/uit-markeringen, waardoor het eenvoudig te bedienen is in verschillende werkomgevingen.

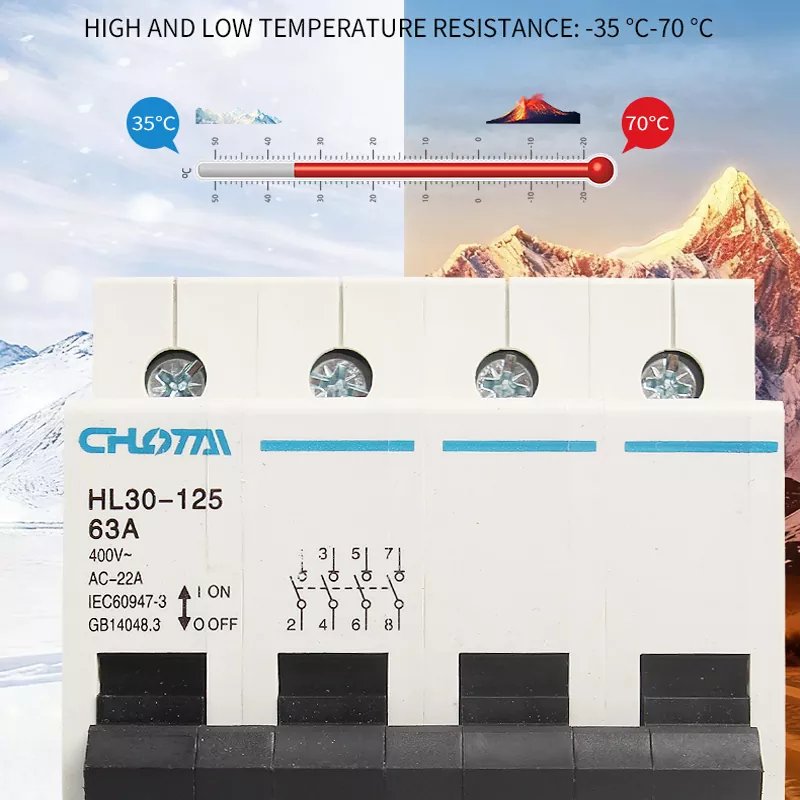

BREDE TEMPERATUURAANPASBAARHEID

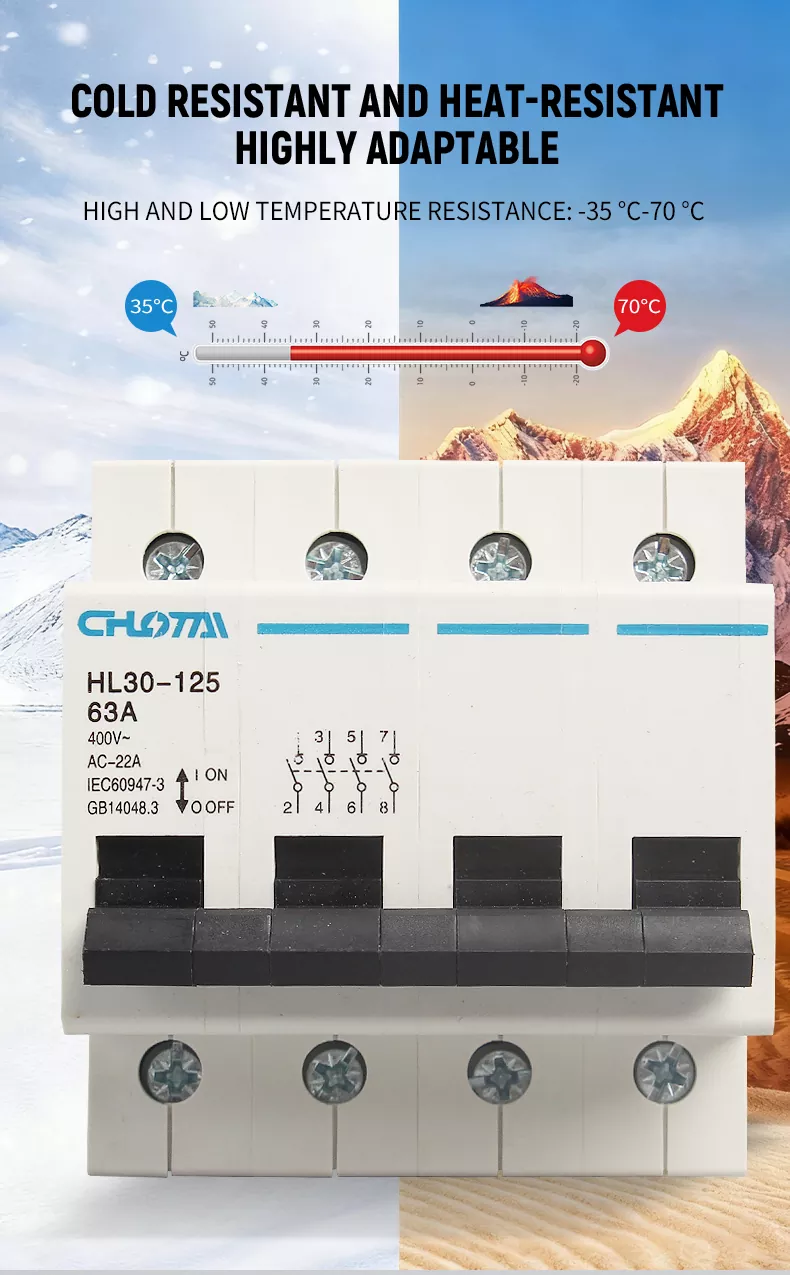

De HL30-125-scheidingsschakelaar beschikt over een uitstekende weerstand tegen hoge en lage temperaturen, met een bedrijfstemperatuur bereik van-35°C tot 70°C. Het werkt stabiel in extreem koude (alpiene gebieden) en hoge temperaturen (woestijn, industriële werkplaatsen) omgevingen, waardoor betrouwbare isolatie- en regelprestaties onder alle klimaatomstandigheden worden gegarandeerd.

ONZE PRODUCTEN VS. ANDERE PRODUCTEN

KERN VOORDEEL

1. ISOLATIE- EN LEKKAGEBESCHERMING: Betrouwbare circuitisolatie, waardoor lekkagegevaren effectief worden voorkomen en een veilig stroomverbruik wordt gegarandeerd.

2. VLAMVERTRAGENDE SCHAAL: Zeer sterk PC-thermohardend materiaal, remt verbranding en voorkomt brand.

3. EENVOUDIGE INSTALLATIE: Standaard DIN35 mm railmontage, klikgespontwerp, snelle installatie zonder gereedschap.

4. LANGE LEVENSDUUR: 1500 elektrische cycli en 8500 mechanische cycli, duurzaam voor langdurig gebruik.

5. BREED TOEPASSINGSBEREIK: Geschikt voor 3-fasige 4-draads 400V-systemen, gebruikt als hoofdschakelaar in terminalcombinatietoestellen.

6. COMPLIANTE CERTIFICERING: Voldoet aan de internationale normen IEC60947-3 en GB14048.3, waardoor kwaliteit en veiligheid worden gegarandeerd.

ZES KERNVERKOOPPUNTEN

• ISOLATIEBESCHERMING: Effectieve circuitisolatie om lekkage- en kortsluitrisico's te voorkomen.

• BLIKSEMBESCHERMING: Ingebouwde bliksembeveiligingsfunctie, die circuits beschermt tegen overspanningsschade.

• VLAMVERTRAGENDE BEHUIZING: Zeer sterk PC-materiaal, hittebestendig en zelfdovend, wat de veiligheid garandeert.

• VEILIGE ISOLATIE: Uitstekende isolatieprestaties, waardoor gevaar voor elektrische schokken wordt voorkomen.

• VERBREDE HANDVAT: Ergonomisch ontwerp, comfortabele en moeiteloze bediening.

• VOLLEDIGE SPECIFICATIES: 1P/2P/3P/4P optionele modellen, 63A nominale stroom, voldoen aan diverse toepassingsbehoeften.

STEVIGE EN VLAMVERTRAGENDE KAP

De schaal is gemaakt van hoogwaardig PC-vlamvertragend thermohardend plastic, met een glad en braamvrij oppervlak na fijne verwerking. Het beschikt over uitstekende hittebestendigheid, slagvastheid en zelfdovende eigenschappen, effectief voorkomen van branden veroorzaakt door circuitafwijkingen. Het materiaal is bovendien anti-aging en corrosiebestendig, zorgen voor veilig gebruik op lange termijn in verschillende complexe industriële en spoorwegomgevingen.

HOGE GELEIDBAARHEIDSAANSLUITINGEN EN EENVOUDIGE BEDRADING

Uitgerust met grote, hooggeleidende koperen bedradingsterminals met een drukplaatbedradingsbordontwerp. De grote De interfaceruimte biedt plaats aan dikke draden, waardoor een veilige en stevige bedrading wordt gegarandeerd en breuk effectief wordt voorkomen lekkage. De terminals hebben een sterke overbelastingscapaciteit, waardoor het stroomverlies wordt verminderd en een stabiele stroomoverdracht wordt gegarandeerd.

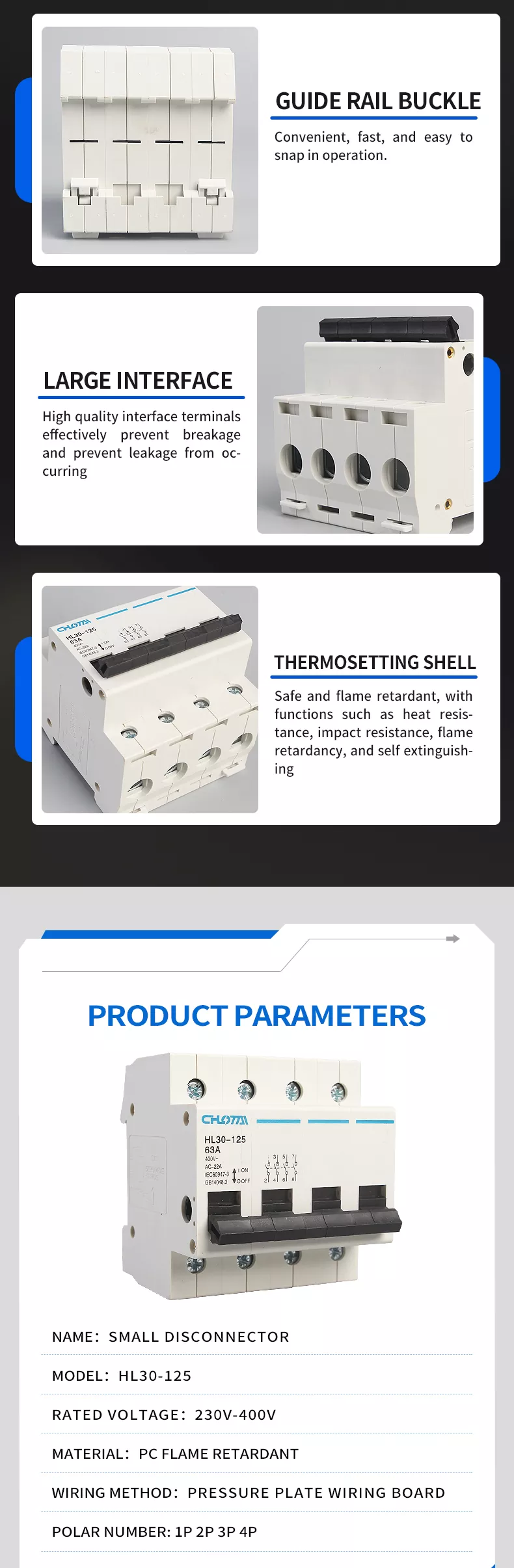

STANDAARD DIN-RAIL-BEVESTIGING

Ontworpen voor universele DIN35 mm standaard geleiderailinstallatie, met een handige klikgesp. Het is compatibel met alle standaard verdeelkasten, elektrische schakelkasten en spoorwegapparatuur, waardoor snel en zonder gereedschap mogelijk is installatie en demontage, geschikt voor snelle inzet in diverse stroomdistributiescenario's.

PRODUCTPARAMETERS

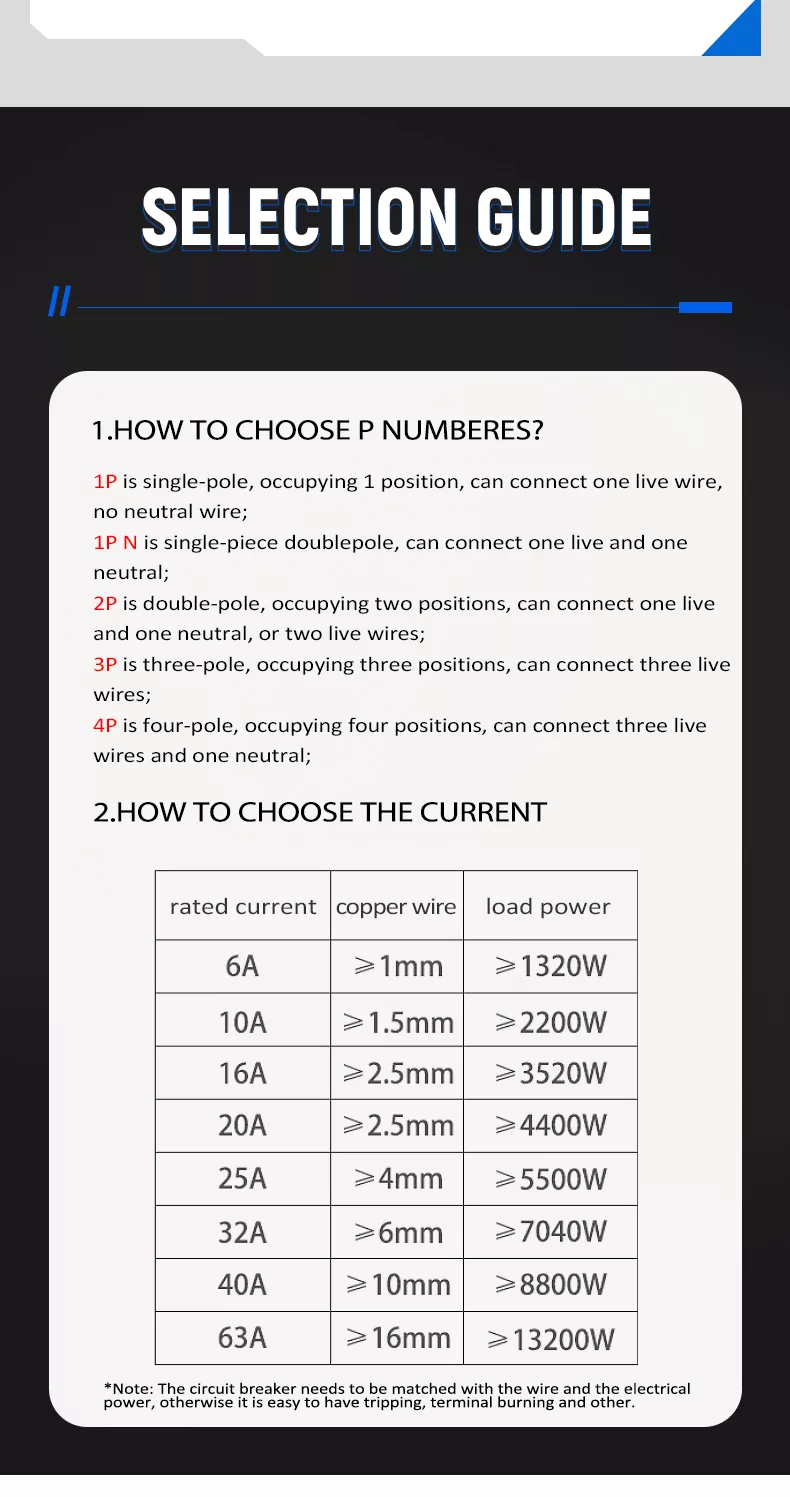

SELECTIEGIDS

1. Hoe kies ik poolnummers (P-nummer)?

• 1P: Enkelpolig, 1 positie, voor 1 fasedraad (geen neutrale draad).

• 1P+N: Enkelpolig dubbelpolig, 1 positie, voor 1 fase + 1 neutrale draad.

• 2P: Dubbelpolig, 2 posities, voor 1 fase + 1 neutrale draad (of 2 fasedraden).

• 3P: Driepolig, 3 posities, voor 3 stroomvoerende draden.

• 4P: Vierpolig, 4 posities, voor 3 stroomdraden + 1 nuldraad (dit product is geschikt voor 3-fase 4-draads 400V-systemen).

2. Hoe kies ik de stroom?

Zorg ervoor dat de stroomsterkte van de hoofdschakelaar overeenkomt met de dwarsdoorsnede van de koperdraad en het laadvermogen om oververhitting te voorkomen schade aan apparatuur. Raadpleeg de onderstaande tabel:

Opmerking: De scheidingsschakelaar moet worden afgestemd op de draad en de elektrische voeding om oververhitting van de aansluiting te voorkomen branden of defecte apparatuur.

Veelgestelde vragen

1. WAT IS DE BELANGRIJKSTE FUNCTIE VAN DEZE 4P HL30-125-SCHAKELAAR?

Het wordt voornamelijk gebruikt alshoofdschakelaar in terminalcombinatieuitrusting, die betrouwbaar isisolatie bescherming , bescherming tegen lekkageen circuit aan/uit-bediening. Het heeft geen kortsluitbeveiligingsfunctie en is geschikt voor AC 50 Hz-stroom systemen tot 400 V, gebruikt in distributiecircuits, motorbesturing en verlichtingssystemen voor kleine elektrische apparaten.

2. WAT ZIJN DE BELANGRIJKSTE SPECIFICATIES VAN DIT PRODUCT?

Dit is een 4P 63A-model met een nominale spanning van 400V~, gebruikscategorie AC-22A, elektrische levensduur van 1500 keer, mechanische levensduur van 8500 keer, en bedrijfstemperatuurbereik van -35°C tot 70°C. Het ondersteunt 1P/2P/3P/4P optionele paal cijfers.

3. WELKE INSTALLATIEMETHODE GEBRUIKT HET?

Het ondersteuntDIN35mm standaard geleiderailmontage met een klikgesp-ontwerp. De installatie is snel, zonder gereedschap en compatibel met alle standaarddistributies kasten en elektrische apparatuur.

4. HEEFT HET LEKKAGE- EN BLIKSEMBEVEILIGINGSFUNCTIES?

Ja, deze is voorzien van inbouwapparatuurbescherming tegen lekkage Enbliksembeveiliging functies, waardoor circuits effectief worden beschermd tegen lekkagegevaren en overspanningsschade veroorzaakt door bliksem.

5. VAN WAT MATERIAAL IS DE KAPSEL GEMAAKT EN WAT ZIJN DE VOORDELEN?

De schaal is gemaakt vanPC vlamvertragend thermohardend plastic, met hittebestendigheid, slagvastheid, vlamvertraging en zelfdovende eigenschappen. Dat is het ook anti-verouderings- en corrosiebestendig, waardoor veilig gebruik op lange termijn in zware omgevingen wordt gegarandeerd.

6. WELKE CERTIFICERING HEEFT DIT PRODUCT?

Onze lastscheider HL30-125 voldoet aan de eisenIEC60947-3 EnGB14048.3 internationale normen, die kwaliteit, veiligheid en betrouwbaarheid op de mondiale markten garanderen.
